7.4.Қайталанбалы қысқа мерзімді режимде қозғалтқышты қызу бойынша тексеру

Қайталанбалы қысқа мерзімді режимде цикл ұзақтығы (t_ц  10 мин) және іске қосудың салыстырмалы ұзақтығы (  0,6) шектелген және стандартты мәндер енгізілген  = 0,15, 0,25, 0,4 және 0,6. Бұл режимде ұзақ мерзімді режимге арналған стандартты қозғалтқыштармен қатар қайталанбалы қысқа мерзімді режимге арнайы жобаланған қозғалтқыштар да қолданылады; соңғы жағдайда каталогта ε әр стандартты шамасы үшін номиналды токтар көрсетіледі: I_но,15, I_но,2 және т.б.

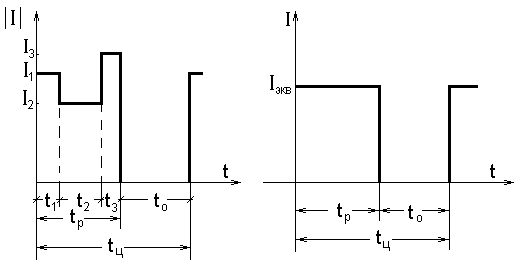

7.9-сурет. Қайталанбалы қысқа мерзімді режимдегі жүктемелік диаграмма (а) және оның эквиваленттік түрі (б).

7.9а-сурет үшін келесіні аламыз:

Келесі қадам алынған эквиваленттік жүктемелік диаграмманы стандартты  түрге келтіру.

Егер қайталанбалы қысқа мерзімді режимге арналған қозғалтқыш қолданылса, онда ең жақын стандартты мән _сг қабылданады және келесі қатынас пайдаланылады:

,

бұдан

. (7.24)

Ұзақ мерзімді режимге арналған қозғалтқышты қолдану кезінде (7.25) теңдеуінен аламыз:

(7.25)

Келтірілген бағалауларда үзіліс кезіндегі жылу бергіштіктің нашарлауы ескерілмейді, яғни келесі қабылданады:

Циклдің жартысында қозғалтқыш жұмыс істемегендіктен, I_нI_экв және М_нМ_экв болғандықтан, қозғалтқышты асқын жүктеме және іске қосу режимі бойынша тексеруге көңіл бөлу қажет.

Қайталану баллы қысқа мерзімді режимнің маңызды жеке жағдайы болып қысқа циклдер режимі немесе жиі іске қосу режимі болып табылады. Энергетикалық кернеуленген динамикалық режимдердің қысқа циклдерінде жоғарыда айтылған қарапайымдатылған қозғалтқышты тексеру әдістерінде көп бөлігі қателіктерге жеткізеді. Осындай жағдайларда алыс цикл үшін тікелей жылулық баланс құруға негізделген әдісті пайдаланған жөн. Роторы қысқа тұйықталған асинхронды қозғалтқыш үшін осындай жылулық баланс мысалы 7.1-кестеде көрсетілген.

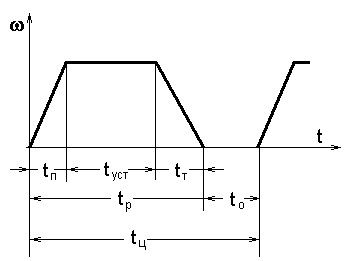

7.10-сурет. Қысқа циклдер режиміндегі тахограмма.

7.1-кесте

Цикл учаскесі	Қозғалтқышта бөлінетін энергия	Қоршаған ортаға таралатын энергия
Іске қосу, tп	Wп
Тұрақталған режимдегі жұмыс, tуст	Р tуст	 Рн tуст
Тежеу, tт	Wт
Үзіліс, t0	0	Рнt0

Кестеде W_п және W_т – іске қосу және тежеу кезіндегі энергия шығыны;

Р және Р_н – жұмыс және номинал режимдеріндегі қуат шығыны;

 - жылу бергіштіктің нашарлау коэффициенті.

Егер қозғалтқыштың жылулық режимі тұрақталса, яғни қызу  цикл басында және цикл соңында бірдей болса, онда бөлінген энергияны қоршаған ортаға таралған энергияға тең деп есептеуге болады:

(7.27)

Алынған теңдеу режимнің рұқсат етілген параметрлерін бағалау үшін қолданыла алады.
