§2.3. Основные теории происхождения Самаровского останца.

Район неоднократно посещался исследователями, которые изучали в основном два наиболее крупных обнажения, получивших название Пионерской и Самаровской гор. Наиболее широко распространена точка зрения , согласно которой опоковидные глины в разрезе останца представляет собой крупный отторженец, перенесенный ледником с северо-запада. В пользу такого вывода обычно приводятся следующие доказательства: опоковидные глины в районе с. Самарово подстилаются четвертичными отложениями; четвертичные отложения, залегающие над и под этими глинами, дислоцированы за счет интенсивного бокового давления и, наконец, амплитуда известных положительных локальных структур по палеогену в пределах региона никогда не превышает нескольких десятков метров. Другие объяснения Самаровского феномена не получили признания, так как противоречат указанным фактам. (Диапировый процесс).

Обнажение Пионерская гора является уникальным геологическим объектом, известным не только у нас в России, но и за рубежом. Этот феномен является единственным не только в Западной-Сибири, но и в России. Кроме того, его уникальность состоит в том, что здесь на высоте почте 100 м над уровнем р. Иртыша представлен разрез так называемого останца обтекания. Положение о существовании на этом месте ледниковых отложений и останца были высказаны еще в конце XIX века. За прошедшие 100 лет самаровская морена и самаровский останец посещался многими исследователями. Их описывали участники Всесоюзного (1964 г.) и Международного (1978 г.) совещаний по изучению четвертичного периода. Материалы этих совещаний, в том числе статьи с описанием изданиях. И, наконец, особенности этих отложений учитываются в унифицированной региональной стратиграфической схеме четвертичных отложений Западно-Сибирской равнины [5].

Павлюк В.

11

Рис.2.3. Геологический разрез Самаровского останца.

Глава 3. Методика полевых геологических исследований

§3.1 Основы глазомерной съемки

1. Планшет размерами 30 на 30 см.

2. Компас.

3. Визирная линейка.

4. Карандаш средней твердости.

5. Резинка (ластик).

6. Средство для прикрепления бумаги на планшет (клей резиновый, скотч).

7. Бумага чертежная формата А-4.

8. Рулетка одна на группу.

12

Порядок работы.

1. Подготовить планшет к работе: прикрепить бумагу, компас.

2. На местности отметить 100 метров рулеткой. Каждый студент, пройдя это расстояние дважды, должен подсчитать среднее количество шагов в 100м и рассчитать масштаб шагов с учетом выбранного масштаба съемки.

3. Сориентировать планшет по сторонам горизонта, обозначить стрелкой направление магнитного меридиана.

4. Нанести на план опорные точки и ходовые линии. Они могу быть выбраны как на границе участка, так и внутри него. Невязка, полученная при замыкании хода, не должна превышать 1/25 периметра хода. При получении недопустимой невязки съемку повторяют.

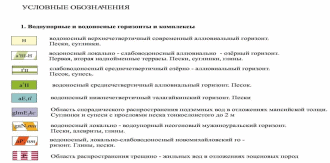

5. Нанести на план все местные предметы, объекты и границы угодий. В зависимости от особенностей местности нужно применять различные способы съемки ситуации: полярный, обхода, засечек, ординат, створов. Расстояния можно определять шагами и на глаз. Все объекты показывать на плане условными знаками (рис.2.1.), вычерчивать их точно и аккуратно.

6. В камеральных условиях закончить оформление плана. Все линии и условные знаки обвести тушью, подписать название работы, фамилию и группу съемщика.

Определение масштаба шагов. На ровной местности отмеряют 100 метров, и это расстояние проходят в прямом и обратном направлении, считая пары шагов. Начинать идти надо с левой ноги, а счет вести только под правую. Тогда получится счет пар шагов. Идти нужно своим обычным шагом без всякого напряжения. Допустим, что при движении вперед насчитали 79 пар, а при обратном — 81 пару. Среднее 80 пар. На местности это будет ровно 100 метров, следовательно, в нашем масштабе 80 пар шагов составит 1 см. для построение на местности будет следовать 100 парам. Такое расстояние облегчит съемку. Если 80 пар шагов составляют 100 м, то в одной паре будет 100:80 = 1,25 м, а в 100 парах 125 м. Что в нашем масштабе даст 1,25 см.

Азимутом называется угол между северным направлением магнитной стрелки и направлением на предмет .Он измеряется по ходу часовой стрелки и может быть равен 0о до 360о. Например, азимут точного направления на север равен 0^о, на восток – 90^о на юг -180^о и на запад - 270^о.

13

Определение азимута. Отпустив тормоз стрелки, поворачивайте компас в руке до тех пор, пока ее северный конец не совместится с пометкой C или с 0^о на лимбе (круге, разделенном на градусные деления). Для контроля посмотрите на южный конец стрелки - он должен совпадать с буквой Ю.

Не сбивая компас, поверните ободок и направьте мушку на предмет, глядя на нее через прорезь. Проверив положение северного конца стрелки, прочитайте отсчет у мушки. Это и будет азимут. Если на компасе нет подвижного ободка, то на стекло кладут спичку так, чтобы она, проходя через центр круга, была направлена на предмет, и делают отсчет.

Глазомерная съемка обычно производится обходом участка по маршрутам, образующим замкнутые полигоны. Вершины углов таких полигонов называют станциями, а стороны – ходовыми линиями. Ходовые линии выбирают по дорогам, тропам и хорошо выраженным контурам. С них должен открываться хороший обзор окружающей местности.

Съемочным обоснованием глазомерной съемки служат точки поворота ходовой линии (станции) и ориентиры, засеченные с этих точек. Положение первой точки хода намечается с таким расчетом, чтобы снимаемый участок полностью изобразился на планшете. На первой точке планшет ориентирует по компасу, визирует и прочерчивают направления на предметы , положение которых определяется методом засечек. На концах прочерченных направлений подписывают названия соответствующих предметов.

В процессе визирования и прочерчивания направлений нужно внимательно следить за ориентировкой и горизонтальностью планшета.

Закончив съемку рельефа на первой точке, переходят на вторую. Ее положение на плане определяют способом непосредственного промера – измеряют шагами расстояние между первой и второй точками и откладывают его по масштабу шагов на направлении, пройденном из первой точки во вторую.

Объекты, расположенные поблизости от ходовой линии, наносят на план полярным способом, а также по перпендикулярам и створам.
