3. Исследование в инфракрасном излучении

Инфракрасные лучи, расположенные за участком видимого красного света, в противоположность коротковолновым ультрафиолетовым лучам обладают сильным тепловым действием, благодаря чему они и были впер­вые обнаружены.

При работе в инфракрасной области для изучения живописи использу­ют зону ближних инфракрасных лучей, а исследование проводят путем фотографирования на специальных фотопластинках или пленках или используют с этой же целью специальные приборы — электронно-оптиче­ские преобразователи и телевизионные инфракрасные системы, позволяю­щие трансформировать невидимое инфракрасное изображение в видимое.

Исследование в инфракрасных лучах основано на свойстве материа­лов пропускать, поглощать или отражать их иначе, чем видимый свет. Именно поэтому близкие по цвету материалы, обладающие одинаковой для видимого света способностью его поглощения и отражения, по-разному реагируют на действие инфракрасных лучей: одноцветные, но не сходные по составу участки живописи, сфотографированные на инфракрасных пластинках, обнаруживают различную тональность и четкие границы их нанесения, что позволяет выявить тонировки и реставрационные записи на произведениях старой живописи, неразличимые под слоем поверхностных загрязнений или старого лака и недоступные поэтому для исследования с помощью ультрафиолетовых лучей.

Способность инфракрасных лучей проникать сквозь отдельные слои живописи позволяет фиксировать не суммарное изображение красочных слоев (как на рентгенограмме), а лишь некоторые из них. В тех случаях, когда нижележащие слои обладают достаточно высоким коэффициентом отражения для этого вида излучения, а верхние слои живописи оказыва­ются для него достаточно прозрачными, можно обнаружить переделка и авторские изменения композиции, авторский рисунок, скрытые под запи­сями или «исчезнувшие» надписи и подписи.

Особенности инфракрасного излучения и его источники. Инфракрас­ное излучение — явление, широко распространенное в природе. Во всех случаях, когда мы ощущаем тепловой эффект, почти всегда можно быть уверенным в присутствии инфракрасных лучей. При нагревании частицы тела приобретают большую тепловую энергию, которая передается от одной частицы к другой, а также излучается в виде электромагнитных волн. Если тело нагрето достаточно сильно, часть его излучения относится

34. Фотография фрагмента росписи ц. Чуда архангела Михаила в Московском Кремле в свете видимой люминесценции, пока­зывающей многочисленные разрушения живописи, и в отра­женных ультрафиолетовых лучах, демонстрирующая технику исполнения пробелов.

к видимой области спектра и воспринимается глазом. По мере повышения температуры тела доля видимого излучения возрастает. Однако подавляю­щая часть электромагнитного излучения нагретого тела всегда приходится на невидимую инфракрасную часть спектра.

Инфракрасные лучи подчиняются тем же законам, что и видимый свет. Они распространяются прямолинейно, преломляются, отражаются и по­глощаются веществами. Различают три области инфракрасного излуче­ния: ближнюю — от границы видимого красного излучения до 2000 нм, или 2 мкм; среднюю — от 2 до 3 мкм и дальнюю — свыше 3 мкм. При исследо­вании живописи используют ближнюю область.

Источниками инфракрасного излучения являются нагретые тела или электрические разряды в газах. Излучение, даваемое нагретым телом, имеет вид сплошного спектра. Естественным источником такого рода явля­ется солнце, а искусственными — любые раскаленные (или нагретые) тела, электронагревательные элементы и лампы накаливания.

Наиболее распространенными источниками инфракрасного излучения являются лампы накаливания. Конструкции таких ламп, выпускаемых для освещения, преследуют цель максимального уменьшения энергии, излучае­мой в невидимых областях спектра. Лампы, предназначенные служить источником инфракрасных лучей, должны обладать как раз противопо­ложным качеством. В обычных пятисотватных лампах накаливания мощ­ность светового излучения составляет 12 % всей излучаемой энергии, а для инфракрасной лампы она уменьшена до 2,2 % (при температуре нити 2500° К)- Максимум излучения таких ламп лежит около 1,3 мкм, то есть в более длинноволновой области, чем у ламп, используемых для освещения.

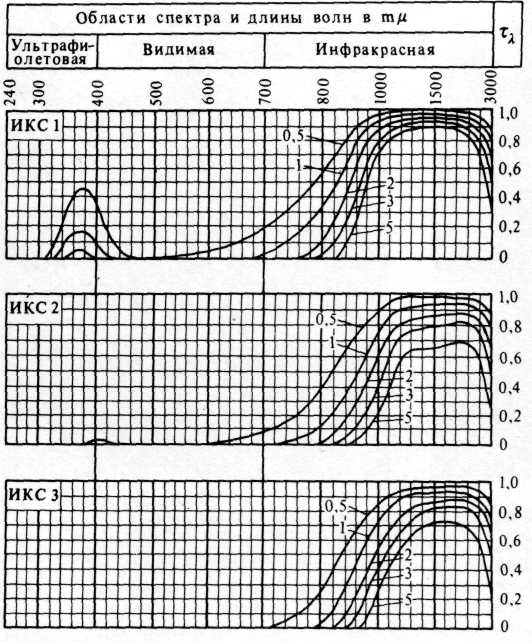

35. Спектральные кривые коэффициентов пропускания стекол типа ИКС толщиной от 0,5 до 5 мм.

Эффективность инфра­красных ламп может быть повышена с помощью ме­таллического рефлектора, расположенного вне лампы или образованного слоем металла, покрывающим часть внутренней поверх­ности стеклянной колбы. Отечественной промышлен­ностью выпускаются зер­кальные лампы марки ЗС, часть внутренней поверх­ности которых покрыта сло­ем серебра или алюминия. Работая при несколько по­ниженной температуре на­каливания нити, эти лампы имеют максимум излучения в ближней инфракрасной области. Лампы изготовля­ются на напряжение 127 и 220 В, мощностью 250 и 500 Вт; срок их службы боль­ше 2000 часов. Выпуска­ются и специальные лампы из красного стекла типа ИКЗК мощностью 250 и 500 Вт с напряжением 127 и 220 В, спектральный макси­мум их излучения 1,25 мкм. При аналитической ра­боте все лампы накаливания представляют собой превосходные источники излучения в ближней инфракрасной области спектра, к которой макси­мально чувствительны все используемые сегодня в музейной работе прием­ники этого вида излучения. Так, лампы, работающие с перекалом (или фо­толампы), дают наиболее интенсивное излучение в пределах 750—950 нм. Причем в интервале 700—1400 нм излучается около половины, а в области свыше 1400 нм — около трети суммарной излучаемой мощности.

На использовании импульсного разряда основаны так называемые импульсные лампы (или лампы-вспышки), являющиеся источниками види­мого и ближнего инфракрасных излучений. Импульсные лампы характери­зуются малой продолжительностью вспышки (около 10~⁶ сек.) и очень большой яркостью. Мощное излучение импульсных ламп в инфракрасной области спектра приходится на диапазон 0,7— 1,2 мкм и превосходит любой другой газоразрядный источник.

Источники инфракрасного излучения, дающие сплошной спектр в ши­роком диапазоне длин волн, являются наиболее распространенными при исследовании живописи. Однако в целом ряде случаев бывает целесообраз­ным использовать не всю область излучения ближней инфракрасной области, а отдельные ее участки, то есть использовать монохроматическое излучение.

Типичными источниками дискретного (линейчатого) спектра являются газосветные, в частности ртутные, лампы. Несмотря на то что эти лампы употребляются главным образом для получения ультрафиолетовых лучей,

большая часть потребляемой ими энергии преобразуется в инфракрасные лучи. Не­сколько интенсивных линий инфракрасного излучения этих ламп лежит в ближней инфракрасной области спект­ра вплоть до 2,3 мкм. По мере увеличения давления в ртут-но-кварцевых лампах отдель­ные спектральные линии рас­ширяются, превращаясь в сплошной спектр, на который накладываются основные ли­нии относительно размытых максимумов. Это остается справедливым и для излуче­ния в инфракрасной области. Кроме того, с увеличением давления возрастает мощ­ность излучения инфракрас­ной части спектра. Поэтому эти лампы сверхвысокого дав­ления являются хорошими излучателями ближних инфра­красных лучей.

Эффективным источни­ком инфракрасного излуче­ния с линейчатым спектром

являются гячппячпяпныр пр Спектральные кривые коэффициентов пропускания

являются газоразрядные це- _{стекол типа кс толщиной от} , _{до 10 мм}

зиевые лампы, 25 % энергии

которых лежит в излучении резонансных линий 852 и 894 нм.

Очень хорошие результаты дает использование натриевых ламп. Помимо рассмотренного выше дублета желтых линий эти лампы обладают значительной энергией в ближней инфракрасной области, излучая дублет 818,3 и 819,4 нм. Этот дублет не используется при фотографировании в жел­том свете натриевой лампы, так как панхроматическая эмульсия, применяе­мая в этом случае, не чувствительна к инфракрасному излучению.

Замечено, что фотографии, сделанные в инфракрасных лучах натрие­вой лампы, отличаются большей четкостью, чем полученные при использо­вании ламп накаливания.

Приемники инфракрасного излучения. Фотографирование и визуаль­ ное наблюдение инфракрасного изображения. Исследование произведений живописи в инфракрасной области спектра основано на регистрации ин­ фракрасных лучей, отражаемых исследуемой поверхностью в процессе ее облучения или испускаемых ею в результате возбуждения инфракрасной ;

люминесценции. Приборы, используемые для этого, относятся к категории селективных, основанных на использовании квантовых фотоэлектрических эффектов. Благодаря большой чувствительности и легкости использования эти приемники, прежде всего фотопластинки, получили наиболее широкое применение в музейной практике.

Фотографирование в отраженных инфракрасных лучах основано на использовании специальных фотографических слоев, сенсибилизированных к инфракрасной области спектра. В зависимости от типа сенсибилизирую­щего вещества фотографический слой становится чувствительным к опреде-

ленному участку инфракрасного спектра и характеризуется максимумом чувствительности в данном участке. Так, фотопластинки, сенсибилизиро­ванные к инфракрасным лучам от 700 до 950 нм, могут иметь максимум чувствительности в зоне 760, 840 и 880 нм. Величина максимума является основным показателем спектральной чувствительности пластинок и обозна­чается на их упаковке (см. табл. 1).

Теоретически считается, что фотографическим путем можно зафикси­ровать инфракрасное излучение в границах от видимого красного до 1,35 мкм. Однако практически предел чувствительности современных пластинок, сенсибилизированных к инфракрасным лучам, не превышает 1,15 мкм, а максимум спектральной чувствительности — 1070 нм. Чем

37 Пейзаж неизвестного художника XIX в. Фотографии в инфра­красных лучах, снятые на пленках И-840 (общий вид, слева) и И-1070 (фрагмент), позволили выявить нижележащее изо­бражение — женский портрет, написанный в 40-х гг. XIX в.

дальше простирается область сенсибилизации фотопластинок, тем больше трудностей вызывает их хранение. При температуре 0° С пластинки с макси­мумом чувствительности 950 нм полностью сохраняют свои свойства до двенадцати месяцев. Длительное хранение инфракрасных пластинок даже в холодильнике связано с заметным уменьшением их чувствительности.

Для целей аэрофотосъемки выпускается специальная инфрахромати-ческая рулонная пленка И-1070. Зона ее сенсибилизации 850—1150, а максимум 1060—1080 нм. Светочувствительность пленки очень невелика, но ее можно повысить в десять-пятнадцать раз гиперсенсибилизацией в слабом аммиачном растворе. Несмотря на то что пленка полностью со­храняет свои качества только в течение трех месяцев (при условии хране­ния при температуре не выше -|-5^оС), это наиболее предпочтительный материал для исследования произведений живописи.

Фотография, сделанная на инфракрасных пластинках обычным спосо­бом, мало чем отличается от изображения, полученного с помощью панхро­матического фотоматериала. Это объясняется тем, что рассмотренные выше источники света излучают достаточное количество энергии в области видимого света, к которому инфракрасные пластинки обладают высокой чувствительностью. Чтобы исключить влияние постороннего (видимого и ультрафиолетового) излучения, объектив фотоаппарата необходимо экранировать светофильтром, пропускающим не весь свет, отраженный от картины, а только инфракрасные лучи. Такими светофильтрами служат стекла типа КС и ИКС.

При подборе светофильтров надо следить за тем, чтобы они не погло­щали излучения, активного для зоны инфракрасной чувствительности. Например, при работе с инфракрасными пластинками, сенсибилизиро­ванными к ближним инфракрасным лучам, надо пользоваться стеклами КС-17 или КС-18, тогда как стекло ИКС-1, примененное к эмульсионному слою, сенсибилизированному к более далекому инфракрасному (например, И-1070), отсечет все видимое излучение, не уменьшив при этом эффектив­ной зоны чувствительности. Поэтому при подборе светофильтров надо сопоставлять кривые пропускания светофильтров (рис. 35, 36) со спек­тральной чувствительностью используемых фотоматериалов (табл. 1).

Техника фотографирования на инфракрасных эмульсиях мало чем отличается от съемки на обычных фотоматериалах. При работе в инфра­красной области спектра можно пользоваться обычными фотокамерами, применяемыми при репродукционной съемке. Однако, поскольку материал, из которого изготовлены эти аппараты — дерево, фибра, эбонит, кожа,— в той или иной мере пропускают инфракрасные лучи, нужно, чтобы прямой свет не попадал на заряженные кассеты и на камеру в момент съемки. Нужно также следить за тем, чтобы в помещении, где ведется съемка, не работали посторонние источники инфракрасного излучения — нагрева­тельные приборы, электрические излучатели и т. п.

Имеет свою специфику наводка на резкость при фотографировании. Обычные объективы (апохроматы) скорректированы в отношении хрома­ тической аберрации только в пределах видимой зоны спектра. Поэтому при наводке на резкость по матовому стеклу в видимом свете инфракрасное изображение окажется не в фокусе. У большинства современных объекти­ вов фокусное смещение составляет около 0,35 % фокусного расстояния. Практически это очень незначительная величина, которая может быть компенсирована диафрагмированием. Поэтому объективы стандартных репродукционных камер вполне пригодны для инфракрасных съемок. Для увеличения точности фокусирования наводка на резкость по матовому стеклу ведется с полностью открытой диафрагмой и установленным перед 112 объективом светло-красным фильтром. После того как достигнута макси-

мальная резкость, ставят необходимый для съемки светофильтр и сильно диафрагмируют объектив. При этом получаются вполне удовлетворитель­ные результаты даже при съемке на инфракрасных эмульсиях с максиму­мом чувствительности 1070 нм.

Некоторые современные профессиональные фотокамеры имеют на шкале объектива специальную отметку — поправку на смещение фокуса при съемке в инфракрасных лучах. Использование таких объективов по­зволяет проводить съемку при большем отверстии диафрагмы, что значи­тельно экономит время на операторскую работу.

Экспозиция при съемке зависит от очень многих факторов, которые практически трудно учесть заранее. Поэтому, как правило, она устанавли-■ вается опытным путем. Обычно принято считать, что экспозиция при съемке на стандартных инфракрасных эмульсиях в пятнадцать-двадцать раз больше, чем при обычных эмульсиях. С увеличением сенсибилизации к дальней инфракрасной области экспозиция еще более возрастает. Напри­мер, при съемке картины средней величины, когда источниками инфракрас­ных лучей служат установленные по обеим сторонам от фотокамеры на расстоянии около 1,5 м от картины четыре лампы накаливания мощностью по 300 Вт, на свежей пленке И-1070 со светофильтром ИКС-2 и диафрагме 22 экспозиция составляет 45—60 минут.

Для контроля за правильностью режима фотографирования, как и при работе в ультрафиолетовой зоне спектра, целесообразно использовать индикаторы, фотографируемые одновременно со снимаемым объектом.

Как любой фотографический процесс, фотография в инфракрасных лучах сводится в конечном итоге к фиксации контрастов яркостей отдель­ных участков фотографируемого объекта. Разница заключается лишь в том, что эти «яркости» невидимы глазом и могут быть зафиксированы лишь в специальных условиях освещения объекта невидимыми инфракрас­ными лучами. Благодаря неодинаковой степени отражения и поглощения материалами этих лучей, они вызывают на эмульсионном слое почернение различной интенсивности. Участки поверхности, сильно поглощающие инфракрасное излучение, оказываются на негативе светлыми (черными на фотографии), а сильно отражающие их — темными на негативе и белыми на фотографии. Участки, обладающие средними значениями отражения и поглощения, дают гамму серых тонов.

Отражательная способность является функцией не только химическо­го состава вещества, но и состояния поверхности, кристаллического строения, плотности и ряда других факторов. Поэтому определение ко­эффициента отражения может иметь лишь некоторое среднее значение, (в табл. 2 для общей ориентации приводятся коэффиценты отражения порошками некоторых пигментов инфракрасных лучей, выделенных с по­мощью фильтра, пропускающего излучение с длиной волны более 800 нм.)

Фотографическое исследование пигментов показало, что пигменты на основе свинца и ртути в сильной степени отражают инфракрасные лучи; пигменты, в состав которых входит железо, по-разному их поглощают, а содержащие медь поглощают инфракрасные лучи в сильной степени, как и все черные, содержащие углерод.

Не зная, какие краски обладают той или иной степенью отражения, можно только констатировать факт различия их химического состава на двух участках, казавшихся при видимом свете одинаковыми. В случае, когда реакция красок на инфракрасные лучи известна, по характеру фо­тографии можно высказать предположение и о природе (химическом составе) той или иной краски.

Красочный слой можно рассматривать как мутную среду с высоким показателем преломления. Как уже отмечалось, на начальной стадии 113

показатель преломления связующего вещества красок гораздо ниже пока­зателя преломления пигмента. Это ведет к рассеиванию света на поверхно­сти раздела между пигментом и связующим, благодаря чему достигаются непрозрачность и яркость краски. Со временем, по мере увеличения показа­теля преломления связующего, рассеивание света уменьшается, а про­зрачность красочного слоя возрастает. Поскольку инфракрасные лучи вообще обладают меньшей способностью к рассеиванию, благодаря чему они и проникают через многие вещества, непрозрачные для видимого света, их проникающая способность по мере старения красочного слоя еще боль­ше возрастает. Именно поэтому инфракрасные лучи позволяют рассмот­реть многочисленные детали, скрытые слоем помутневшего и потрескавше­гося, непрозрачного для видимого света слоя лака, а пройдя сквозь некото­рые краски, увидеть скрытые под ними изображения или авторский рисунок на грунте.

Важным фактором, влияющим на коэффициент прозрачности кра­сочного слоя, является длина световой волны: наименьшим рассеиванием, а следовательно, наибольшей проникающей способностью обладают длин­новолновые инфракрасные лучи. Это хорошо видно при сравнении фото­графий одной и той же картины, снятой на инфракрасных материалах, мак­симум сенсибилизации которых лежит в разных областях спектра (рис. 37).

Как показали специальные исследования, наибольший эффект про­зрачности красочных слоев может быть достигнут при использовании инфракрасного излучения с длиной волны порядка 2 мкм. Однако, как уже отмечалось, предел спектральной чувствительности современных инфрак­расных фотослоев практически редко превосходит 1,1 мкм. Несколько дальше граница чувствительности лежит у других приемников инфракрас­ного излучения — фотоэлементов с внешним эффектом *, в частности электронно-оптических преобразователей.

Преимущество электронно-оптических преобразователей инфракрас­ных лучей заключается в том, что они позволяют без помощи фотографии превращать невидимое инфракрасное изображение в видимое, непосред­ственно наблюдаемое на небольшом экране в момент исследования объ­екта. Преобразователи целесообразно использовать в качестве приборов рекогносцировочного назначения: после проведенной «разведки» целесо­образно фиксировать сделанные наблюдения на инфракрасных пластин­ках, так как, кроме того, что длительная работа с преобразователем утомительна для глаз, изображение на экране труднее анализировать, чем на фотографии.

Инфракрасная рефлектография **. Электронно-оптические преобра­зователи сегодня уже не обеспечивают возможного предела чувствительно­сти в инфракрасной области спектра. В последние годы в работе музейных исследовательских лабораторий получил широкое распространение метод инфракрасной рефлектографии, основанный на применении замкнутых телевизионных систем, предназначенных для наблюдения, фотографирова­ния или видеозаписи изображений художественных произведений в ближ­ней инфракрасной области.

Такие системы собирают на базе стандартных блоков; обычно на базе телевизионной промышленной установки того или иного типа, главным элементом которой является телевизионная камера с передающей трубкой, обеспечивающей высокую чувствительность в инфракрасной области спек-.

* Действие этих приемников основано на явлении фотоэлектронной эмиссии, то есть вырывании электронов с поверхности металлов под действием падающего излучения.

** Раздел написан А.-И. Косолаповым. :

тра. Телевизионная камера соединяется с видеоконтрольным устрой­ством — видеотрактом, позволяющим избежать промышленных и бытовых помех. В качестве видеоконтрольного устройства может быть использована любая модель телевизора, при условии что сигнал с выхода камеры пода­ется непосредственно на вход его видеоусилителя. Передающую инфра­красную телевизионную камеру, снабженную фотообъективом и инфра­красным светофильтром, устанавливают на подвижном штативе, позво­ляющем плавно передвигать всю установку и передавать на экран телевизора как изображение произведения целиком, так и небольших участков жи­вописи. В качестве источника инфракрасного излучения используют осветители, применяемые обычно при работе в этой области спектра. (Ориентировочные технические данные некоторых отечественных систем, применяемых в исследовательских лабораториях нашей страны, приведены в табл. 4.)

Оптимальным вариантом для музейного использования в настоящее время может служить в качестве основы стандартная телевизионная систе­ма типа ПТУ-50, в которой должны быть осуществлены следующие измене­ния: замена видикона на соответствующий отечественный или зарубежный ИК-видикон, подходящий по спектральной чувствительности и качеству мишени; замена штатного объектива камеры на кварц-флюоритовый объ­ектив, корригированный в инфракрасной области и имеющий фокусное расстояние около 100 мм; желательна установка турели со светофильтрами перед объективом для облегчения выбора оптимальной спектральной области для исследования конкретного объекта.

Инфракрасная телевизионная система регистрации инфракрасного изображения позволяет не только непосредственно наблюдать его на экра­не телевизора. Изображение может быть сфотографировано с помощью смонтированной перед экраном фотокамеры. Время экспонирования для получения фотографического изображения измеряется долями секунды. В последнее время появилась возможность записи делаемых наблюдений на видеомагнитофоне и последующего его воспроизведения на экране телевизора.

Основное преимущество метода инфракрасной рефлектографии — более широкий диапазон спектральной чувствительности телевизионных систем, простирающийся до 2,0—2,5 мкм. Поскольку с увеличением длины волны излучения контраст деталей изображения, выявляемых на картинах под слоем краски, значительно возрастает, расширение диапазона спек­тральной чувствительности в более далекую инфракрасную область явля­ется весьма ценным. Особенно это существенно в случаях, когда на карти­нах требуется выявить подготовительный авторский рисунок, композици­онные изменения в подмалевке, маскируемые лежащим сверху сильно-поглощающим слоем краски.

Применение телевизионных инфракрасных систем при исследовании живописи дает огромный выигрыш во времени при тотальном обследова­нии музейных коллекций непосредственно в залах музея, в запасниках, при просмотре больших площадей настенных росписей в памятниках архи­тектуры.

К общим недостаткам телевизионных систем относится низкое, по сравнению с инфракрасной фотографией, разрешение, обычно не превыша­ющее 450—600 строк на мишени передающей трубки, что ограничивает площадь изучаемого в одном кадре фрагмента при выявлении детального рисунка, примерно размером 15Х 15 см; для видиконных систем характер­ны большая неоднородность изображения по полю и наличие точечных дефектов мишени, что заставляет выбирать трубки, предназначенные для музейного использования, индивидуально.

Инфракрасная люминесценция. Выше шла речь об исследовании произведений живописи только в отраженных инфракрасных лучах, гене­рируемых тем или иным источником инфракрасного излучения. Однако в практике изучения живописи применяют метод ее исследования в ин­фракрасной люминесценции, возбуждаемой сине-зелеными лучами види­мого участка спектра. Согласно правилу Стокса, свечение в данном случае проявляется в более длинноволновой, в частности невидимой, инфракрас­ной зоне и может быть обнаружено с помощью одного из рассмотренных выше приемников этого вида излучения.

Явление инфракрасной люминесценции проявляется у многих ве­ществ, обладающих максимальным поглощением в видимой области спектра, в том числе у минералов и пигментов, используемых в живописи. Проведенные исследования продемонстрировали прежде всего возможно­сти инфракрасной люминесценции для выявления реставрационных запи­сей. Сравнение фотографий видимой люминесценции, возбужденной уль­трафиолетовыми лучами, и инфракрасной люминесценции показывает, что та и другая, выявляя реставрационные участки, имеют явное различие в деталях. Часть дефектов яснее выявляется на фотографии видимой, а часть — на фотографии инфракрасной люминесценции, что в отношении станковой живописи объясняется присутствием лака на картине. Для ультрафиолетовых лучей сильная люминесценция старого лака оказыва­ется препятствием, скрывающим расположенные под ним записи, тогда как для возбуждения инфракрасной люминесценции красочного слоя лаковая пленка не является помехой. Возбужденный в красочном слое, этот вид излучения так же свободно проходит сквозь слой лака, как и возбуждаю­щий люминесценцию видимый сине-зеленый свет.

Установлено также, что некоторые краски обладают ярко выраженной инфракрасной люминесценцией, благодаря чему их можно отличать на картинах. Например, красный кадмий сильной люминесценцией отличается от других красок, близких по цвету в видимом свете, так же как желтый кадмий отличается от других желтых.

Для возбуждения инфракрасной люминесценции из-за слабой интен­сивности последней целесообразно создавать высокую освещенность иссле­дуемой поверхности. С этой целью рекомендуется использовать концентри­рованный световой поток, полученный с помощью собирательной линзы (тип проекционного фонаря). Источником света могут служить кинопро­екционные лампы накаливания, позволяющие получать равномерное осве­щение. Чтобы исключить из светового потока инфракрасное излучение, источник света экранируется соответствующим светофильтром. Обычно используется комбинация стекол СЗС-16 (толщиной 1,5—2 мм) и СЗС-10 (толщиной 5 мм). Во избежание перегрева стекол желательно их воздушное охлаждение.

Фотографирование инфракрасной люминесценции ведется на фотома­териалах, чувствительных к этой области спектра, в помещении, свободном от постороннего инфракрасного излучения. Для поглощения отраженного от исследуемого произведения видимого света перед объективом фотокаме­ры устанавливается светофильтр, пропускающий только инфракрасные лучи. Обычно с этой целью используется стекло КС-19 толщиной 5 мм. В остальном техника съемки не отличается от фотографии в отра­женных инфракрасных лучах. Контроль чистоты съемки ведется по индика­тору. Визуальное наблюдение инфракрасной люминесценции проводится с помощью инфракрасного преобразователя или инфракрасной телевизи­онной системы.
