6.Схема охлаждения.

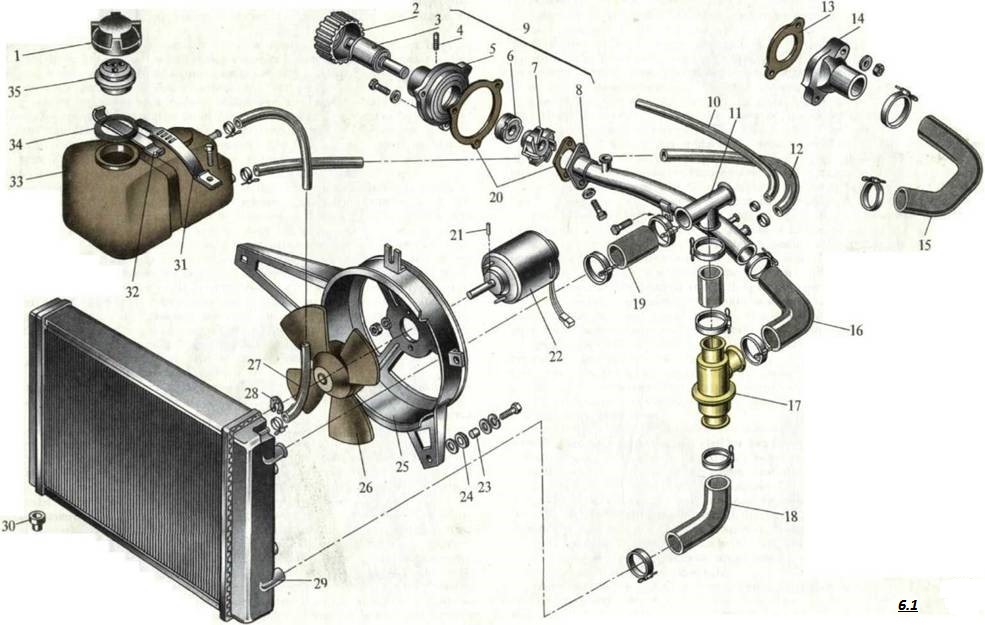

Рис. 6.1. Система охлаждения двигателя:

1 — корпус пробки; 2 — шкив привода насоса; 3 — подшипник в сборе с валом; 4 — стопорный пинг, 5 — корпус насоса; 6 — уплотнительная манжета; 7 — крыльчатка; 8 — перепускная труба; 9 — насос в сборе; 10 — шланг к радиатору отопителя; 11 — тройник; 12 — шланг к расширительному бачку; 13, 20 и 34 — прокладки; 14 — патрубок; 15 — подводящий шланг; 16 — шланг от термостата; 17 — термостат; 18 — отводящий шланг; 19 — шланг радиатора; 21 — штифт; 22 — электродвигатель вентилятора; 23 — дистанционная втулка; 24 — амортизационная втулка; 25 —кожух; 26 — крыльчатка; 27 — пароотводящий шланг; 28 — фиксатор; 29 — радиатор; 30 — втулка; 31 — передняя лента; 32 — задняя лента; 33 — расширительный бачок; 35 — блок клапанов.

Устройство. На автомобиле применена жидкостная система охлаждения двигателя с принудительной циркуляцией жидкости центробежным насосом. Система охлаждения закрытого типа, т. е. сообщение ее с атмосферой происходит только через блок клапанов, который открывается при определенном давлении или разрежении в ней. Для компенсации изменения объема охлаждающей жидкости служит расширительный бачок. Тепловой режим двигателя контролируется по температуре охлаждающей жидкости, датчик которой установлен на головке цилиндров, а термометр — на панели приборов. Применение системы жидкостного охлаждения подобного типа обеспечивает наивыгоднейший тепловой режим двигателя, при котором повышается его долговечность и улучшается экономичность. Система охлаждения (рис. 6.1) состоит из рубашки охлаждения двигателя, термостата, насоса для охлаждающей жидкости, радиатора, электровентилятора. К ней подключен также теплообменник отопителя салона кузова, циркуляция жидкости через который регулируется краном 12 (см. рис. 6.2). На заводе система заполняется водяным раствором жидкости Тосол, обладающей антикоррозийными свойствами. Кроме того, эта жидкость не склонна к вспениванию, отложению осадков и испарению, а при низких температурах не превращается в лед. Температура ее кипения при нормальном атмосферном давлении 108 ° С. В теплое время года (при температуре окружающего воздуха выше 0 °С) можно в качестве охлаждающей жидкости использовать и воду с добавлением препарата «Автоантинакипин». Вместимость системы охлаждения (вместе с теплообменником отопи теля кузова) 7 л. При работе системы охлаждения жидкость в зависимости от положения клапанов термостата и крана включения отопи теля может циркулировать по трем кругам, показанным стрелками на рис. 31.

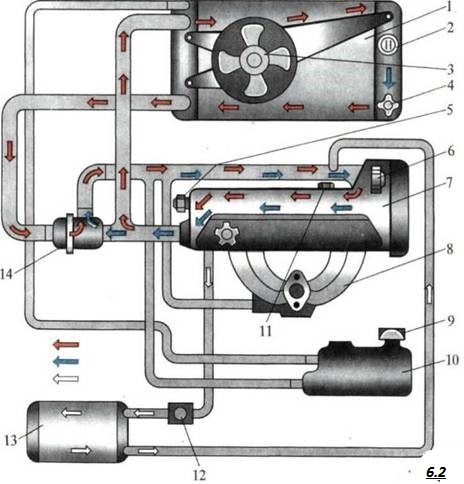

Рис 6.2. Схема системы охлаждения двигателя:

1 — радиатор; 2 — датчик включения электродвигателя вентилятора; 3 — электровентилятор; 4 — сливная пробка радиатора; 5 — датчик указателя температуры охлаждающей жидкости; 6 — насос: 7 — двигатель; 8 — впускной трубопровод; 9 —пробка расширительного бачка; 10 — расширительный бачок; 11 — сливная пробка двигателя; 12 — кран отопителя; 13 — отопитель; 14 — термостат; красные стрелки — циркуляция жидкости по большому кругу; синие стрелки — циркуляция жидкости по малому кругу; белые циркуляция жидкости при открытом кране отопителя.

Рубашка охлаждения двигателя состоит из полостей и протоков, получаемых при отливке. Они расположены в блоке цилиндров, головке цилиндров и впускном трубопроводе. В прокладках, уплотняемых места соединений, сделаны отверстия для прохода охлаждающей жидкости. Охлаждающая жидкость уносит выделяемое тепло от наружных поверхностей стенок цилиндра, камер сгорания, гнезд свечей, втулок и седел клапанов. Выходящая из головки цилиндров жидкость служит для подогрева воздуха в салоне при открытом кране теплообменника, а также для подогрева смесительной камеры карбюратора во впускном коллекторе для улучшения его смесеобразования. Жидкость, попав в теплообменник радиатора, охлаждается, отдавая свое тепло через тонкие стенки его трубок проходящему через него воздуху. Уровень жидкости в расширительном бачке на холодном двигателе при температуре 15...25 °С должен быть 20...30 мм выше метки, нанесенной на расширительном бачке. Периодически следует проверять денсиметром плотность охлаждающей жидкости Тосол при температуре 20° С. При низкой плотности (ниже 1,075 г/см3 и при высокой (больше 1,095 г/см3) повышается температура начала кристаллизации жидкости. Это может привести к ее замерзанию в холодное время года. Если уровень в бачке ниже нормы, необходимо долить кипяченую или дистиллированную воду. Если плотность нормальная, необходимо долить жидкость той марки, какая находится в системе охлаждения. Если плотность жидкости в системе охлаждения ниже нормы, а автомобиль будет эксплуатироваться в холодное время года, то необходимо заменить охлаждающую жидкость. Термостат ТС 103-04 обеспечивает нормальный тепловой режим двигателя. Установлен термостат (рис. 6.3) между резиновыми патрубками, соединяющими двигатель с радиатором. Термостат имеет два входящих патрубка, причем патрубок 1 соединен шлангом через тройник с выпускным патрубком на головке цилиндров, а патрубок 4 соединен с нижним бачком радиатора.

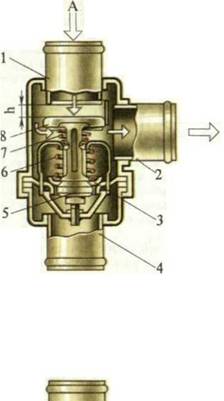

Рис. 6.3. Термостат:

1 — входной патрубок от двигателя; 2 — выходной патрубок; 3 — клапан; 4 — входной патрубок от радиатора; 5 — термочувствительный элемент; 6 — пружина основного клапана; 7 — 32 пружина байпасного клапана; 8 — байпасный клапан; А — вход жидкости от двигателя; В — вход жидкости из радиатора; h — ход байпасного клапан.

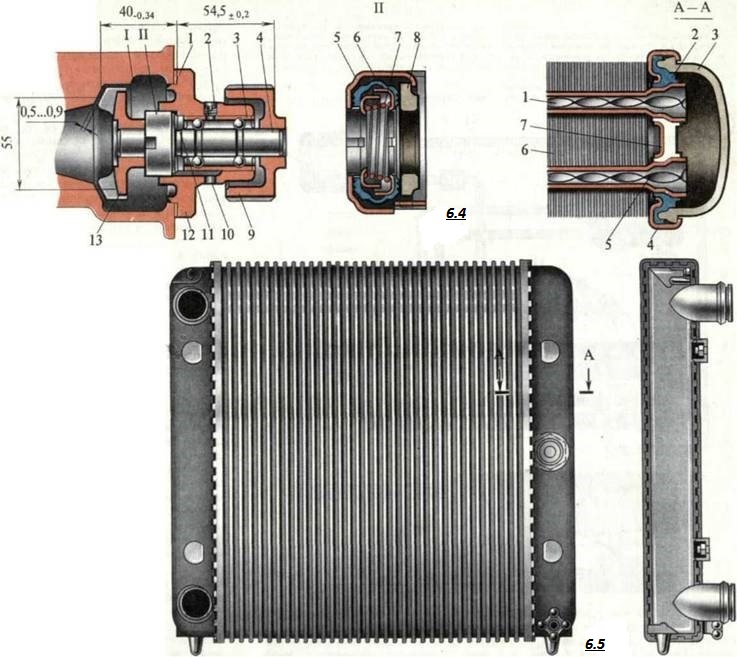

Рис. 6.4. Насос системы охлаждения двигателя:

1 — прокладка; 2 — стопорный винт; 3 — шариковый подшипник; 4 — вал; 5 — корпус манжеты; 6 — резиновый уплотнитель; 7 — пружина; 8 — графитовое кольцо; 9 — шкив насоса для охлаждающей жидкости; 10 — отверстие для слива жидкости; 11 — кольцевая канавка на валу; 12 — корпус; 13 — крыльчатка; I — полость насоса; II — манжета насоса.

Рис. 6.5. Радиатор системы охлаждения:

1 — трубка; 2 — уплотнительная прокладка бачка; 3 — левый бачок радиатора; 4 — отгибной ус дна бачка; 5 — турбулизатор радиатора; 6 — пластины охлаждения; 7 — дно бачка.

Выходной же патрубок 2 соединен шлангом и металлическим патрубком с входом в насос для охлаждающей жидкости. Термочувствительный элемент 5 термостата состоит из стакана, запрессованного в основной клапан 3, который пружиной 6 прижимается к седлу. Байпасный клапан 8 установлен в обойме и поддерживается пружиной 7. Температура начала открытия основного клапана 8 7°С + 2 °С. При температуре охлаждающей жидкости ниже указанной основной клапан 3 закрывает выход жидкости из радиатора, байпасный клапан 8 при этом открыт и соединяет выход жидкости из двигателя с входом в насос. Если температура охлаждающей жидкости повышается, твердый наполнитель термочувствительного элемента расширяется и, преодолевая сопротивление пружины, перемещает вверх стакан с основным клапаном. Байпасный клапан 8, поджимаемый пружиной 7, донышком стакана открывает проход жидкости от двигателя к водяному насосу. При температуре охлаждающей жидкости более 94° С основной клапан 3 полностью открыт, и охлаждающая жидкость циркулирует через радиатор. При промежуточных температурах жидкость циркулирует как через основной клапан, так и через байпасный клапан. Это обеспечивает постепенное подмешивание холодной жидкости к более горячей, чем достигаются наилучшие условия для работы двигателя. Насос (рис. 6.4) системы охлаждения установлен на передней части правой стороны блока цилиндров. Он приводится в действие плоскозубчатым ремнем от ведущего шкива коленчатого вала. Передаточное число ведущего и ведомого шкивов 1:1. Насос лопастного типа, центробежный. Чугунные ведомый шкив 9 и крыльчатка 13 с семью спиральными лопастями напрессованы на вал 4 с натягом. Корпус 12 насоса для охлаждающей жидкости отлит под давлением из алюминиевого сплава. Крепится насос через прокладку 1 к картеру тремя болтами. Вал 4 насоса вращается в двухрядном неразборном подшипнике 3, который имеет влаго- и грязезащиту и не требует пополнения смазки в процессе эксплуатации. От продольного перемещения относительно корпуса водяного насоса подшипник зафиксирован винтом 2. Манжета II, препятствующая просачиванию жидкости к подшипнику, состоит из корпуса, резинового уплотнителя, разжимной пружины и графитового кольца. Трущейся парой в манжете является графитовое кольцо и торец крыльчатки. Для предохранения подшипников от случайно просочившейся через манжету жидкости на валике насоса между манжетой и подшипником сделана кольцевая канавка 11, с которой при его вращении жидкость сбрасывается и вытекает наружу через отверстие 10 в корпусе насоса. Заметное подтекание жидкости через это отверстие свиде­тельствует о неисправности насоса. Необходимо помнить, что его закупорка может привести к отказу в работе подшипников насоса. Радиатор (рис. 6.5) изготовлен из алюминиевых трубок с напрессованными на них алюминиевыми шайбами. Концы трубок развальцованы в металлических опорных пластинах и уплотнены резиновыми уплотнителями. Пластмассовые боковые бачки радиатора плотно прикреплены к опорным пластинам отгибными усиками и уплотнены резиновыми уплотнителями. В правый бачок радиатора ввернуты датчик включения двигателя электровентилятора системы охлаждения и пробка для слива охлаждающей жидкости. Левый бачок отлит совместно с тремя патрубками для соединения шлангами с деталями системы охлаждения. В бачках имеются три бобышки с резьбой. К этим бобышкам через резиновые амортизационные втулки болтами крепится кожух электровентилятора. Радиатор установлен в передней части моторного отсека на поперечную траверсу. Для фиксации радиатора на траверсе имеются два отверстия, в которых через резиновые втулки (амортизаторы) фиксируется радиатор. В верхней части радиатор крепится болтом, проходящим через кожух электровентилятора, к полке облицовки радиатора. Электровентилятор системы охлаждения двигателя усиливает поток воздуха через радиатор, а следовательно, и теплоотдачу. Устройство электровентилятора и электрическая схема включения описаны в разд. «Электрооборудование».

Крыльчатка — четырехлопастная, изготавливается из пластмассы.

На валу электродвигателя ступица крыльчатки фиксируется пружинным фиксатором и стопорится штифтом. Электровентилятор находится в кожухе и крепится болтами к радиатору. Блок клапанов установлен в расширительном бачке системы охлаждения и удерживается в нем корпусом пробки. Блок клапанов служит для поддержания избыточного давления в системе охлаждения, благодаря чему обеспечивается более высокая температура закипания жидкости. Состоит блок клапанов из корпуса, в котором размещены детали впускного и выпусчении давления в системе выше 0,12+0,01 МПа. Впускной клапан открывается при разрежении в системе охлаждения. Если в блоке клапанов потеряна герметичность — клапан подлежит замене. Автомобиль может быть оборудован датчиком уровня охлаждающей жидкости в комплекте с новой (по конструкции) комбинацией приборов. Устанавливается датчик в расширительный бачок. При понижении уровня жидкости в расширительном бачке ниже допустимого контактная пробка (поплавок) опускается в крайнее нижнее положение на стержне датчика и включает сигнальную лампу (оранжевого цвета) уровня жидкости.
