4.2.3 Правила применения символов
Размеры символов имеют одинаковый размер, который выбирается из размера прямоугольника с отношением сторон 1:1,5 (рисунок 11). Это размеры регламентированы ГОСТ 2.708-81 для схем вычислительной техники.
L = 1,5H, размер Н выбирается из ряда 10, 15, 20, …мм (через 5 мм).
Рисунок 11
ГОСТ 19.701-90 не регламентирует форму записей и обозначений внутри символов и рядом с ними. Поэтому регламентируется применять ранее принятые правила, а также рекомендации по ГОСТ 2.708 для схем вычислительной техники (рисунок 12).

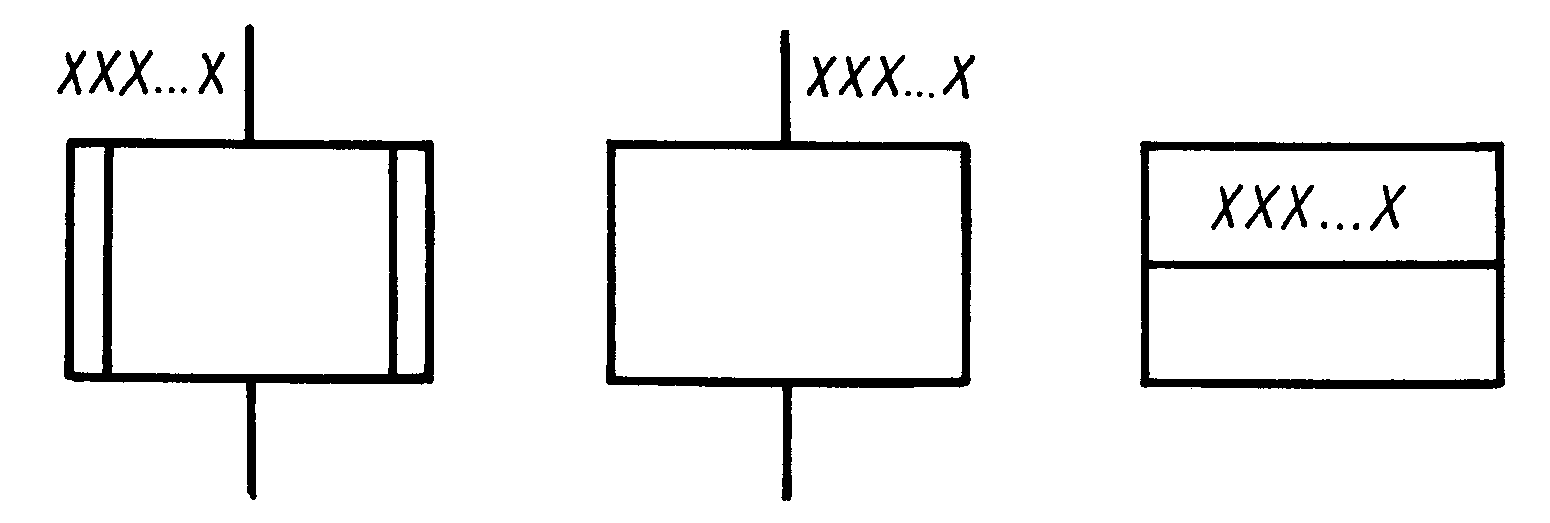

а) б) в)
Рисунок 12
Присвоенные символу буквенно-цифровые обозначения – идентификаторы – помещаются слева над символом (рисунок 12а), а описание символа, краткую информацию о нем помещают над символом справа (рисунок 12б). Допускается помещать идентификатор в верхней части символа с отделением горизонтальной линией-полосой (рисунок 12в).
Текст, не помещающийся внутри символа, помещают рядом, используя специальный символ-комментарий.
Символы в схеме должны быть расположены равномерно. Следует придерживаться разумной длины соединений и минимального числа длинных линий.
Список источников информации
Учебники, учебные пособия, справочники
Начертательная геометрия: Учебник для вузов/ Л.Г.Нартова, В.И.Якунин. – М.: Дрофа, 2003. – 208 с.: ил.
Чекмарев А.А. Инженерная графика: Учебник для немаш. спец. вузов. – 3-е изд. стер. – М.: Высшая школа, 2000. – 365 с.: ил.
Левицкий В.С. Машиностроительное черчение и автоматизация выполнения чертежей: Учебник для втузов – 5-е изд., перераб. и доп. – М.: Высшая школа, 2001. – 429 с.: ил.
Гордон В.О., Семенцов – Огиевский М.А. курс начертательной геометрии: Учебное пособие/ Под ред. В.О. Гордона, Ю.Б. Иванова. – 24-е изд., стереот. – М.: Высшая школа, 2000 – 272 с.: ил.
Чекмарев А.А. Начертательная геометрия и черчение: Учебник для вузов. – 2-е изд., перераб. и доп. – М.: Владос, 2002 – 471 с.: ил.
Стандарты
ГОСТ 2.101 – 68 – Виды изделий
ГОСТ 2.104 – 68 – Основные надписи
ГОСТ 2.109 – 68 – Основные требования к чертежам
ГОСТ 2.301 – 68 – Форматы
ГОСТ 3.302 – 68 – Масштабы
ГОСТ 2.303 – 68 – Линии
ГОСТ 2.304 – 81 – Шрифты чертежные
ГОСТ 2.305 – 68 – Изображения – виды, разрезы, сечения
ГОСТ 2.306 – 68 – Обозначение графических материалов и правила нанесения их на чертеже
ГОСТ 2.307 – 68 – Нанесение размеров и предельных отклонений
ГОСТ 19.105 – 90 – Общие требования к программным документам
ГОСТ 19.106 – 78 – Требования к программным документам, выполненным печатным способом
ГОСТ 19.401 – 78 – Текст программы. Требования к содержанию и оформлению.
ГОСТ 19.402 – 78 – Описание программ
ГОСТ 19.701 – 90 – Схемы алгоритмов, программ, данных и систем. Обозначения условные и правила выполнения
Приложение А
Образец выполнения ИЗ-1
Приложение Б
Образец выполнения ИЗ-2

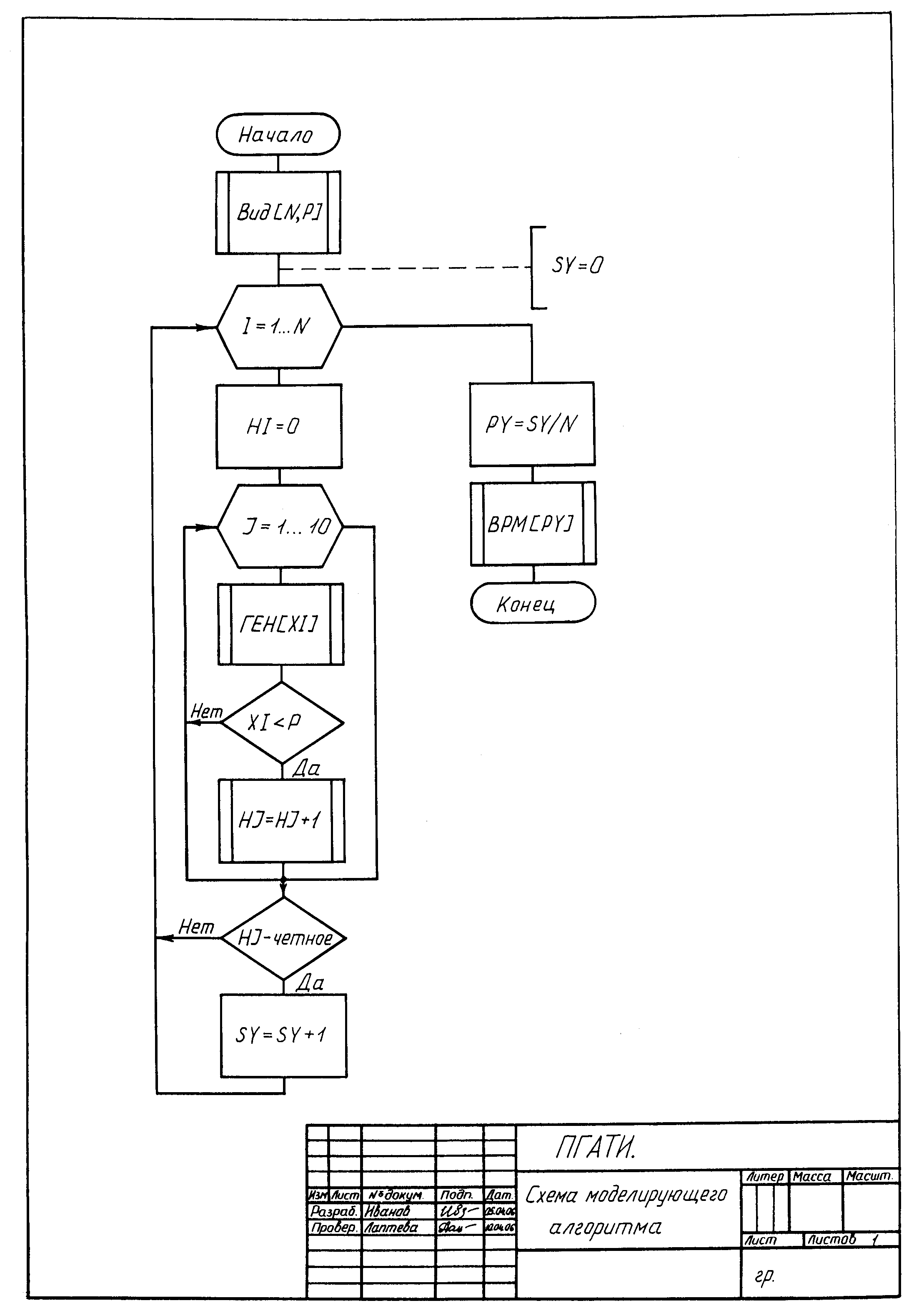

Приложение В
Образец выполнения ИЗ-3
