Поволжский государственный университет телекоммуникаций и информатики
Кафедра Экономические и информационные системы
Инженерная графика
ИНДИВИДУАЛЬНЫЕ ЗАДАНИЯ К КОНТРОЛЬНОЙ РАБОТЕ ДЛЯ СТУДЕНТОВ ЗАОЧНОЙ ФОРМЫ ОБУЧЕНИЯ СПЕЦИАЛЬНОСТИ
230105, 230105У (Программное обеспечение вт и ас)
Контрольная работа включает 3 индивидуальные задания, которые выполняются согласно индивидуальному варианту, определяемому по двум последним цифрам шифра зачетной книжки. Например, шифр 093005 – вариант 5, шифр 093426 – вариант 26 и т.п.
Вариант 1

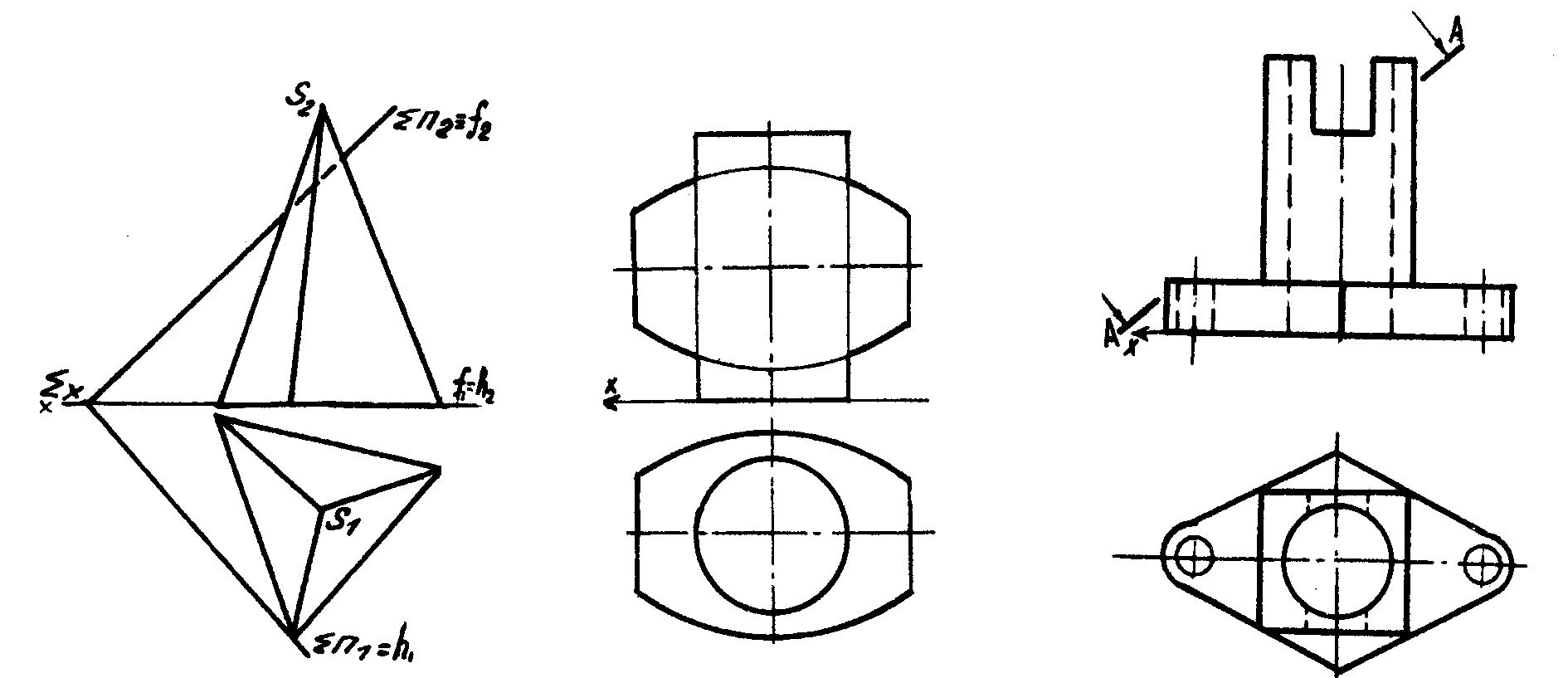

ИЗ-1. Пересечение поверхности плоскостью Построить натуральную величину сечения заданной фигуры плоскостью.
|
ИЗ-2. Виды, разрезы, сечение Построить третью проекцию (вид слева) заданной фигуры, выполнить необходимые разрезы и наклонное сечение.
|
ИЗ-3. Выполнение программной документации Выполнить чертеж блок-схемы алгоритма вычисления стоимости покупки.
|
|
|
1 - символ-терминатор «Начало»; 2 - символ-данные «Цена, количество»; 3 - символ-процесс «Σ=цена · количество»; 4 - символ-решение «Σ>500»; 5 - символ-процесс «Σ=Σ · 0,9»; 6 - символ-данные «Σ»; 7 - символ-терминатор «Конец». |
Вариант 2
ИЗ-1. Пересечение поверхности плоскостью Построить натуральную величину сечения заданной фигуры плоскостью.
|
ИЗ-2. Виды, разрезы, сечение Построить третью проекцию (вид слева) заданной фигуры, выполнить необходимые разрезы и наклонное сечение.
|
ИЗ-3. Выполнение программной документации Выполнить чертеж блок-схемы алгоритма фиксации и обработки результатов.
|
|
|
1 - символ-терминатор «Начало»; 2 - символ-подпрограмма «Вид S(K)»; 3 - символ-процесс «I=0»; 4 - символ-процесс «I=I+1»; 5 - символ-процесс «J=-1»; 6 - символ-процесс «J=J+1»; 7 - символ-процесс «T=J+DT»; 8 - символ-подпрограмма «ВЫЧ QI(T)»; 9 - символ-решение «JK»; 10 - символ-подпрограмма «ФPM QI(T)»; 11 - символ-решение «IN»; 12 - символ-подпрограмма«OPM (Q K)»; 13 - символ-решение «ПОВ S(K)»; 14 - символ-данные «ВРМ (Q K)»; 15 - символ-терминатор «Конец». |
|
|
Вариант 3
ИЗ-1. Пересечение поверхности плоскостью Построить натуральную величину сечения заданной фигуры плоскостью.
|
ИЗ-2. Виды, разрезы, сечение Построить третью проекцию (вид слева) заданной фигуры, выполнить необходимые разрезы и наклонное сечение.
|
||
ИЗ-3. Выполнение программной документации Выполнить чертеж блок-схемы алгоритма обслуживания заявки.
|
|||
