3.3. Корпус

Корпус представляет из себя довольно простую конструкцию прямоугольной формы 202 см. в высоту, 84 см. в ширину и 10 см. в глубину, со световой полосой по периметру 2 см. в ширину, кнопкой «SOS» и двумя большими touchscreen экранами 160х80 см. диагональю 72 дюйма с двух сторон.

84a 84b

Рис. 87. Конструктивные элементы терминала. Вид спереди (87a) и вид сбоку (87b)

88a 88b

Рис. 88. Конструктивные размеры терминала спереди (88a) и сбоку (88b)

Материалом корпуса решено использовать конструкционную углеродистую сталь обыкновенного качества марки Ст3. В качестве заменителя может применяться сталь марки ВСт3сп. Для изготовления деталей металлоконструкции предполагается использование листового проката толщиной 1,5 мм.

Данный материал удовлетворяет всем необходимым требованиям по прочности для предлагаемой конструкции и необходимых методов соединения деталей (точечная и шовная сварка, клепка, винтовые и болтовые соединения).

Цвет терминалов может быть чёрным или белым, в зависимости от преобладающих цветов и освещения на станции размещения.

Технологически окрашивание должно производиться термореактивными акрилатными порошковыми красками. Использование таких материалов имеет ряд преимуществ, связанных с его характеристиками, а именно: высокая износосстойкость, устойчивое глянцевое покрытие без необходимости дополнительной лакировки, высокая атмосферостойкость, стойкость к воде, жидкому топливу, минеральным маслам и растворителям. Таким образом, при использовании термореактивных акрилатных порошковых красок, терминал получает качественное, привлекательное и, что немаловажно, антивандальное покрытие.

3.4. Светодиодная полоса и кнопка «sos»

Для светодиодной полосы решено использовать прочное матовое оргстекло диаметром 8 мм. цвета линии и сверхмощные светодиоды белого свечения 12В.

Тревожная кнопка так-же будет выполнена из оргстекла и подсвечена изнутри.

3.5. Крепёж к полу

Терминал крепится к полу с помощью распорных антивандальных анкеров, крепёж скрыт в корпусе терминала.

Распорный анкер – метиз, применяемый при высоких и сверхвысоких нагрузках. Совокупность рабочих характеристик, высокого качества изделий и их стоимости обуславливает их востребованность на современном рынке.

К достоинствам крепежных элементов данного типа можно отнести следующие:

-Стальная гильза гарантирует высокую устойчивость на срез и вырыв.

-Возможность использования распорных анкеров в самых разнообразных основаниях подтверждается множеством тестов и сертификатов.

-Элементы, благодаря своим техническим характеристикам, могут монтироваться даже в поверхности, обработанные алмазной кромкой.

-Пластмассовая втулка компенсирует усадку материала основания и предотвращает разбалтывание анкера в отверстии.

-Усиленная шайба.

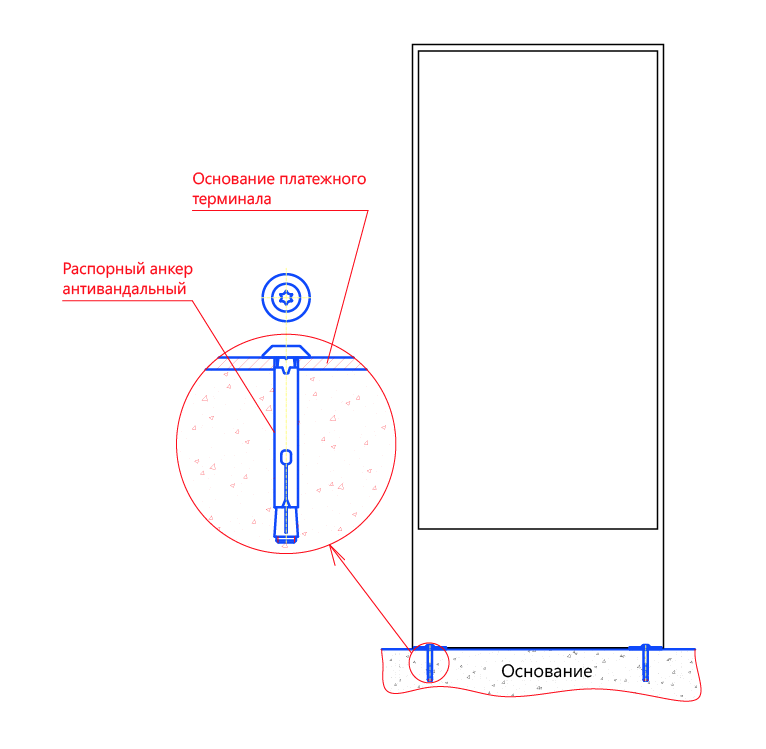

Рис. 84. Крепёж к полу антивандальными анкерами
