МИНИСТЕРСТВО ОБРАЗОВАНИЯ РЕСПУБЛИКИ БЕЛАРУСЬ

УО «Полоцкий государственный университет»

Факультет инженерно-технологический

Кафедра теплогазоснабжения и вентиляции

Отчет о прохождении

Ознакомительной практики

в период с «06 июня» по «09 июня» 2013 г.

Студента инженерно-технологического факультета

3 курса группы 10-ТВз-5 Шаболда В. П.

Руководитель практики кафедры теплогазоснабжения и вентиляции

Новополоцк 2013 г.

Содержание:

1. Учебные корпуса университета ................................................................................стр. 3

2. Полоцкая газонаполнительная станция………………………………………………………………………….. стр. 6

3. Новополоцкая ТЭЦ …………………………………………………….стр. 9

4. Новополоцкий участок тепловой сети …………………………………………………...стр.10

5. Список используемой литературы ……………………………………………………стр.13

Цель практики: формирование профессиональных компетенций в области теплогазоснабжения, вентиляции и охраны воздушного бассейна.

В процессе практики изучается назначение. Устройство, принцип действия систем ТГВ, монтаж их элементов, проходит знакомство с мероприятиями по охране окружающей среды, экономии материальных и энергетических ресурсов.

Задачами проведения ознакомительной практики являются закрепление теоретических знаний, полученных студентами при изучении дисциплин: «Техническая термодинамика», «Тепломассообмен», приобретение первичных практических навыков по избранной специальности, подготовка к осознанному и углубленному практическому изучению последующих учебных дисциплин.

За время прохождения практики посещены ведущие предприятия, объекты, организации, соответствующие профилю подготовки специалистов специальности 700402 «теплогазоснабжение, вентиляция и охрана воздушного бассейна» и учебно­производственные объекты университета:

1. Г. Новополоцк: учебные корпуса университета; Новополоцкая ТЭЦ; Новополоцкий участок тепловых сетей.

2. Г. Полоцк: Полоцкая газонаполнительная станция.

1. Учебные корпуса университета

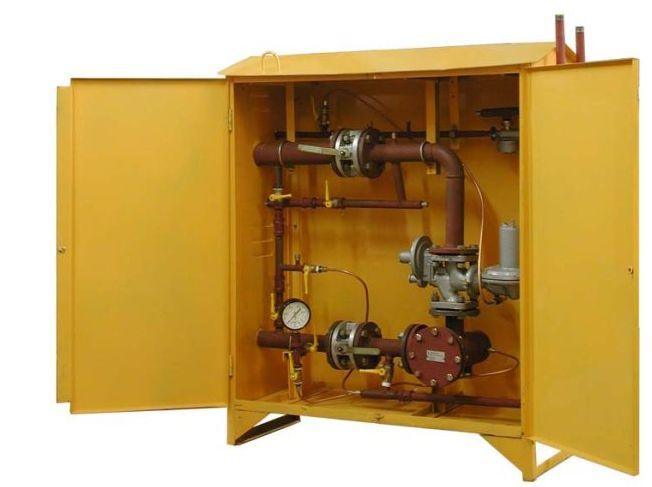

Шкафной газорегуляторный пункт

Г азорегуляторные пункты шкафные, ГРПШ, предназначены для редуцирования высокого или среднего давления на требуемое, автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления, автоматического отключения подачи газа при аварийных повышении или понижении выходного давления от допустимых заданных значений, очистки газа.

Пункты используются для различных видов потребителей (в системах газоснабжения сельских или городских населенных пунктов, коммунально-бытовых зданий, объектов промышленного и сельскохозяйственного назначения, и т.д.)

Газорегуляторный пункт шкафной представляет собой рамную сварную конструкцию, обшитую стальными листами, в которой расположено газовое оборудование.

Шкафные газорегуляторные пункты (ШРП), как правило устанавливаются в городах и населенных пунктах. В настоящее время многие ШРП оборудуются системами телеметрии, позволяющими вести централизованный контроль параметров работы регуляторного пункта.

В конструкции пункта предусмотрена естественная постоянно действующая вентиляция, через жалюзийные решетки, обеспечивающая трехкратный воздухообмен в час.

ШРП, ГРП в зависимости от необходимого выходного давления и категорий конечных потребителей природного газа могут быть одноступенчатые и двухступенчатые.

Проектирование, монтаж и эксплуатация ШРП, ГРП осуществляется на основании ТКП «Газоснабжение и газораспределение» вступившего в действие с 01.12.2012г, «Правил промышленной безопасности в области газоснабжения Республики Беларусь» и других ТНПА

Условия эксплуатации ШРП должны соответствовать климатическому исполнению для работы при температуре окружающей среды от минус 40 до плюс 60° С.

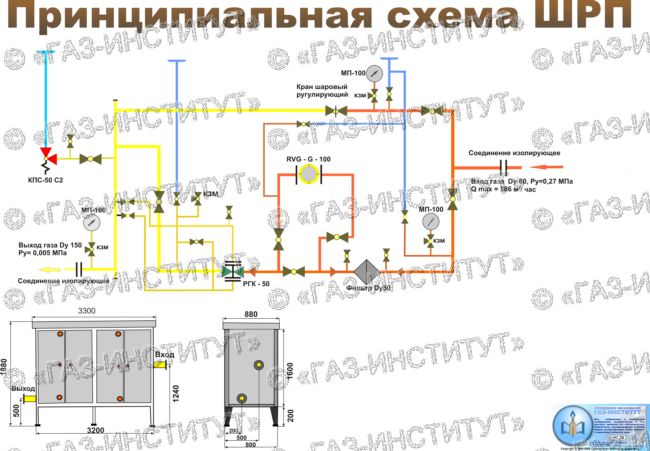

Принципиальная схема ШРП и ГРП включает в себя в основном двух, трех ниточные линии редуцирования включающие в себя обводную (байпасную) линию.

В состав линии редуцирования (по ходу газа) входят:

- входное отключающее устройство, манометр входного давления

- фильтр для очистки газа от механического мусора с обвязкой перепада давления (не более 10 кПа)

- предохранительно-запорный клапан, для прекращения подачи газа в случае превышения выходного давления более чем на 25% от заданного, а также при снижении выходного давления ниже установленного предела.

- регулятор давления газа (с пилотом). Возможен вариант установки регулятора давления с встроенным предохранительно-запорным клапаном.

- предохранительное сбросное устройство (для кратковременного сброса в атмосферу давления газа более чем на 15% превышающего заданный предел). Могут быть механическими и гидравлическими.

- импульсные газопроводы к запорному клапану и регулятору давления, а также к манометрам и системам телеметрии.

- выходное отключающее устройство, манометр выходногодавления.

Системы отопления

теплоносители - воды, пара, воздуха или нескольких сразу - называются водяными, паровыми, воздушными или комбинированными. Воду для системы отопления используют температурой не более 150°С, водяной пар температурой не более 130°С, воздух, нагретый до 45...70°С. Иногда применяют также электрические, газовые и комбинированные системы отопления. Системы отопления могут быть местные и центральные.

В местных системах отопления генератор теплоты и отопительный прибор конструктивно скомпонованы вместе и установлены в отапливаемом помещении. К местным системам относятся печное отопление, воздушно-отопительные агрегаты, работающие на твердом, жидком или газообразном топливе, электрические и газовые нагреватели

В центральных системах отопления генератор теплоты расположен за пределами отапливаемых помещений и обслуживает целый ряд зданий или помещений.

Системы водяного и воздушного отопления по способу циркуляции теплоносителя бывают с естественной циркуляцией (гравитационные) и искусственной циркуляцией (насосные).

С истемы водяного отопления, широко распространенные, состоят из следующих элементов: генератора теплоты или теплообменника для получения теплоты Q от другого источника; отопительных приборов для передачи теплоты Q от теплоносителя воздуху и ограждающим конструкциям помещения; магистралей для перемещения теплоносителя между источником теплоты и отопительными приборами; расширительного сосуда, служащего для поддержания заданного давления в системе отопления при разных температурах теплоносителя. В системах с искусственным побуждением устанавливают элеваторные узлы

или циркуляционные насосы.

В системах водяного и парового отопления при расположении отопительных приборов (радиаторов, конвекторов, приставных отопительных панелей) на высоте не более 1 м от пола предельную температуру теплоносителя принимают: для жилых и общественных зданий - не более 105°С, а при использовании конвекторов с кожухом - 130°С, для некоторых производственных помещений и лестничных клеток - до 150°С.

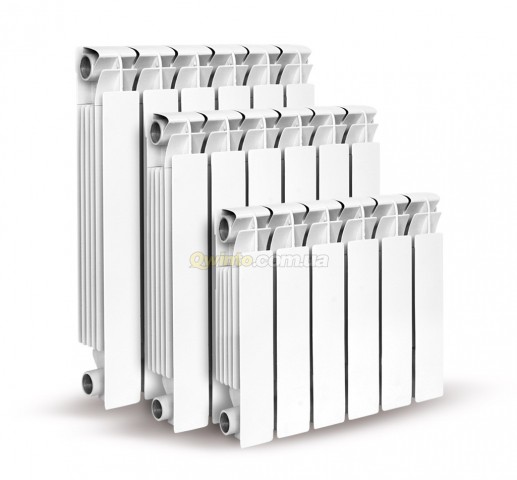

Р адиаторы - это разновидность отопительных приборов, функционирующих благодаря циркулирующему внутри жидкому теплоносителю. Их особая конструкция повышает отдачу тепла и позволяет согревать помещение максимально эффективно. Установка радиаторов отопления позволяет сохранять необходимую температуру в помещении.

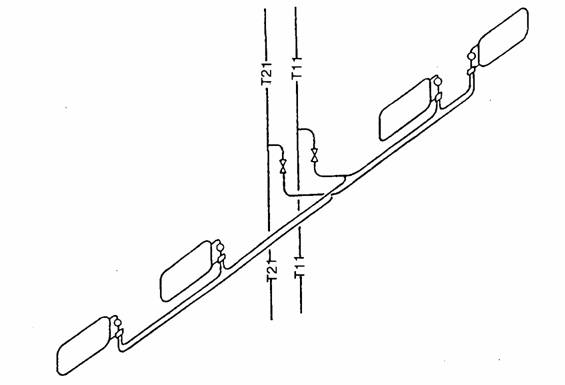

По расположению труб, соединяющих отопительные приборы, системы водяного и парового отопления бывают вертикальные

и горизонтальные.

Теплопроводы вертикальных систем подразделяют на магистрали, стояки и подводки: подающие - для горячей воды или пара к приборам и обратные - для отведения охлажденной воды или конденсата.

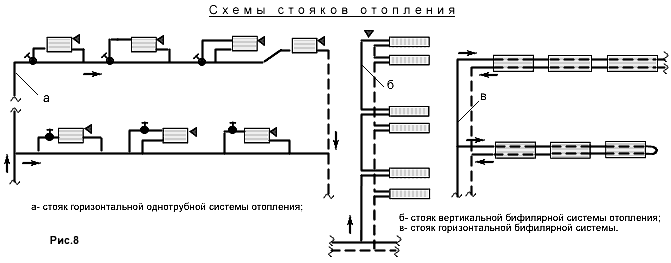

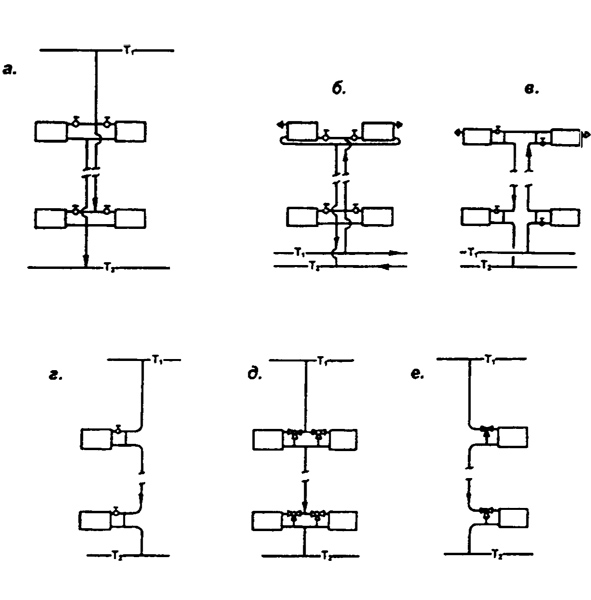

По конструкции стояков и схеме присоединения к ним отопительных приборов системы отопления могут быть одно- или двухтрубными или бифилярными (с подводом к одному отопительному прибору или к двум приборам в одном помещении теплоносителей с разной температурой).

По размещению магистралей различают системы с верхней и нижней разводкой.

Движение теплоносителя системы отопления в подающей и обратной магистралях может совпадать по направлению или быть встречным. В первом случае системы называют с попутным движением воды, во втором - с тупиковым.

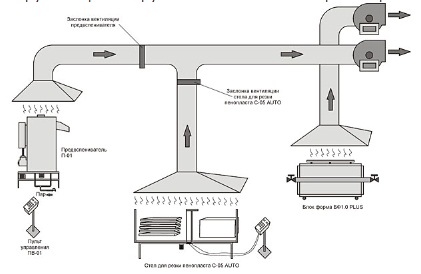

Системы вентиляции

Вентиляционное оборудование — одна их важнейших систем жизнеобеспечения, без которой невозможен ввод в эксплуатацию ни административно-производственных помещений, ни жилых задний. Ещё на стадии разработки проектной документации инженеры-проектировщики принимают решение о том, какое вентиляционное оборудование необходимо использовать на будущем объекте. Вентиляционные системы делятся на несколько типов, применяемых в зависимости от назначения помещения, его площади, числа постоянно находящихся в нём людей и многих других факторов.

По способу перемещения воздуха и создания давления вентиляция дома и офиса делится на системы с естественным

и механическим побуждением.

По назначению системы вентиляции дома (офиса) подразделяются на приточную, нагнетающую воздух в помещение, и вытяжную систему вентиляции, удаляющую его.

В зависимости от зоны обслуживания вентиляционное оборудование может быть как местным (например, задействованным только в одном офисном помещении), так и общеобменным (пример — промышленная вентиляция, использующаяся в комплексах производственных зданий).

Исходя из особенностей конструкции, системы вентилирования воздуха подразделяются на канальные и бесканальные системы естественной вентиляции.

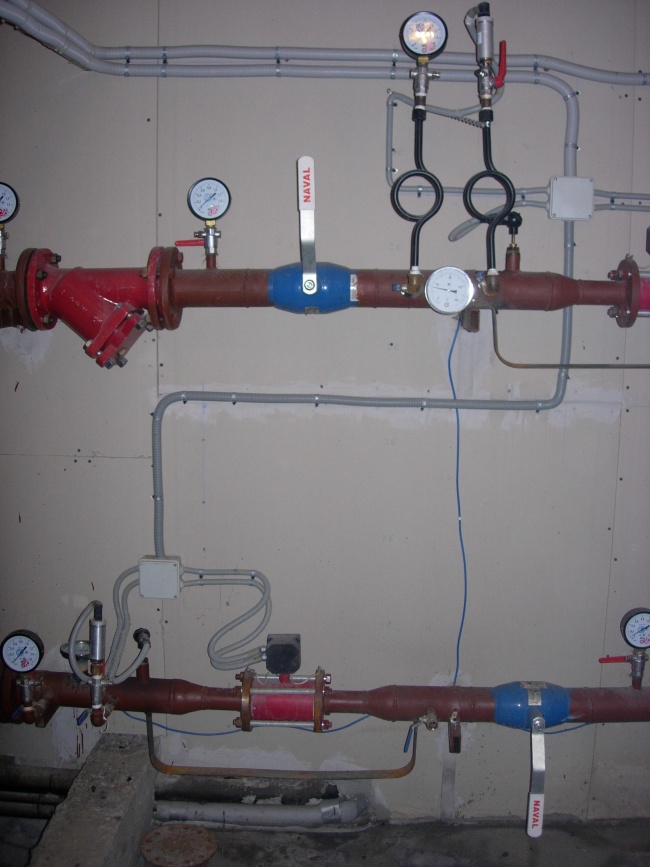

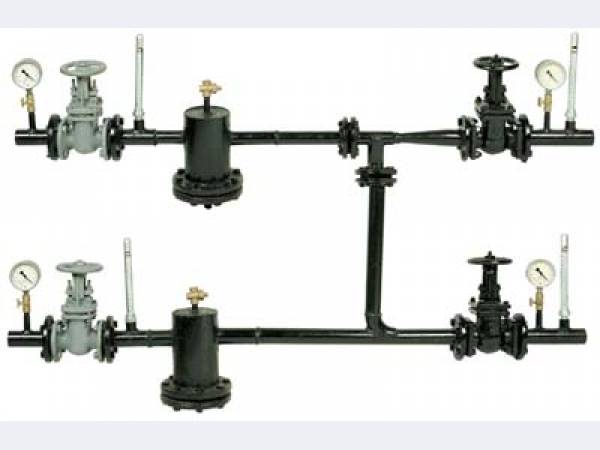

Помещение теплового узла

Тепловой пункт (ТП) — комплекс устройств, расположенный в обособленном помещении, состоящий из элементов тепловых энергоустановок, обеспечивающих присоединение этих установок к тепловой сети, их работоспособность, управление режимами теплопотребления, трансформацию, регулирование параметров теплоносителя и распределение теплоносителя по типам потребления.

Основными задачами ТП являются:

1. Преобразование вида теплоносителя

2. Контроль и регулирование параметров теплоносителя

3. Распределение теплоносителя по системам теплопотребления

4. Отключение систем теплопотребления

5. Защита систем теплопотребления от аварийного повышения параметров тепла

6. Учет расходов теплоносителя и тепла

ТП различаются по количеству и типу подключенных к ним систем теплопотребления, индивидуальные особенности которых определяют тепловую схему и характеристики оборудования ТП, а также по типу монтажа и особенностям размещения оборудования в помещении ТП. Различают следующие виды ТП:

• Индивидуальный тепловой пункт (ИТП). Используется для обслуживания одного потребителя (здания или его части). Как правило, располагается в подвальном или техническом помещении здания, однако, в силу особенностей обслуживаемого здания, может быть размещён в отдельностоящем сооружении.

• Центральный тепловой пункт (ЦТП). Используется для обслуживания группы потребителей (зданий, промышленных объектов).

Чаще располагается в отдельностоящем сооружении, но может быть размещен в подвальном или техническом помещении одного из зданий.

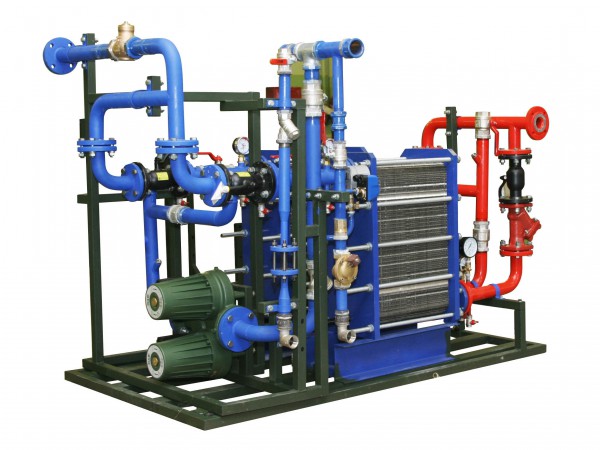

• Б лочный тепловой пункт (БТП).

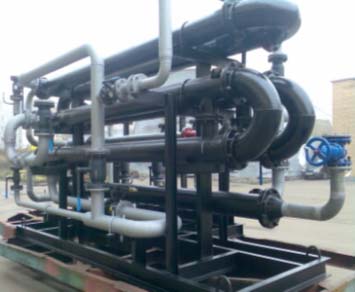

Изготавливается в заводских условиях и поставляется для монтажа в виде готовых блоков. Может состоять из одного или нескольких блоков. Оборудование блоков монтируется очень компактно, как правило, на одной раме. Обычно используется при необходимости экономии места, в стесненных условиях. По характеру и количеству подключенных потребителей БТП может относиться как к ИТП, так и к ЦТП.

Источником тепла для ТП служат теплогенерирующие предприятия (котельные, теплоэлектроцентрали). ТП соединяется с источниками и потребителями тепла посредством тепловых сетей. Тепловые сети подразделяются на первичные магистральные теплосети, соединяющие ТП с теплогенерирующими предприятиями, и вторичные (разводящие) теплосети, соединяющие ТП с конечными потребителями. Участок тепловой сети, непосредственно соединяющий ТП и магистральные теплосети, называется тепловым вводом.

Магистральные тепловые сети, как правило, имеют большую протяженность (удаление от источника тепла до 10 км и более). Для строительства магистральных сетей используют стальные трубопроводы диаметром до 1400 мм. В условиях, когда имеется несколько теплогенерирующих предприятий, на магистральных теплопроводах делаются закольцовки, объединяющие их в одну сеть. Это позволяет увеличить надёжность снабжения тепловых пунктов, а, в конечном счёте, потребителей теплом. Например, в городах, в случае аварии на магистрали или местной котельной, теплоснабжение может взять на себя котельная соседнего района. Также, в некоторых случаях, общая сеть даёт возможность распределять нагрузку между теплогенерирующими предприятиями. В качестве теплоносителя в магистральных теплосетях используется специально подготовленная вода. При подготовке в ней нормируются показатели карбонатной жёсткости, содержания кислорода, содержания железа и показатель pH. Неподготовленная для использования в тепловых сетях (в том числе водопроводная, питьевая) вода непригодна для использования в качестве теплоносителя, так как при высоких температурах, вследствие образования отложений и коррозии, будет вызывать повышенный износ трубопроводов и оборудования. Конструкция ТП предотвращает попадание относительно жёсткой водопроводной воды в магистральные теплосети.

Вторичные тепловые сети имеют сравнительно небольшую протяженность (удаление ТП от потребителя до 500 метров) и в городских условиях ограничиваются одним или парой кварталов. Диаметры трубопроводов вторичных сетей, как правило, находятся в пределах от 50 до 150 мм. При строительстве вторичных тепловых сетей могут использоваться как стальные, так и полимерные трубопроводы. Использование полимерных трубопроводов наиболее предпочтительно, особенно для систем горячего водоснабжения, так как жёсткая водопроводная вода в сочетании с повышенной температурой приводит к интенсивной коррозии и преждевременному выходу из строя стальных трубопроводов. В случае с индивидуальным тепловым пунктом вторичные тепловые сети могут отсутствовать.

В типичном ТП имеются следующие системы снабжения потребителей тепловой энергией:

1. Система горячего водоснабжения (ГВС). Предназначена для снабжения потребителей горячей водой. Различают закрытые и открытые системы горячего водоснабжения. Часто тепло из системы ГВС используется потребителями для частичного отопления помещений, например, ванных комнат, в многоквартирных жилых домах.

2. Система отопления. Предназначена для обогрева помещений с целью поддержания в них заданной температуры воздуха. Различают зависимые и независимые схемы присоединения систем отопления.

3. Система вентиляции. Предназначена для обеспечения подогрева поступающего в вентиляционные системы зданий наружного воздуха. Также может использоваться для присоединения зависимых систем отопления потребителей.

4. Система холодного водоснабжения. Не относится к системам, потребляющим тепловую энергию, однако присутствует во всех тепловых пунктах, обслуживающих многоэтажные здания. Предназначена для обеспечения необходимого давления в системах водоснабжения потребителей.

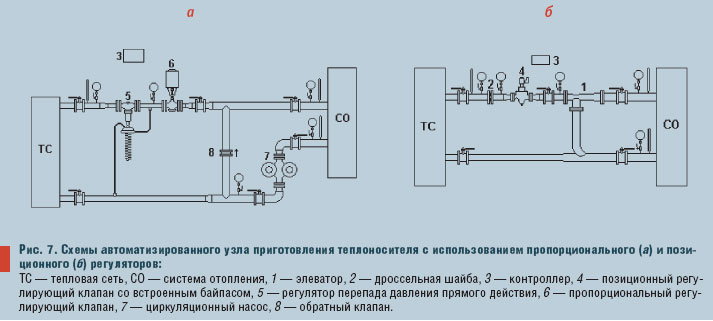

Схема ТП зависит, с одной стороны, от особенностей потребителей тепловой энергии, обслуживаемых тепловым пунктом, с другой стороны, от особенностей источника, снабжающего ТП тепловой энергией. Далее, как наиболее распространённый, рассматривается ТП с закрытой системой горячего водоснабжения и независимой схемой присоединения системы отопления.

Жилое здание

Тепловой пункт

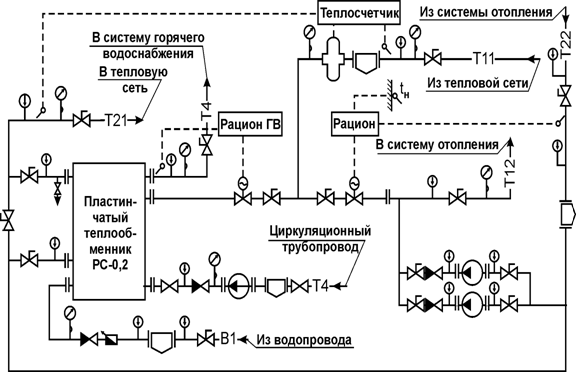

Принципиальная схема теплового пункта

Теплоноситель, поступающий в ТП по подающему трубопроводу теплового ввода, отдает свое тепло в подогревателях систем ГВС и отопления, а также поступает в систему вентиляции потребителей, после чего возвращается в обратный трубопровод теплового ввода и по магистральным сетям отправляется обратно на теплогенерирующее предприятие для повторного использования. Часть теплоносителя может расходоваться потребителем. Для восполнения потерь в первичных тепловых сетях на котельных и ТЭЦ существуют системы подпитки, источниками теплоносителя для которых являются системы водоподготовки этих предприятий. Водопроводная вода, поступающая в ТП, проходит через насосы ХВС, после чего часть холодной воды отправляется потребителям, а другая часть нагревается в подогревателе первой ступени ГВС и поступает в циркуляционный контур системы ГВС. В циркуляционном контуре вода при помощи циркуляционных насосов горячего водоснабжения движется по кругу от ТП к потребителям и обратно, а потребители отбирают воду из контура по мере необходимости. При циркуляции по контуру вода постепенно отдает своё тепло и для того, чтобы поддерживать температуру воды на заданном уровне, её постоянно подогревают в подогревателе второй ступени ГВС.

Система отопления также представляет замкнутый контур, по которому теплоноситель движется при помощи циркуляционных насосов отопления от ТП к системе отопления зданий и обратно. По мере эксплуатации возможно возникновение утечек теплоносителя из контура системы отопления. Для восполнения потерь служит система подпитки теплового пункта, использующая в качестве источника теплоносителя первичные тепловые сети.
