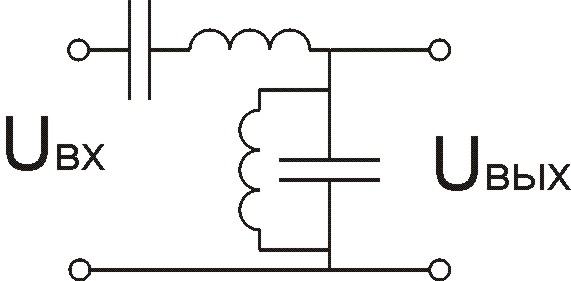

11. Який тип фільтру наведено на рисунку?
*Смуговий.

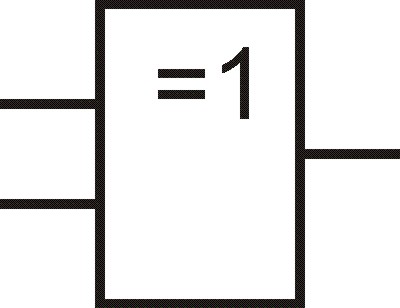

12. Який логічній елемент наведено на рисунку?
* Додавання по модулю два.
БІЛЕТ № 25
1. В СИСТЕМІ ЕЦ-І КОЛИ ДСП НАМАГАЄТЬСЯ ВІДКРИТИ СВІТЛОФОР, А НА НЬОМУ ПРОДОВЖУЄ ГОРІТИ ЗАБОРОНЯЮЧИЙ СИГНАЛ:*пропуск потягу по замкнутим стрілкам проводиться без відкриття сигналу;
2. СХЕМА ВІДПОВІДНОСТІ (РЕЛЕ С) ЛОКОМОТИВНОГО ДЕШИФРАТОРА ДКСВ-1 ЗАБЕЗПЕЧУЄ:*вимикання блокувальних ланцюгів сигнальних реле для сприйняття нової інформації у випадку порушення відповідності між прийнятим кодом і сигнальним показанням світлофора;
3. У МЕЖАХ БЛОК-ДІЛЯНКИ, НА ЯКІЙ РОЗТАШОВАНО ПЕРЕЇЗД, ЗАСТОСОВУЮТЬ РОЗРІЗНЕ РЕЙКОВЕ КОЛО З ТОЧКОЮ РОЗРІЗУ НА ПЕРЕЇЗДІ ДЛЯ* можливості швидкого відкриття переїзду після його звільнення рухомою одиницею;
4. ЯК ЗМІНИТИ НАПРЯМ ОБЕРТАННЯ РОТОРУ АСИНХРОННОГО ТРИФАЗНОГО ДВИГУНА?* змінити чергування фаз.
5. ДЕ ПІДВІШУЮТЬСЯ ЛІНІЇ АВТОБЛОКУВАННЯ ВЛ АБ 10(6) КВ ОСНОВНОГО ЖИВЛЕННЯ?* на окремих опорах вдовж залізничного полотна;
6. ОДИНИЦЯ ВИМІРЮВАННЯ ВІДНОСИНИ СИГНАЛ/ШУМ?* Децибел.
7. ЩО ТАКЕ МУЛЬТИПЛЕКСОР?*Електронний комутатор, що має n-входів, та один вихід.
8. ЯКИЙ ТИП МОДУЛЯЦІЇ СИГНАЛІВ МАЄ БІЛЬШ КРАЩИЙ ЗАХИСТ ВІД ПЕРЕШКОД?*фазова.
9. ЯКИЙ ЗАСІБ ЗАБЕЗПЕЧУЄ ЗБІЛЬШЕННЯ ЧАСУ ВІДПУСКАННЯ ЯКОРЯ РЕЛЕ?*підключення паралельно обмотці реле діода.
10. ПРИ МІНІМАЛЬНІЙ ВАЗІ УТВОРЮЮЧОЇ МАТРИЦІ КОРЕКТУВАЛЬНОГО КОДУ WMIN= 4 КОД БУДЕ ВИПРАВЛЯТИ:* одинарну помилку.
11. СКІЛЬКИ РЕЗОНАНСНИХ ЧАСТОТ БУДЕ МАТИ ДВОПОЛЮСНИК, ЩО СКЛАДАЄТЬСЯ ІЗ ЧОТИРЬОХ РЕАКТИВНИХ ЕЛЕМЕНТІВ?*три резонансні частоти.

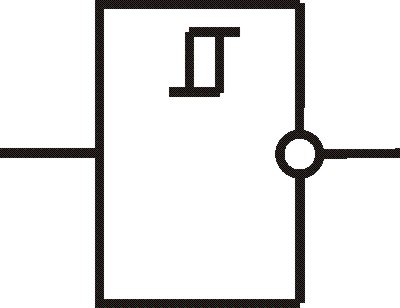

12. ЯКИЙ ЛОГІЧНІЙ ЕЛЕМЕНТ НАВЕДЕНО НА РИСУНКУ?
*Тригер Шмітта.
