Ликвидация последствий дорожно-транспортного происшествия
По окончании аварийно-спасательных работ необходимо освободить проезжую часть от обломков и мусора, ликвидировать последствия разлития горюче-смазочных материалов и опасных веществ.
Гидравлический аварийно - спасательный инструмент (гаси) гаси марки «спрут»
Ножницы гидравлические НГ-80
|
Назначение: резание металлических прутков, арматуры, профилей, уголков, тонкостенных труб, тросов и т.д. Особенности: мощные кусачки, обеспечивают очень высокую режущую способность и надежный захват перекусываемого материала. Технические характеристики:
диаметр перекусывания прутка из арматурной стали - 30 мм; максимальная сила резания - 240 кН (24,0 тс); сила резания в средней части - 80 кН (8,0 тс); сила резания (сжатия) на концах лезвий - 40 кН (4,0 тс); максимальная длина раскрытия концов лезвий - 145 мм. масса изделия, заполненного рабочей жидкостью (не более) - 12,0 кг. |
Ножницы гидравлические комбинированные НГК-80
|
Назначение: резание листового металла, металлических профилей, тонкостенных труб, перекусывание арматуры, фиксация грузов, деформирование и стягивание, расширение проемов. Особенности: многофункциональны, наличие губок на концах лезвий позволяет осуществлять функции "разжим-сжатие". Технические характеристики: рабочее давление - 80 МПа (800 кг/кв.см); диаметр перекусывания прутка из арматурной стали - 30 мм; максимальная сила резания - 240 кН (24,0 тс); сила резания в средней части - 76 кН (7,6 тс); сила резания (сжатия) на концах лезвий - 38 кН (3,8 тс); максимальная стягивающая сила - 71 кН (7,1 тс); сила расширения на концах лезвий (не менее) - 44 кН (4,4 тс); максимальная расширяющая сила - 58 кН (5,8 тс); максимальная длина раскрытия концов лезвий - 345 мм. масса изделия, заполненного рабочей жидкостью (не более) - 12,7 кг. |
Ножницы гидравлические универсальные НГУ-80
|
Назначение: резание листового металла, металлических профилей и тонкостенных труб, перекусывание арматуры, фиксация грузов, деформирование и стягивание, проделывание и вспарывание проемов. Особенности: многофункциональны, на внешней стороне ножей расположены наклонные зубья для резки конструкций при расширении ножей или фиксации разжимаемого груза. Технические характеристики: рабочее давление - 80 МПа (800 кг/кв.см); диаметр перекусывания прутка из арматурной стали - 30 мм; максимальная сила резания - 240 кН (24,0 тс); сила резания в средней части - 76 кН (7,6 тс); сила резания (сжатия) на концах лезвий - 38 кН (3,8 тс); максимальная стягивающая сила - 71 кН (7,1 тс); сила расширения на концах лезвий (не менее) - 44 кН (4,4 тс); максимальная расширяющая сила - 58 кН (5,8 тс); максимальная длина раскрытия концов лезвий - 345 мм. масса изделия, заполненного рабочей жидкостью (не более) - 12,5 кг. |
Комби-ножницы ручные КНР-80
|
Назначение: резание листового металла, металлических профилей и тонкостенных труб, перекусывание арматуры, фиксация грузов, деформирование и стягивание, расширение проемов. Особенности: автономны, т.е. не зависят от источника энергии, компактны, отсутствуют присоединительные рукава. Технические характеристики: рабочее давление - 80 МПа (800 кг/кв.см); максимальный диаметр перекусываемого прутка (сталь 20) на первой впадине - 25 мм; максимальное усилие в режиме расширения - 30 кН (3 тс); максимальное усилие в режиме стягивания - 42 кН (4,2 тс); максимальное усилие на рукоятке гидронасоса (не более) - 25 кг; максимальная длина раскрытия концов лезвий (не менее) - 245 мм; масса изделия, заполненного рабочей жидкостью (не более) - 12 кг. |
Кусачки КГ-80
|
Назначение: резание металлических профилей и тонкостенных труб, перекусывание арматуры, тросов, деформирование и стягивание. Технические характеристики: рабочее давление - 80 МПа (800 кг/кв.см); максимальный диаметр перекусываемого прутка из арматурной стали - 30 мм; максимальная длина раскрытия концов лезвий - 145 мм; масса изделия, заполненного рабочей жидкостью - 14 кг. |
Ножницы комбинированные НКГ-80
|
Назначение: резание листового металла, металлических профилей и тонкостенных труб, перекусывание арматуры, фиксирование грузов, деформирование, стягивание. Технические характеристики: рабочее давление - 80 МПа (800 кг/кв.см); максимальный диаметр перекусываемого прутка из арматурной стали - 30 мм; максимальная длина разрезаемого листа (сталь 20) - 10 мм; максимальная длина прореза листа (сталь 20, толщина 1,5 мм) - 120 мм; максимальная расширяющая сила - 58 кН; максимальная стягивающая сила - 71 кН; максимальная длина раскрытия концов лезвий - 345±5 мм; масса изделия, заполненного рабочей жидкостью - 14,5 кг. |
Комби-ножницы ручные КНР-70
|
Назначение: резание металлических профилей и тонкостенных труб, перекусывание арматуры, деформирование и стягивание, поднятие, перемещение грузов. Особенности: автономны, компактны, отсутствуют присоединительные рукава, имеется возможность поворота ножей относительно гидроцилиндра на угол до 360 градусов. Технические характеристики: максимальный диаметр перекусываемого прутка (сталь 20) на первой впадине - 20 мм; максимальное усилие в режиме расширения - 3 тс; максимальное усилие в режиме стягивания - 4,2 тс; максимальное усилие на рукоятке гидронасоса (не более) - 25 кг; максимальная длина раскрытия концов лезвий - 245 мм; масса изделия, заполненного рабочей жидкостью (не более) - 12 кг. |
Расширитель гидравлический большой РГБА-80
|
Назначение: расширение проемов, проделывание проходов в завалах, подъем и перемещение объектов, стягивание, фиксация и разрушение различных конструкций, пережатие труб. Технические характеристики: рабочее давление - 80 МПа (800 кг/кв.см); максимальная расширяющая сила - 110 кН (11,0 тс); сила расширения на концах рычагов, разведенных на 400 мм - 62 кН (6,2 тс); максимальная сила расширения на концах сведенных рычагов - 50 кН (5,0 тс); максимальная стягивающая сила - 76 кН (7,6 тс); максимальная сила стягивания на концах рычагов, раскрытых на 400 мм- 36 кН (3,6 тс); максимальная сила стягивания (сжимания) на концах сведенных рычагов - 29 кН (2,9 тс); максимальная длина разведения концов рычагов - 845 мм. масса изделия, заполненного рабочей жидкостью (не более) - 24,5 кг. |
Расширитель гидравлический средний РГС-80
|
Назначение: расширение проемов, проделывание проходов в завалах, подъем и перемещение объектов, стягивание, фиксация и разрушение различных конструкций, пережатие труб. Технические характеристики: рабочее давление - 80 МПа (800 кг/кв.см); максимальная расширяющая сила - 62 кН (6,2 тс); сила расширения на концах рычагов, разведенных на 400 мм - 37 кН (3,7 тс); максимальная сила расширения на концах сведенных рычагов - 30 кН (3,0 тс); максимальная стягивающая сила - 41 кН (4,1 тс); максимальная сила стягивания на концах рычагов, раскрытых на 400 мм- 23 кН (2,3 тс); максимальная сила стягивания (сжимания) на концах сведенных рычагов - 17 кН (1,7 тс); максимальная длина разведения концов рычагов - 785 мм. масса изделия, заполненного рабочей жидкостью (не более) - 19,0 кг. |
Расширитель гидравлический малый РГМ-80
|
Назначение: расширение проемов, проделывание проходов в завалах, подъем и перемещение объектов, стягивание, фиксация и разрушение различных конструкций, пережатие труб. Технические характеристики: рабочее давление - 80 МПа (800 кг/кв.см); максимальная расширяющая сила - 125 кН (12,5 тс); сила расширения на концах рычагов, разведенных на 400 мм - 60 кН (6,0 тс); максимальная сила расширения на концах сведенных рычагов - 45 кН (4,5 тс); максимальная стягивающая сила - 65 кН (6,5 тс); максимальная сила стягивания на концах рычагов, раскрытых на 400 мм- 35 кН (3,5 тс); максимальная сила стягивания (сжимания) на концах сведенных рычагов - 26 кН (2,6 тс); максимальная длина разведения концов рычагов - 540 мм. масса изделия, заполненного рабочей жидкостью (не более) - 19,0 кг. |
Расширитель большой РБГ-80
|
Назначение: расширение проемов, проделывание проходов в завалах, подъем и перемещение объектов, стягивание, фиксация и разрушение различных конструкций, пережатие труб. Технические характеристики: рабочее давление - 80 МПа (800 кг/кв.см); максимальная расширяющая сила - 110 кН (11,0 тс); максимальная стягивающая сила - 57 кН (5,7 тс); максимальная длина разведения концов рычагов - 830 мм. масса изделия, заполненного рабочей жидкостью - 24,5 кг. |
Расширитель средний РСГ-80
|
Назначение: расширение проемов, проделывание проходов в завалах, подъем и перемещение объектов, стягивание, фиксация и разрушение различных конструкций, пережатие труб. Технические характеристики: рабочее давление - 80 МПа (800 кг/кв.см); максимальная расширяющая сила - 62 кН (6,2 тс); максимальная стягивающая сила - 40 кН (4,0 тс); максимальная длина разведения концов рычагов - 780 мм. масса изделия, заполненного рабочей жидкостью - 19,5 кг. |
Гидроцилиндр двухстороннего действия с односторонним штоком ЦО-80М
|
Назначение: проделывание проходов в завалах, раздвижение, стягивание, поднимание и удержание грузов в фиксированном положении. Технические характеристики: рабочее давление - 80 МПа (800 кг/кв.см); максимальная расширяющая сила - 145 кН (14,5 тс); максимальная стягивающая сила - 60 кН (6,0 тс); рабочий ход штока - 320 мм; масса изделия, заполненного рабочей жидкостью (не более) - 12,5 кг. |
Гидроцилиндр двухстороннего действия с двухсторонними штоками ЦД-80М
|
Назначение: проделывание проходов в завалах, раздвижение, стягивание, поднимание и удержание грузов в фиксированном положении. Технические характеристики: рабочее давление - 80 МПа (800 кг/кв.см); максимальная расширяющая сила - 145 кН (14,5 тс); максимальная стягивающая сила - 60 кН (6,0 тс); рабочий ход штоков - 2х250=500 мм; масса изделия, заполненного рабочей жидкостью (не более) - 16,2 кг. |
Гидроцилиндр двухстороннего действия с односторонним штоком ЦО-80
|
Назначение: проделывание проходов в завалах, раздвижение, стягивание, поднимание и удержание грузов в фиксированном положении. Технические характеристики: рабочее давление - 80 МПа (800 кг/кв.см); максимальная расширяющая сила - 145 кН (14,5 тс); максимальная стягивающая сила - 60 кН (6,0 тс); рабочий ход штока - 340 мм; масса изделия, заполненного рабочей жидкостью (не более) - 16,5 кг. |
Гидроцилиндр двухстороннего действия с двухсторонними штоками ЦД-80
|
Назначение: проделывание проходов в завалах, раздвижение, стягивание, поднимание и удержание грузов в фиксированном положении. Технические характеристики: рабочее давление - 80 МПа (800 кг/кв.см); максимальная расширяющая сила - 145 кН (14,5 тс); максимальная стягивающая сила - 60 кН (6,0 тс); рабочий ход штоков - 2х275=550 мм; масса изделия, заполненного рабочей жидкостью (не более) - 22,0 кг. |
Станция насосная с двигателем "HONDA GXH-50" СН 64-1
|
Назначение: источник высокого давления, создает гидроэнергию с последующим нагнетанием в гидравлические системы механизмов инструмента. Особенности: позволяет осуществлять работу одним присоединенным к станции гидравлическим инструментом. Технические характеристики: номинальное давление - 80 МПа (800 кг/кв.см); давление открытия предохранительного клапана - 80+8 МПа (800+80 кг/кв.см); подача при номинальном давлении (не менее) - 0,8 л; вместимость бака (не менее) - 1,6 л; усилие на ручке сброса давления (не более) - 50 Н (5,0 кгс); усилие на ручке переключения исполнительного гидроустройства - 50 Н (5,0 кгс); масса изделия, заполненного рабочей жидкостью (не более) - 12,0 кг. |
Станция насосная с двигателем "HONDA GXH-50"на два
поочередно работающих инструмента СН 64-2
|
Назначение: источник высокого давления, создает гидроэнергию с последующим нагнетанием в гидравлические системы механизмов инструмента. Особенности: позволяет осуществлять работу одним из двух одновременно присоединенных к станции гидравлическим инструментом. При помощи коммутационного блока можно быстро переключать подачу гидроэнергии с одного инструмента на другой. Технические характеристики: номинальное давление - 80 МПа (800 кг/кв.см); давление открытия предохранительного клапана - 80+8 МПа (800+80 кг/кв.см); подача при номинальном давлении (не менее) - 0,8 л; вместимость бака (не менее) - 1,6 л; усилие на ручке сброса давления (не более) - 50 Н (5,0 кгс); усилие на ручке переключения исполнительного гидроустройства - 50 Н (5,0 кгс); масса изделия, заполненного рабочей жидкостью (не более) - 12,5 кг. |
Насосная установка с двигателем "HONDA" НУМ-25Х
|
Назначение: источник высокого давления, создает гидроэнергию с последующим нагнетанием в гидравлические системы механизмов инструмента. Особенности: позволяет осуществлять работу одним присоединенным к установке гидравлическим инструментом. Технические характеристики: номинальное давление - 80 МПа (800 кг/кв.см); давление открытия предохранительного клапана - 80+8 МПа (800+80 кг/кв.см); подача при номинальном давлении (не менее) - 0,8 л; расход при номинальном давлении - 0,4 л/мин; усилие на ручке сброса давления (не более) - 50 Н (5,0 кгс); габариты (длина, ширина, высота) - 260х230х270 мм; масса изделия, заполненного рабочей жидкостью (не более) - 6,5 кг. |
Насосная установка с двигателем "HONDA" на два инструмента
работающих поочередно НУМ-35Х
|
Назначение: источник высокого давления, создает гидроэнергию с последующим нагнетанием в гидравлические системы механизмов инструмента. Особенности: позволяет осуществлять работу одним из двух одновременно присоединенных к установке гидравлическим инструментом. При помощи коммутационного блока можно быстро переключать подачу гидроэнергии с одного инструмента на другой. Технические характеристики: номинальное давление - 80 МПа (800 кг/кв.см); давление открытия предохранительного клапана - 80+8 МПа (800+80 кг/кв.см); подача при номинальном давлении (не менее) - 0,8 л; усилие на ручке сброса давления (не более) - 50 Н (5,0 кгс); усилие на ручке переключения исполнительного гидроустройства - 50 Н (5,0 кгс); масса изделия, заполненного рабочей жидкостью (не более) - 8,5 кг. |
Насосная установка с двигателем "HONDA" на два инструмента
работающих одновременно НУМ-50Х
|
Назначение: источник высокого давления, создает гидроэнергию с последующим нагнетанием в гидравлические системы механизмов инструмента. Особенности: позволяет осуществлять работу двумя одновременно присоединенными к установке гидравлическими инструментами. Технические характеристики: номинальное давление - 80 МПа (800 кг/кв.см); давление открытия предохранительного клапана - 80+8 МПа (800+80 кг/кв.см); подача при номинальном давлении (не менее) - 0,8 л; усилие на ручке сброса давления (не более) - 50 Н (5,0 кгс); усилие на ручке переключения исполнительного гидроустройства - 50 Н (5,0 кгс); масса изделия, заполненного рабочей жидкостью (не более) - 19,5 кг. |
Насос ручной двухступенчатый НР 2/80 М
|
Назначение: источник высокого давления, создает гидроэнергию с последующей передачей в гидравлические системы механизмов инструмента. Особенности: взрывобезопасен, альтернативный источник высокого давления. Технические характеристики: номинальное давление - 80 МПа (800 кг/кв.см); давление открытия предохранительного клапана - 80+8 МПа (800+80 кг/кв.см); сила прикладываемая к ручке (не более) - 35 кг; масса изделия, заполненного рабочей жидкостью (не более) - 7,6 кг. |
Станция насосная с электроприводом СГС 1/80Э
|
Назначение: источник высокого давления, создает гидроэнергию с последующим нагнетанием в гидравлические системы механизмов инструмента. Особенности: позволяет осуществлять работу одним присоединенным к станции гидравлическим инструментом. Работает от источника электропитания 220 В или 360 В. Технические характеристики: номинальное давление - 80 МПа (800 кг/кв.см); давление открытия предохранительного клапана - 80+8 МПа (800+80 кг/кв.см); подача при номинальном давлении (не менее) - 0,8 л; вместимость бака (не менее) - 1,6 л; усилие на ручке сброса давления (не более) - 50 Н (5,0 кгс); усилие на ручке переключения исполнительного гидроустройства - 50 Н (5,0 кгс); масса изделия, заполненного рабочей жидкостью (не более) - 10,0 кг. |
Насосная станция СН-61
|
Назначение: источник высокого давления, создает гидроэнергию с последующим нагнетанием в гидравлические системы механизмов инструмента. Особенности: позволяет осуществлять работу одним присоединенным к станции гидравлическим инструментом. Технические характеристики: номинальное давление - 80 МПа (800 кг/кв.см); давление открытия предохранительного клапана - 80+8 МПа (800+80 кг/кв.см); подача при номинальном давлении (не менее) - 0,8 л; вместимость бака (не менее) - 1,6 л; усилие на ручке сброса давления (не более) - 50 Н (5,0 кгс); усилие на ручке переключения исполнительного гидроустройства - 50 Н (5,0 кгс); масса изделия, заполненного рабочей жидкостью (не более) - 12,0 кг. |
Насосная станция с двигателем "HONDA" СН-64
|
Назначение: источник высокого давления, создает гидроэнергию с последующим нагнетанием в гидравлические системы механизмов инструмента. Особенности: позволяет осуществлять работу одним присоединенным к станции гидравлическим инструментом. Технические характеристики: номинальное давление - 80 МПа (800 кг/кв.см); давление открытия предохранительного клапана - 80+8 МПа (800+80 кг/кв.см); подача при номинальном давлении (не менее) - 0,8 л; вместимость бака (не менее) - 1,6 л; усилие на ручке сброса давления (не более) - 50 Н (5,0 кгс); усилие на ручке переключения исполнительного гидроустройства - 50 Н (5,0 кгс); масса изделия, заполненного рабочей жидкостью (не более) - 13,5 кг. |
Насос ручной двухступенчатый НР 2/80
|
Назначение: источник высокого давления, создает гидроэнергию с последующей передачей в гидравлические системы механизмов инструмента. Особенности: взрывобезопасен, альтернативный источник высокого давления. Технические характеристики: номинальное давление - 80 МПа (800 кг/кв.см); давление открытия предохранительного клапана - 80+8 МПа (800+80 кг/кв.см); сила прикладываемая к ручке (не более) - 35 кг; масса изделия, заполненного рабочей жидкостью (не более) - 8,8 кг |

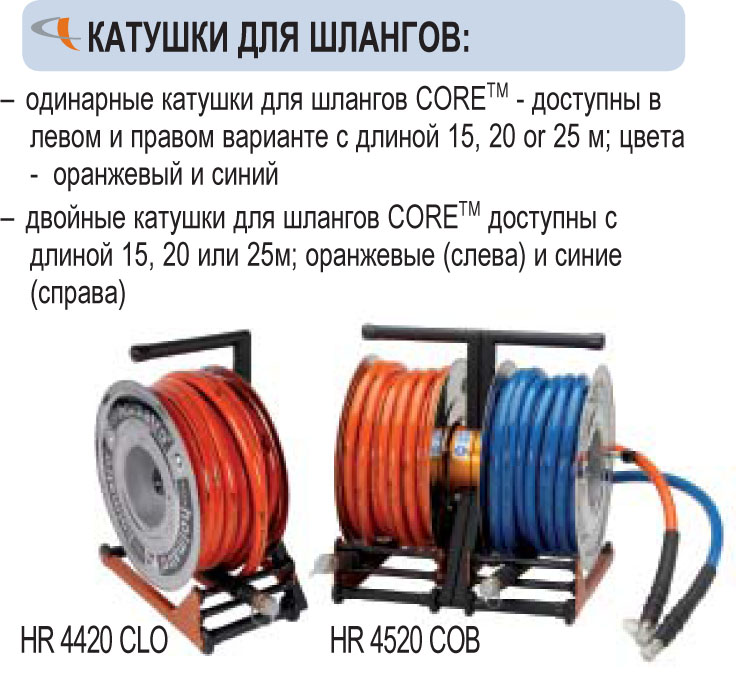

Удлинитель барабанный УБ 1/15М
|
Назначение: передача гидравлической энергии от источника энергии к гидравлическому инструменту. Особенности: применяется в комплекте с гидростанцией для увеличения зоны работ гидравлического инструмента. Технические характеристики: рабочее давление - 80 МПа (800 кг/кв.см); длина парного рукава - 15 м; масса изделия, заполненного рабочей жидкостью (не более) - 7,2 кг. |

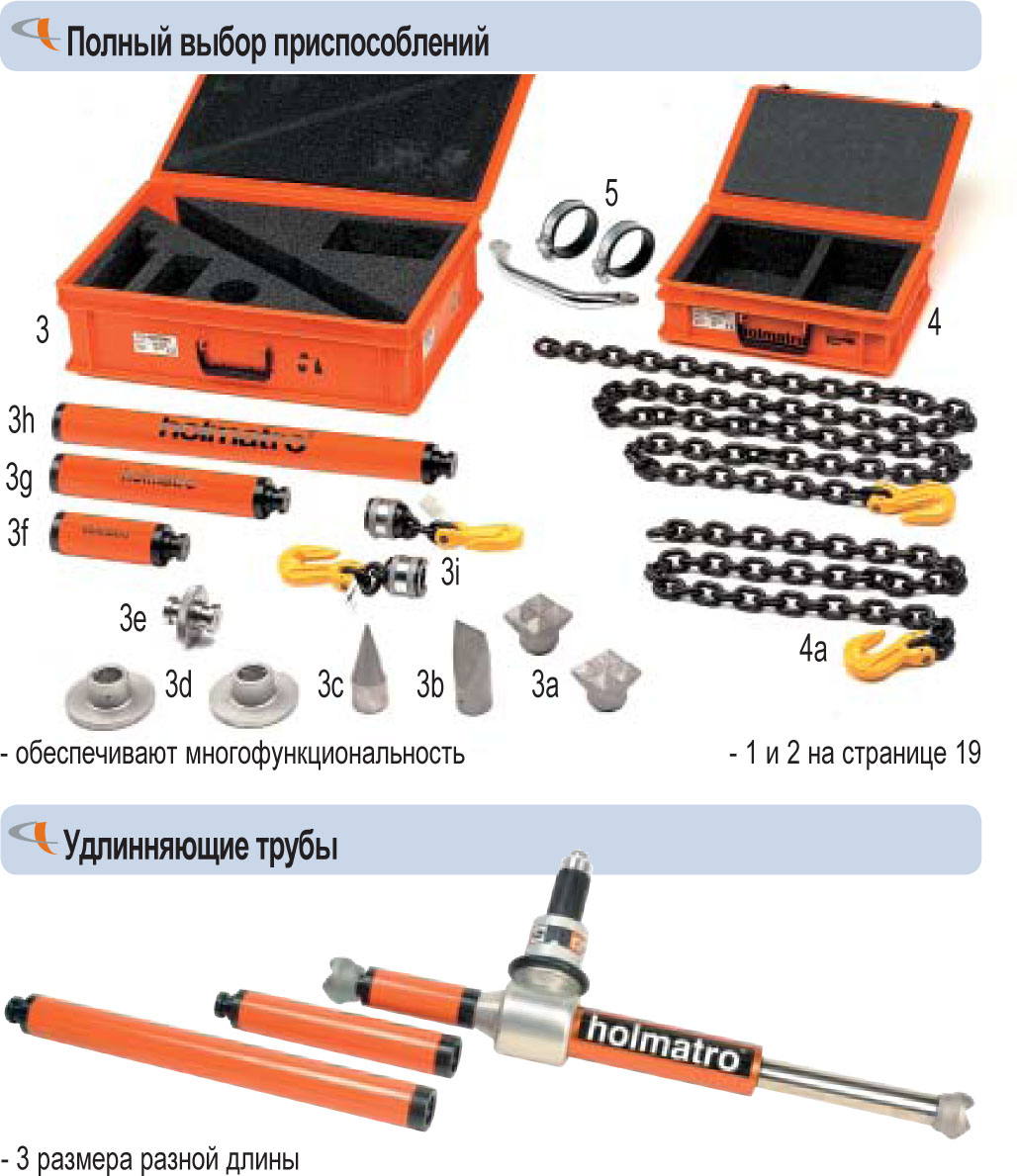

Крюки, захваты, цепи, упоры, серьги
|
Назначение: используется с различными видами гидравлического инструмента для расширение функций при проведении аварийно-спасательных и иных работ. Особенности: комплект многофункционален, надежен, каждое из приспособлений быстро присоединяется (крепится) к соответствующему инструменту.
|
Удлинитель барабанный УБ 1/15
|
Назначение: передача гидравлической энергии от источника энергии к гидравлическому инструменту. Особенности: применяется в комплекте с гидростанцией для увеличения зоны работ гидравлического инструмента. Технические характеристики: рабочее давление - 80 МПа (800 кг/кв.см); длина парного рукава - 15 м; масса изделия, заполненного рабочей жидкостью (не более) - 7,5 кг. |

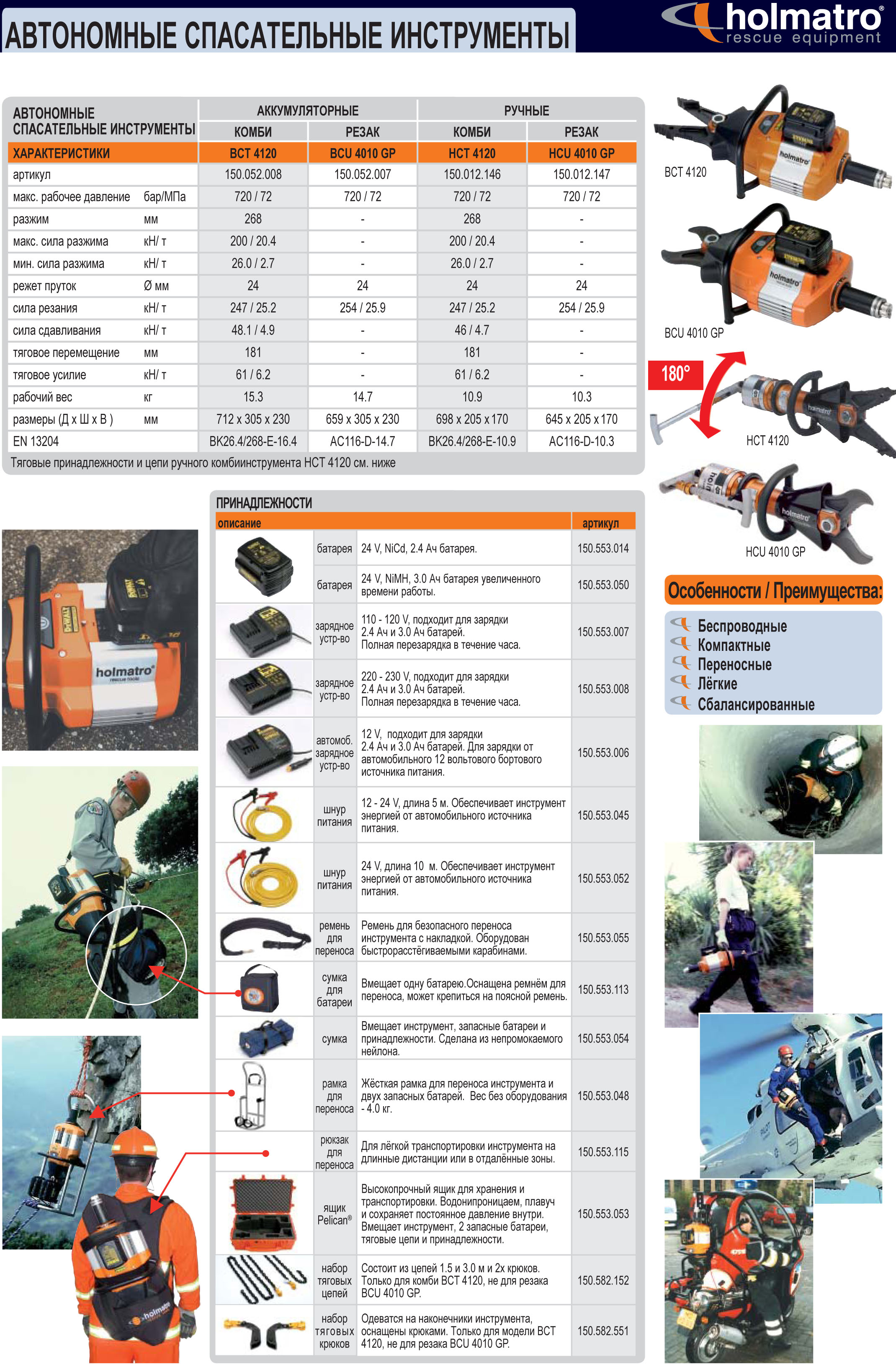

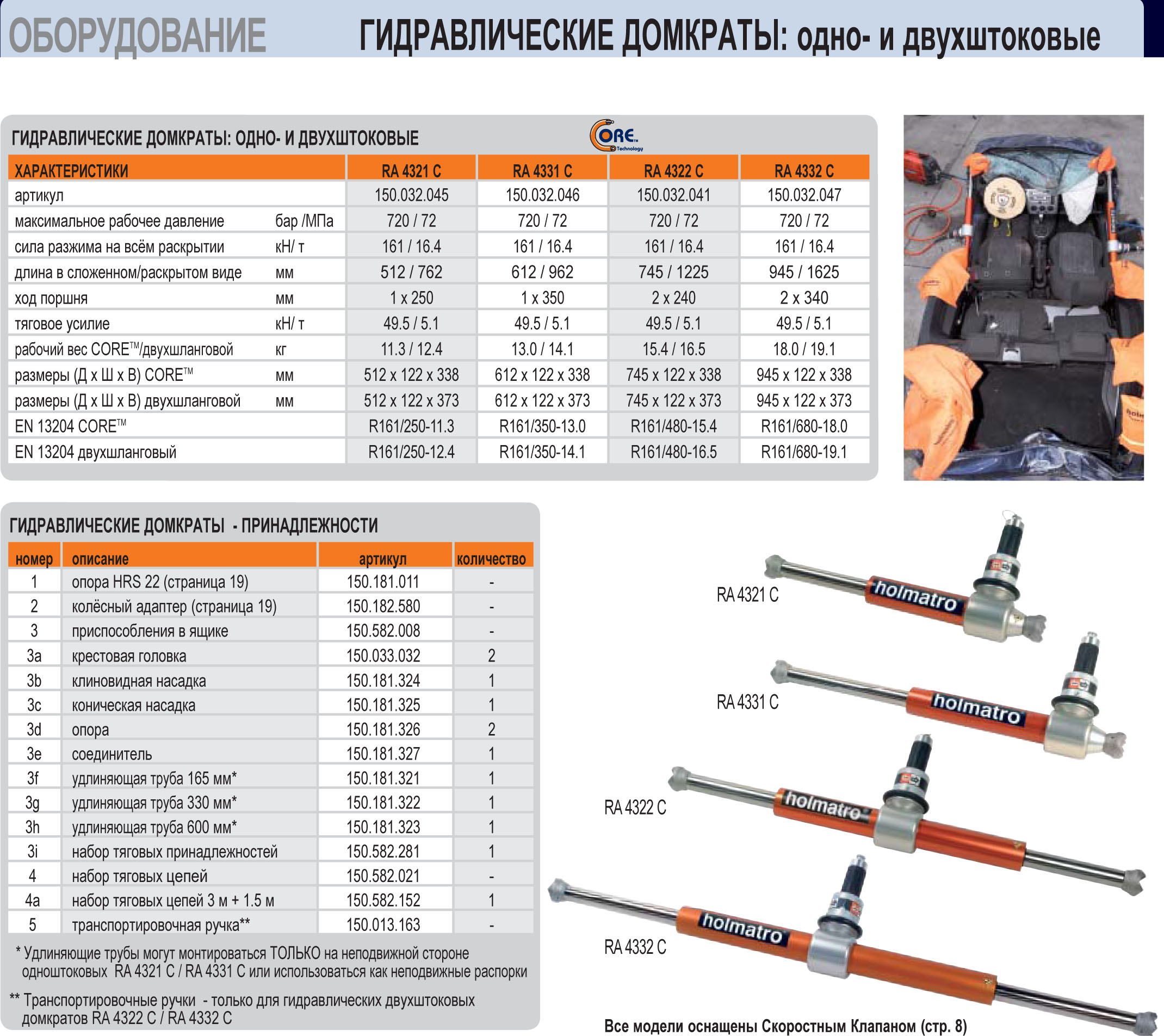

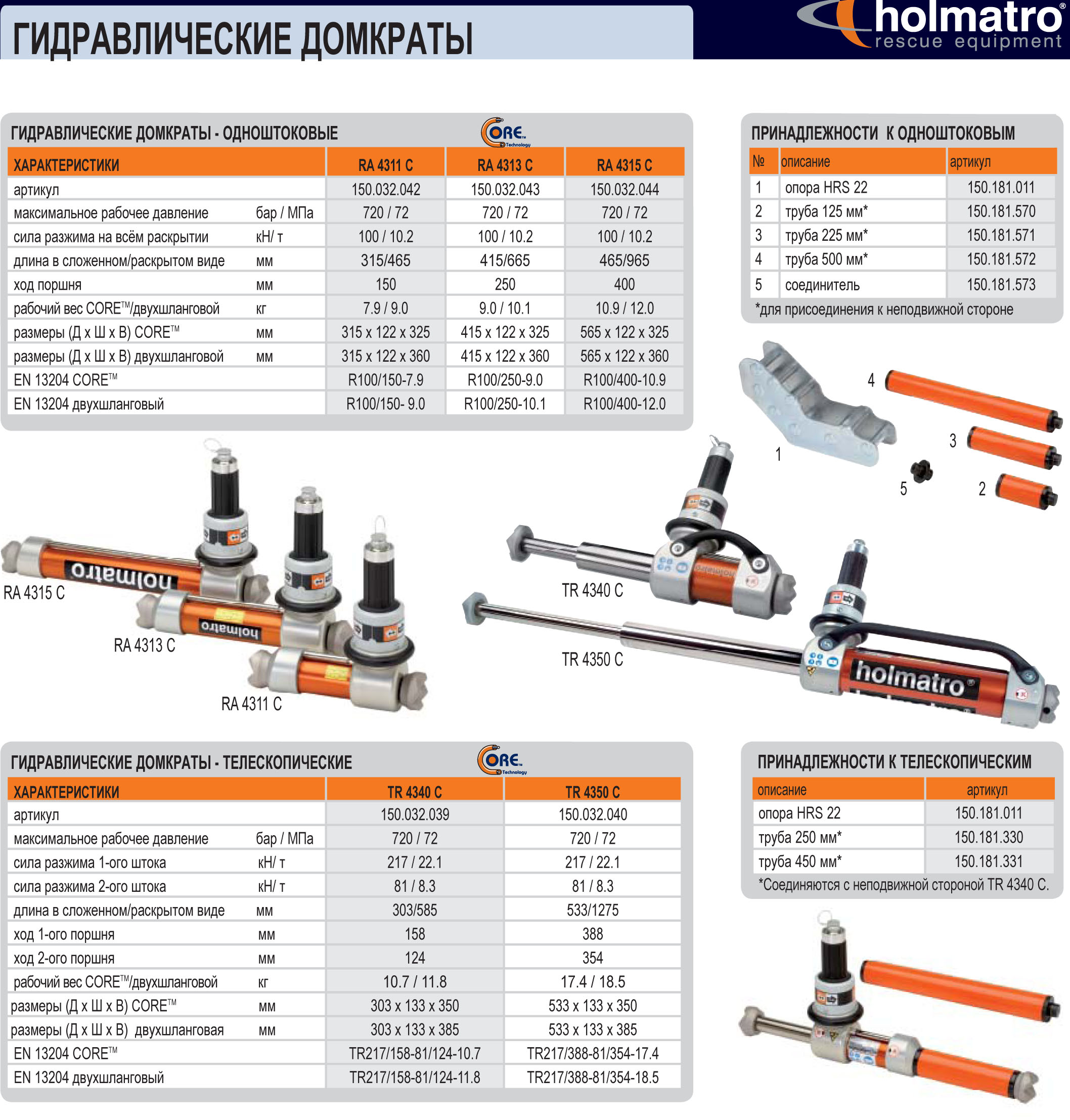

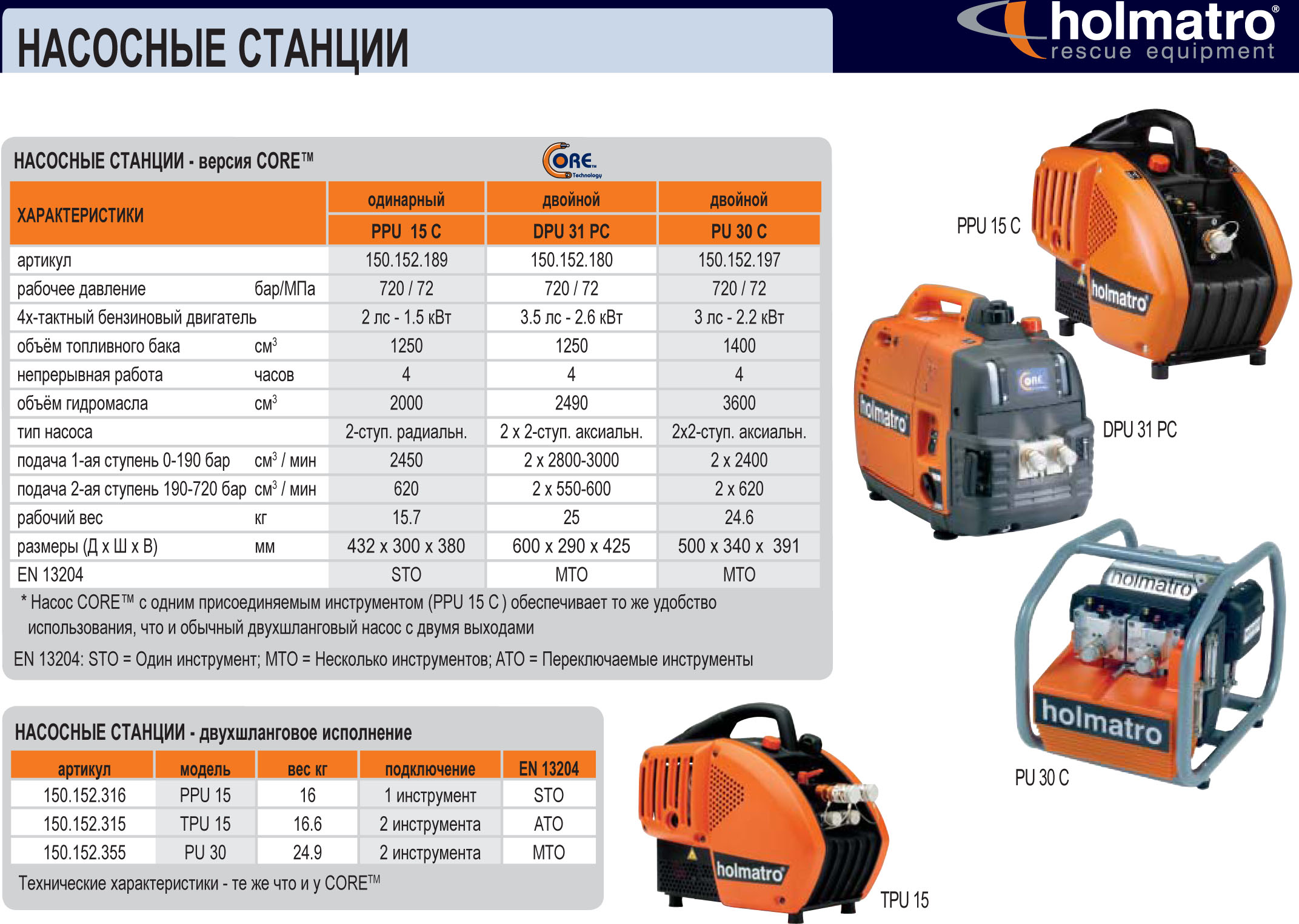

II.>ГАСИ марки «Holmatro»
