3.1Основные характеристики строительных машин и механизмов.

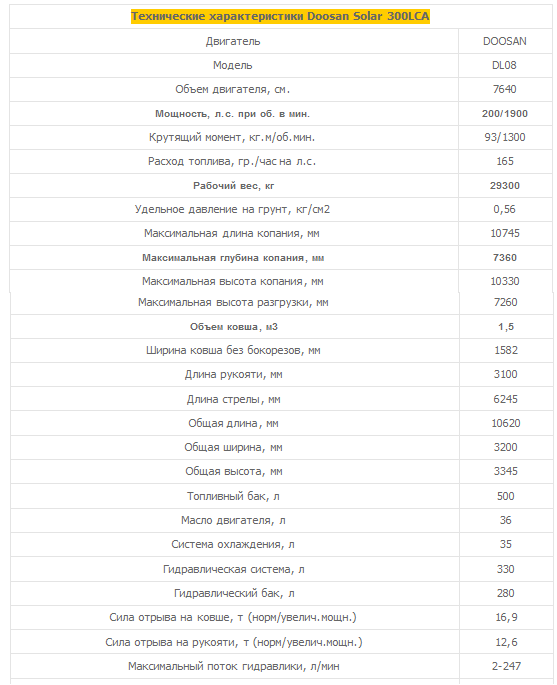

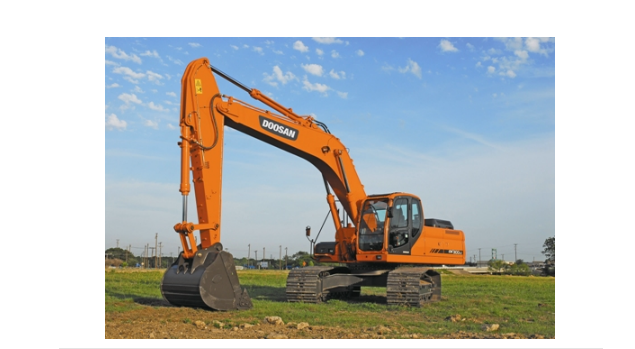

Экскаватор Doosan Solar 300LCA

Расчёт автотранспорта для отвоза грунта с учётом бесперебойной работы экскаватора

При отвозке грунта число транспортных средств «А» определяется исходя из продолжительности полного цикла t₀ и продолжительности погрузки эксваватором одной автомашины t₁ по формуле;

;где

V₁-скорость движения автомобиля с грузом(км\ч)

V₁-скорость движения автомобиля без груза(км\ч)

L₁ , L₂- длинна перевозки

t₁- продолжительность погрузки эксковатом машины, рассчитывается по формуле:

t₁=n ц₁; где

ц₁-продолжительность 1го цикла экскаватора;

n-количество ковшей, погружаемых экскаватором в машину

ц₁=1мин\ц

ц- принимаем по ЕНиР №2, в1(приложение4)

Для отвозки принимаем Урал 55571-40

V₁-45 км\ч

V₂-45 км\ч

l₁, l₂- 8 км

Грунт суглинок(ƍ=2400кг\м³) в разрыхлённом (ƍ=2000кг\м³)(ЕНиР)

Экскаватор Doosan Solar 300LCA с ёмкостью ковша 0,5 м³

Вес одного ковша 2400*0.5=1200кг

Продолжительность 1го цикла экскаватора

Ц=2,5

Тогда Ц₁=1мин/Ц=1мин/2.5/2.5=0.4мин

Грузоподъемность машины 10000 кг, т.е. количество ковшей, которые нужно погрузить в машину

n=10000/1200=8(ковшей)

Время загрузки машины:

t₁=n*ц₁=8*0,4=3,2(мин)

t₂-время на разгрузку машины назначаем 2мин.

t₃- время на ожидание начала погрузки у экскаватора 3 мин.

Для производства земляных работ принимаем экскаватор Doosan Solar 300LCA

13 автосамосвалов Урал 55571-40; Бульдозер колёсный Амкодор 872

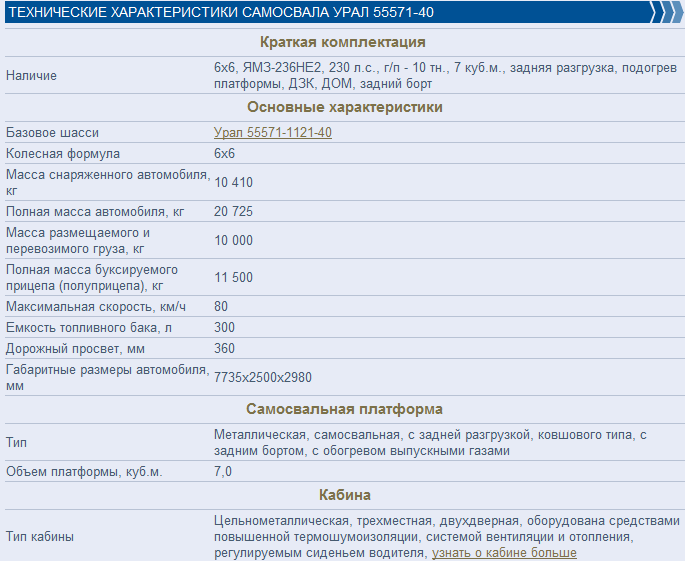

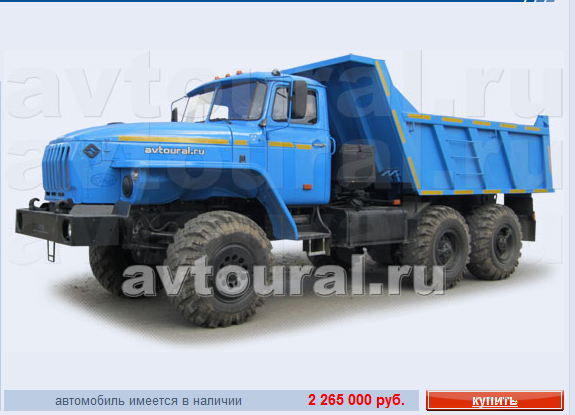

Самосвал Урал 55571-40.

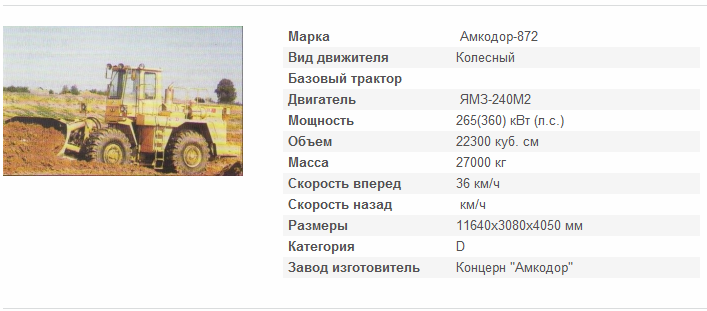

Бульдозер Амкодор 872

Расчёт стрелового самоходного крана

Определяем требуемую грузоподъёмность

Q_тр= Р_э+ Р_о

Q_тр=1,96+0,3=2,26 т.

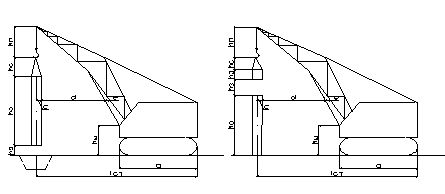

Определяем требуемую высоту подъёма

h_cтр= h₀+ h_з+ h_э+ h_с+ h_п= 2,1+0,6+0,6+2+2,2 =7,5 м.

Определяем вылет стрелы крана

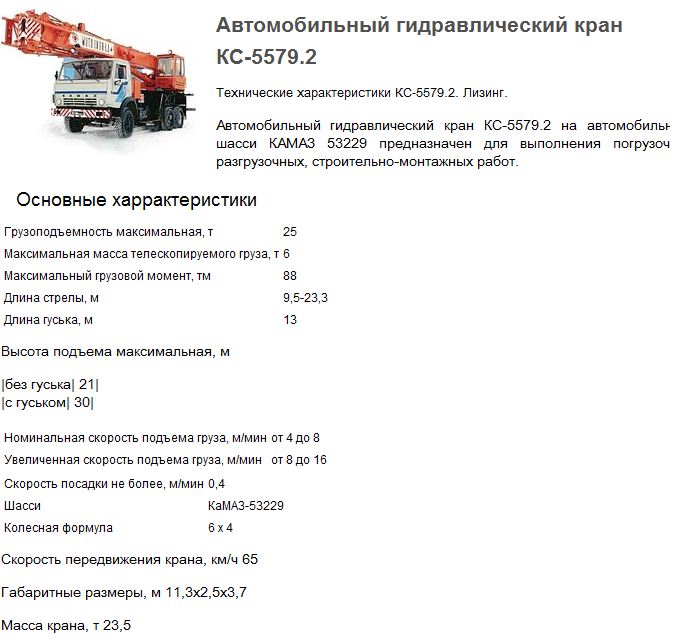

Автокран

Расчёт автотранспорта для перевозки фундаментных пит и блоков

1. Определяем сменную производительность транспортного средства

Р - грузоподъемность транспортного средства

Т – полезное время работы

К – коэфицент использования грузоподъёмности транспортного средства

t_ц – время цикла( погрузки, разгрузки и перевозки)

l –расстояние перевозки

v – средняя скорость

время разгрузки

2. Определяем необходимое количество машин:

Q – грузовой поток

сменная производительность

t- время перевозки в днях

K – коэфицент ёмкости

Q=27*0,93+9*0,45+2*0,3+16*1,9+4*0,87+124*1,96+48*0,96+32*0,7=375,16т. 9 См исходные данные)

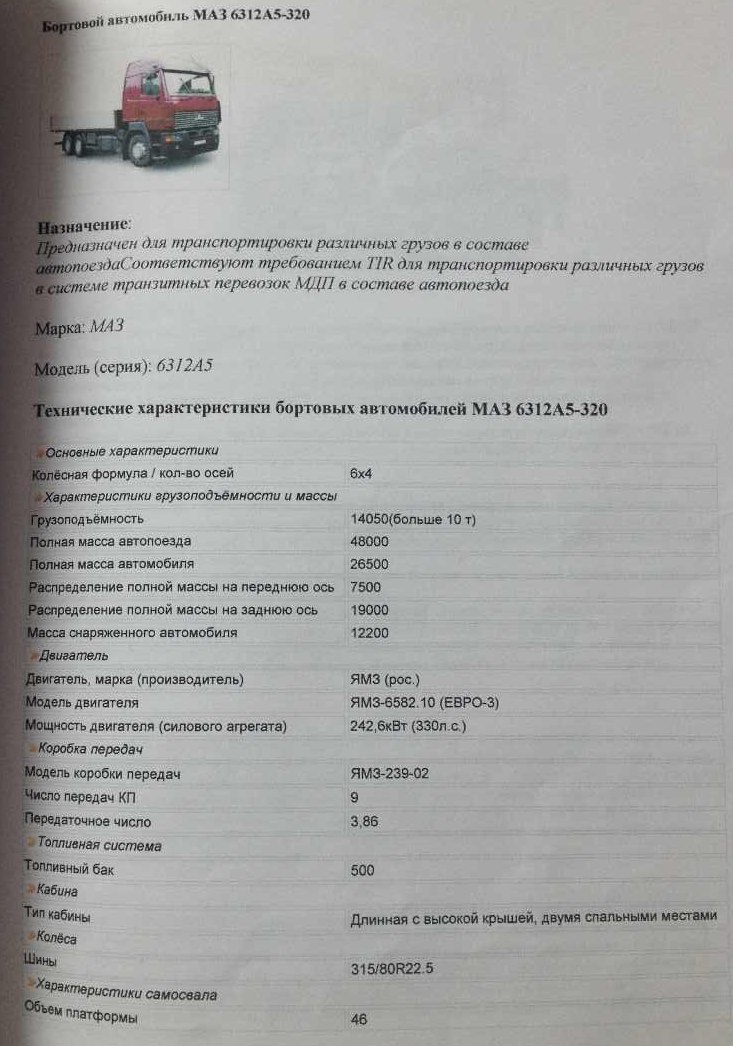

Принимаем 1ну машину МАЗ 6312А5-320

4. Список литературы.

СНиП 3.03.01-87. Несущие и ограждающие конструкции.

СНиП 2.02.01-83 .Основания зданий и сооружений.

#M12291 871001100СНиП 3.03.01-87#S пп. 3.9, 3.11

СНиП 12-03-2001 Безопасность труда в строительстве. Ч.1. Общие требования.

СНиП 12-04-2002. Безопасность труда в строительстве. Ч.2. Строительное производство.

ГОСТ 12.2.003-91. ССБТ. Оборудование производственное. Общие требования безопасности.

ГОСТ 17.4.3.02-85 Правила производства земляных работ.

ЕНиР сборник №2 "Земляные работы, механизированные и ручные земляные работы".

ТКП 45-5.01-254-2012 (02250)

Гаевой Усик «Дипломное и курсовое проектирование Технология ТОС»

НЗТ №2 «Ручные земляные работы»

http://www.excavator-sdm.ru/doosan_solar_300lca/

http://avtoural.ru/каталог-техники/коммунальная-техника/самосвал-урал-55571-40-с-задней-разгрузкой

http://gtn.astrobl.ru/catalog/13/?p=10

http://www.soliz.by/katalog-avtomobilej/item/katalog-avtokranov/avtomobilnyj-gidravlicheskij-kran-ks-55792
