2.5. Требования к качеству и приемке работ

 Земляные работы:

До начала производства земляных работ при отрывке котлована необходимо проверить готовность ранее выполненных работ и их качество:

• Геодезическая разбивка - точность 10 мм;

• Срезка растительного слоя - отсутствие растительного слоя.

При определении оптимального варианта землеройной машины предпочтительный выбор был - экскаватор, т.к.:

     Бульдозеры - разрабатывают грунт до глубины 2 м, но перемещают его максимум на 200 м, в нашем случае дальность транспортирования превышает данное расстояние.



     Скреперы - также невыгодно использовать, т.к. дальность транспортировки ими груза составляет 5-6 км.

     При подборе самосвалов учитывались два показателя: объем ковша экскаватора и дальность транспортировки с учетом этих факторов оптимальным вариантом является автосамосвал Урал 55571-40

2.5 СХЕМА ОПЕРАЦИОННОГО КОНТРОЛЯ КАЧЕСТВА РАБОТ

N пп	контролируемая операция	требования	способы и средства контроля	кто привл. к контролю	кто привлекается
1	срезка растительного слоя	отсутствие растительного грунта	визуально	мастер
2	закрепление на местности осей и границ котлована	соответствие технологической карте - 10 мм	с помощью нивелира	прораб	геодезист
3	последовательн. разработки грунта	соответствие технологической карте	визуально	мастер в процессе выполнения работ
4	правильность разработки грунта	соответствие технологической карте	визуально геодезич. разраб. Знаки	мастер в процессе выполнения работ
5	величина недобора грунта	отклонение +10 мм	обноска визирка нивелир	прораб в процессе выполнения работ
6	планирование дна котлована	отклонение +5 мм



   Монтаж фундаментных плит и блоков

#G0Этапы работ	Контролируемые операции	Контроль (метод, объем)	Документация
Подготовительные работы	Проверить: - наличие документа о качестве; - качество поверхности и внешнего вида блоков, точность их геометрических размеров; - перенос основных осей фундаментов на обноску; - подготовку фундаментных блоков к монтажу, в том числе очистку опорных поверхностей от загрязнений и наледи.	Визуальный Визуальный, измерительный Измерительный Визуальный, каждый элемент	Паспорта на плиты и блоки, общий журнал работ
Установка фундаментных блоков	Контролировать: - установку фундаментных блоков, соответствие их положения в плане и по высоте требованиям проекта; - плотность примыкания подошвы фундаментных блоков к поверхности основания; - заполнение швов цементным раствором согласно требованиям проекта.	Измерительный, каждый элемент Визуальный То же	Общий журнал работ
Приемка выполненных рабо г	Проверить: - отклонение от вертикали плоскостей блоков стен; - отклонение осей фундаментных блоков относительно разбивочных осей; - заполнение швов между блоками раствором.	Измерительный, каждый элемент То же Визуальный	Исполнительная геодезическая схема, акт приемки работ
Контрольно-измерительный инструмент: нивелир, рулетка, линейка металлическая, отвес, правило
Операционный контроль осуществляют: мастер (прораб), геодезист - в процессе выполнения работ. Приемочный контроль осуществляют: работник службы качества, мастер (прораб), представитель технадзора заказчика

Контроль точности устройства сборных ленточных фундаментов

Перед началом строительных работ на фундаментных блоках должны быть нанесены риски, определяющие оси. При наличии на изделиях рисок необходимо уточнить их положение. При правильной геометрической форме блока за продольную и поперечную оси принимают линии, соединяющие две точки пересечения диагоналей боковых стенок (рис.15).

Рис.15. Оси и риски блока:

1 - продольная ось; 2 - поперечная ось; 3 - металлические пластинки; 4 - риски

Оси обозначают на гранях как следы пересечения плоскостей, проведенных через поперечные и продольные оси перпендикулярно к верхней грани. При этом наносят не все показанные на рис.15 риски, а те, которые нужны для установки блока.

В плановом положении блоки устанавливают по механическим центрирам, если применяют метод отвесной линии, или по теодолиту, если используют метод вертикальной плоскости.

Для установки и выверки фундаментных блоков по высоте необходимо иметь на дне котлована два дополнительных репера с отметками на них уровня заложения подошвы фундамента.

Последовательность контрольных измерений в процессе устройства сборных ленточных фундаментов может быть такой:

1) Насыпают выравнивающий слой, например из песка, толщиной около 10 см и шириной на 20 см больше размера подушки (рис.16).

2) Размечают шпильками или кольями положение угловых и маячных блоков на дне котлована.

3) Устанавливают с внешней стороны шпилек или кольев на песчаной подушке рамки или доски с метками осей блоков и выверяют их плановое положение.

4) Определяют высотное положение рамок или досок по нивелиру и устанавливают их на проектную отметку.

5) Утрамбовывают и выравнивают песчаную подушку до уровня рамки или досок.

6) Устанавливают на подготовленное основание блоки так, чтобы их основные метки совпали с метками рамок или досок.

7) Проверяют по нивелиру положение угловых и маячных блоков (в этом случае отсчет по рейке, стоящей на блоке, должен быть меньше отсчета по рейке в реперной точке на толщину блока).

8) Производят контрольные плановые измерения сторон и диагоналей в секциях, ограниченных угловыми и маячными блоками, и сравнивают их с проектными размерами;

9) Натягивают на уровне верхнего наружного ребра углового и маячного блоков или между маячными блоками причалку и по ней контролируют установку других блоков, заполняя промежуток.

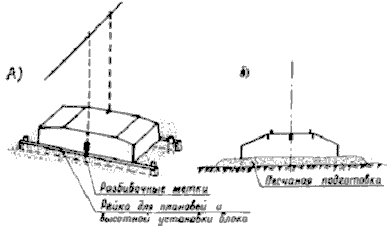

Рис.16. Контроль точности установки подушки по разбивочным меткам:

а - общий вид; б - разрез

При устройстве фундамента необходимо выполнить разбивку отверстий для пропуска подземных коммуникаций. Плановое положение вводов определяют промерами от основных осей, а высотное - от реперов. Разбивка вводов должна осуществляться до сборки блоков.

2.6 Безопасность труда, охрана окружающей среды, ТБ

Ответственность за выполнение мероприятий по технике безопасности, охране труда, промсанитарии, пожарной и экологической безопасности возлагается на руководителей работ, назначенных приказом. Ответственное лицо осуществляет организационное руководство монтажными работами непосредственно или через бригадира. Распоряжения и указания ответственного лица являются обязательными для всех работающих на объекте.

     Охрана труда рабочих должна обеспечиваться выдачей администрацией необходимых средств индивидуальной защиты (специальной одежды, обуви и др.), выполнением мероприятий по коллективной защите рабочих (ограждения, освещение, вентиляция, защитные и предохранительные устройства и приспособления и т.д.), санитарно-бытовыми помещениями и устройствами в соответствии с действующими нормами и характером выполняемых работ. Рабочим должны быть созданы необходимые условия труда, питания и отдыха. Работы выполняются в спецобуви и спецодежде. Все лица, находящиеся на строительной площадке, обязаны носить защитные каски.

     Решения по технике безопасности должны учитываться и находить отражение в организационно-технологических картах и схемах на производство работ.

Сроки выполнения работ, их последовательность, потребность в трудовых ресурсах устанавливается с учетом обеспечения безопасного ведения работ и времени на соблюдение мероприятий, обеспечивающих безопасное производство работ, чтобы любая из выполняемых операций не являлась источником производственной опасности для одновременно выполняемых или последующих работ.

Санитарно-бытовые помещения, автомобильные и пешеходные дороги должны размещаться вне опасных зон. В вагончике для отдыха рабочих должны находиться и постоянно пополняться аптечка с медикаментами, носилки, фиксирующие шины и другие средства для оказания первой медицинской помощи. Все работающие на строительной площадке должны быть обеспечены питьевой водой. Размещение строительных машин должно быть определено таким образом, чтобы обеспечивалось пространство, достаточное для обзора рабочей зоны и маневрирования при условии соблюдения расстояния безопасности.

На стройплощадке обязательно должен быть График движения основных строительных машин по объекту.

Земляные работы:



До начала производства земляных работ в местах расположения действующих подземных коммуникаций должны быть разработаны и согласованы с организациями, эксплуатирующими эти коммуникации, мероприятия по безопасным условиям труда, а расположение подземных коммуникаций на местности обозначено соответствующими знаками или надписями.

Производство земляных работ в зоне действующих подземных коммуникаций следует осуществлять под непосредственным руководством прораба или мастера, а в охранной зоне кабелей, находящихся под напряжением, или действующего газопровода, кроме того, под наблюдением работников электро- или газового хозяйства.

При обнаружении взрывчатых материалов земляные работы в этих местах следует немедленно прекратить до получения разрешения от соответствующих организаций.

Перед началом производства земляных работ на участках с возможным заражением почвы (свалка, скотомогильники, кладбища и т.п.) необходимо разрешение органов Государственного санитарного надзора.

Котлованы и траншеи, разрабатываемые в местах где происходит движение людей или транспорта, должны быть ограждены с учетом требований ГОСТ 23407-78. На ограждения необходимо устанавливать предупредительные знаки и надписи, а в ночное время сигнальное освещение. Места перехода людей через траншеи должны быть оборудованы переходными мостиками, освещенными в ночное время.

Разрабатывать грунт в котлованах и траншеях “подкопом” не допускается.

Валуны и камни, а также отслоения грунта, обнаруженные на откосах, должны быть удалены.

     При производстве строительно-монтажных работ на стройплощадке руководствоваться требованиями СНиП 23-03-2003 "Защита от шума".

     В период строительства установить постоянный контроль содержания предельных величин вибрации и шума.

     Работы, связанные с применением таких строительных машин, как экскаваторы, бульдозеры, краны, компрессорные установки и т.п., вести с 8.00 до 21.00 часа.

Плодородный (растительный) слой почвы в основании насыпей и на площади, занимаемой различными выемками, до начала основных земляных работ должен быть снят. Размеры снятия слоя устанавливаются проектом организации строительства. Снятый грунт перемещается в отвал для использования его при рекультивации или повышении плодородия малопродуктивных земель. Растительный слой допускается не снимать:

при толщине растительного слоя менее 10 см;

на болотах, заболоченных и обводненных участках;

на почвах с низким плодородием;

при разработке траншей шириной поверху 1м и менее.

Необходимость снятия и толщина слоя устанавливаются с учетом уровня плодородия, природной зоны в соответствия с действующими стандартами. При этом необходимо учесть, что снятие растительного слоя следует производить, когда грунт находится в немерзлом состоянии.

Способы хранения грунта и защиты его от эрозии, подтопления, загрязнения устанавливаются в проекте организации строительства.

Недопустимо использовать растительный слой для устройства перемычек, подсыпок и других постоянных и временных земляных сооружений.

Зеленые насаждения - деревья, декоративный кустарник, рельеф местности, представляющий собой экзотическое своеобразие, должны быть защищены и максимально сохранены.

Если при производстве земляных работ будут обнаружены археологические и палеонтологические объекты, то следует работы приостановить и сообщить об этом местным органам власти.

Для предохранения грунтов от промерзания применение быстротвердеющей пены не допускается:

на водосборной территории открытого источника водоснабжения в пределах зоны санитарной охраны водопроводов и водоисточников ;

в пределах зоны санитаркой охраны подземных централизованных хозяйственно-питьевых водопроводов;

на территориях, расположенных выше по течению подземного потока в районах, где подземные воды используются для хозяйственно-питьевых целей;

на пашнях и кормовых угодьях.

Земляные работы в затопляемых поймах, сброс воды после намыва, подводные земляные работы осуществляются по проекту, согласованному с государственными водохозяйственными и здравоохранительными учреждениями, а в водоемах, имеющих значение, - с рыбохозяйственными, в морских акваториях - с гидрометеослужбой (учреждением).

При производстве дноуглубительных работ или намыве подводных отвалов в водоемах, имеющих рыбохозяйственное значение, общая концентрация механических взвесей должна быть в пределах норм, установленных государственными рыбохозяйственными учреждениями.

Смыв грунта с палуб грунтовозных судов допускается только в районе подводного отвала.

Сроки производства и способы подводных земляных работ следует назначать с учетом экологической обстановки и природных биологических ритмов (нерест, миграция рыб и пр.) в зоне производства работ.

Основными причинами травматизма при производстве земляных работ являются незнание линейным инженерно-техническим персоналом и рабочими конкретных условий производства работ, обрушение грунтовых масс в процессе их разработки и при последующих работах в котлованах, траншеях или отдельных выемках, например при усилении фундаментов, нарушение правил эксплуатации землеройных и других строительных машин и механизмов.

Разработка грунта в зоне расположения подземных коммуникаций (кабели, газопроводы и др.) разрешается только с согласия организаций, ответственных за эксплуатацию этих коммуникации, с принятием необходимых мер по их сохранению и безопасности.

Рытье траншей и котлованов с вертикальными стенками без устройства креплений разрешается в зависимости от вида грунта на глубину не более 1,5 м. При большей глубине необходимо крепление стенок или устройство откосов. Котлованы и траншеи должны быть огорожены. Движущиеся по отсыпанной насыпи транспортные и землеройные машины не должны приближаться к бровке ближе чем на 0,5 м.

При работе в ночное время рабочие места должны быть освещены, а землеройные, транспортные и землеройно-транспортные машины должны иметь индивидуальное освещение.

действия экскаватора. Экскаватор может перемещаться только по ровной поверхности, а при слабых грунтах — по настилу из шпал или щитов. При подготовке пути для перемещения экскаватора ковш его должен быть отведен в сторону и опущен на грунт. Предельные уклоны при работе скреперов: продольный —10°, поперечный — 18°.

При работе бульдозера запрещается во избежание поломки или опрокидывания поворачивать его с загруженным или заглубленным в грунт отвалом. Запрещается перемещать бульдозером грунт на подъем более 10° и под уклон более 30°, а также выдвигать отвал за бровку откоса выемки (при сталкивании грунта под откос). На пересеченной местности и по плохой дороге бульдозер должен перемещаться только при низких передачах двигателя. Особенно тщательно необходимо соблюдать правила по технике безопасности при производстве работ в зимнее время.

Разработка котлованов в мерзлых грунтах без креплений допускается при обеспечении их устойчивости и предельных величин крутизны откосов, рекомендуемых в табл. 1.3. В период установившихся отрицательных температур воздуха (ниже —10°С) допускается разрабатывать в неустойчивых грунтах котлованы глубиной до 4 м способом естественного промораживания грунтов без устройства креплений, принимая крутизну откосов, как для твердомерзлых грунтов. Имеется в виду, что промерзание боковой поверхности и откосов обеспечит их устойчивость от обрушения. Разработка котлованов в сухих песчаных и сыпучемерзлых грунтах способом промораживания не допускается.

Перед выполнением земляных работ в особо опасных условиях (работы в охранной зоне воздушных линий электропередачи) механизаторы получают письменный наряд-допуск, определяющий безопасные условия работы с указанием в нем опасных зон и необходимых мероприятий по технике безопасности.
