СОДЕРЖАНИЕ
Лист 3 3
32 40 |
Наименование
1.ОБЛАСТЬ ПРИМЕНЕНИЯ И ОБЩИЕ СВЕДЕНИЯ
2. Технология и организация строительного
ПРОЦЕССА
3. МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ
4. СПИСОК ЛИТЕРАТУРЫ.
1. Область применения и общие сведения.
В карте рассматриваются следующие работы:
Планировка площадки бульдозером, срезка растительного слоя бульдозером,
разработка грунта в котловане, доработка грунта, перемещение грунта
буьдозером, устройство съездов, монтаж фундаментных плит,монтаж фундаментных блоков.
В качестве землеройной техники использовать экскаватор с обратной лопатой Doosan Solar 300LCA
В качестве автомобильного транспорта для вывозки грунта и ввозки песчано-гравийной смеси использовать Урал 55571-40.
Снятие плодородного слоя и засыпка песчано-гравийной смеси выполняется бульдозером АМКОДОР 872.
Технические характеристики машин, используемых при возведении подземной части здания приведены в Приложении А.
1.2. Основные нормативы и указания, используемые при разработке:
- СНиП 12-03-2001 "Безопасность труда в строительстве", ч.1.
- СНиП 12-04-2002 "Безопасность труда в строительстве", ч.2.
- СНиП 5.02.02-86 "Нормы потребности в строительном инструменте".
- СНиП 3.02.01-87 "Земляные сооружения, основания и фундаменты".
-ЕНиР сборник №2 "Земляные работы, основания и фундаменты".
-ТКП 45-5.01-254-2012 (02250)
технологическая карта разработана на установку фундаментных блоков.
- СНиП 12-03-2001. «Безопасность труда в строительстве. Часть 1. Общие требования»;
- СНиП 12-04-2002. «Безопасность труда в строительстве. Часть 2. Строительное производство»;
- ГОСТ 12.3.002-75* "Процессы производственные. Общие требования безопасности";
- РД 102-011-89. Охрана труда. Организационно-методические документы.
2. Технология и организация строительного процесса
2
.1.
Ведомость подсчёта объёмов работ

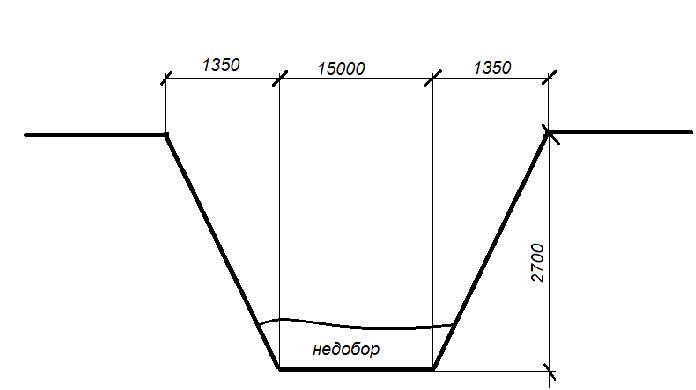

2) Показатель глубины откоса
1/m=1:0,5
3) Определяем размер откоса
с=m*h
с=0,5*2,7=1,35
4) Определяем объём котлована
Vк=(Fн+Fв)/2*h = (402+522,15)/2*2,7=1247 м3
Таблица 1
Ведомость подсчёта объёмов работ
№ |
Наименование процесса |
Ед. изм. |
Кол. |
Формула подсчёта, эскиз |
1 |
Планировка площадки |
1000м2 |
2,36 |
Fпл=(29,5+2*10)*(17,7+2*10)=2361м2 |
2 |
Срезка растительного слоя |
1000м2 |
2,36 |
Fпл=(29,5+2*10)*(17,7+2*10)=2361м2 |
3 |
Разработка грунта в котловане -в транспорт -в отвал |
100м3 100м3 |
9,98 2,49 |
Vотв=1247*0,2=249,4 Vтр.=1247-249,4=997,6 |
4 |
Доработка грунта -механизир. -в ручную |
100м3 1м3 |
11,22 123,7 |
Vмех=1247*0,9=1122,3 Vвруч=1247*0,2=124,7 |
5 |
Разработка и перемещение грунта бульдозером |
100м3 |
9,72 |
Vотв=1247*0,2=249,4
|
6 |
Устройство съездов |
100м3 |
1,62 |
V=(h*b/2*l)*2=2,7*10\2*6*2=162
|
7 |
Монтаж фундаментных плит До 0,5т До 1,5т До 3т |
шт |
11 31 16 |
См. исходные данные
|
8 |
Монтаж фундаментных блоков До 1т До 2,5т |
шт |
80 124 |
См. исходные данные |
