20 Вопрос

В ЦСП с большим количеством каналов применяют, как правило, временное группообразование. При этом с помощью устройства временного группообразования, цифровые потоки стандартных комплектов АЦО-30 объединяются в общий цифровой поток, который после преобразования в ОЛТ передается в линию.

Временное объединение цифровых потоков осуществляется несколькими ступенями, причем скорость передами цифровою потока на выходе каждой ступени регламентирована определенной величиной (иерархия ЦСП). Такой метод построения оконечных станции ЦСП называют методом с использованием группообразования. Так строятся оконечные станции систем передачи ИКМ-120, ИКМ-480, ИКМ-1920 и др.

Линейные сигналы всех ЦСП формируются соответствующими преобразователями кода и оконечной аппаратурой ОЛТ. Линейный тракт ЦСП начинается с ОЛТ. В линейный тракт также входят среда распространения линейного цифрового сигнала и промежуточные станции.

Принцип построения ЦСП для одного направления передачи А-Б (Б-А аналогично) покатан на Рис. 2. На Рис. 2. изображены основные функциональные узлы аналого-цифровою оборудования тракта передачи ст. А, оборудование линейного тракта, аналого-цифрового оборудования тракта приема ст. Б. Рассмотрим назначение основных узлов функциональной схемы на примере АЦО-30.

АЦО-30 состоит из следующих блоков:

• приемопередатчик (ДС, ФНЧ-3,4, М, ВС)

• кодек (кодер и декодер)

• преобразователь кода (ПКпер, ПКпр)

• УО (Устройство объединения цифровых сигналов)

• УР (Устройство разделения цифровых сигналов)

• cогласующее устройство (ПерСУВ, ПрСУВ)

• ДИ (устройство ввода цифровой дискретной информации в групповой тракт и вывода в тракте приема)

• генераторное оборудование (ГОпер, ГОпр)

Приемопередатчик (ПИ) представляет собой индивидуальное оборудование каждого канала. В приемопередатчике путем переключений организуется либо четырехпроводное, либо, с помощью дифсистемы ДС, двухпроводное окончание капала ТЧ. На Рис. 2. показано четырехпроводное окончание каналов ТЧ (ДС при этом не используется).

    Назначение функциональных узлов тракта передачи ЦСП:

ФНЧ-3,4 - для ограничения по верхней частоте спектра телефонного сигнала (см. Лекция 6.)

М - амплитудно-импульсный модулятор (для дискретизации телефонного сигнала)

Кодер - для преобразования группового АИМ сигнала в двоичный сигнал. При этом используется 8-разрядный симметричный двоичный код с законом компандировапия А= 87.3/13.

В случае использования АЦО-30 в составе аппаратуры ИКМ-30, предназначенной для работы на соединительных линиях между АТС, в состав ЛЦО-30 включены согласующие устройства (СУ), с помощью которых осуществляется передача сигналов управления и взаимодействия между АТС. Это - занятие приборов АТС, набор номера, отбои, посылка, контроль посылки вызова и др.

Передатчик СУВ - дли преобразования сигналов управления и взаимодействия в импульсные последовательности с тактовой частотой 500 Гц. СУВ всех трех каналом передаются в ЦСП но общему сигнальному каналу с использованием ВРК.

Устройство объединении (УО) - для объединения цифровых потоков 30 каналом ТЧ, cигналов СУВ, дискретной информации, синхросигналов.

Передатчик синхросигналов ПсрСС - дня формирования синхросигналов, обеспечивающих синхронную и синфазную работу ГОпер и ГОнр.

Задающий генератор ЗГ - для получения основной тактовой частоты системы передачи.

Генераторное оборудование передачи

ГОпередачи - для формирования импульсных последовательностей, используемых для управления работой функциональных узлов аппаратуры, для синхронизации ГОпер с ГОпр и линейного тракта. ГОпер определяет порядок и скорость обработки сигналов в тракте передачи.

Преобразователь кода передачи - ПКпер - для преобразования группового однополярного двоичного ИКМ сигнала с Q=2 в линейный биполярный сигнал с чередующейся полярностью импульсов. Биполярный сигнал не содержит постоянную составляющую и близкие к ней частоты, что позволяет передавать его с малыми искажениями по физическим цепям, на входе и выходе которых имеются согласующие трансформаторы.

    Назначение функциональных узлов тракта приема:

Станционный регенератор PC - для восстановления цифрового линейного сигнала (формы импульсов, амплитуды, длительности каждого импульса, временных интервалов между соседними символами).

Преобразователь кода приема - ПКпр - для преобразования линейного сигнала в коде ЧПИ в однополярный двоичный ИКМ сигнал с Q=2.

Устройство разделения УР - для разделения цифровых потоков: телефонных каналов, СУВ, дискретной информации, синхросигналов по своим приемникам.

Декодер - для преобразования 8-разрядных кодовых комбинаций в амплитудные значения группового АИМ сигнала.

Временной селектор ВС - для пропускания амплитудного отсчета только своего канала.

ФНЧ-3,4 - для восстановления исходного телефонного сигнала из последовательности его отсчетов.

Приемник СУВ - для преобразования СУВ из цифрового вида в сигналы, передаваемые на АТС по проводам с и d

Выделитель тактовой частоты (ВТЧ) - для выделения тактовой частоты из цифрового ИКМ сигнала.

ГО приема - для формирования импульсных последовательностей, используемых для управления работой функциональных узлов аппаратуры, а так же для определения порядка и скорости обработки сигналов в тракге приема.

Приемник синхросигналов ПрСС - для обеспечения правильного декодирования и распределения сигналов по своим телефонным каналам и приемникам СУВ.

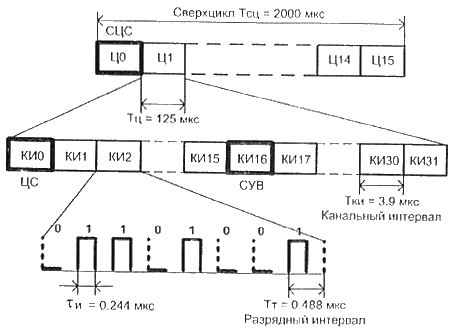

Временной формат ЦСП (циклограмма) формируется в устройстве объединения сигналов, соответствующими управляющими импульсами от ГОпер в УО обеспечивается правильный порядок следования циклов в сверхцикле и кодовых групп в цикле передачи. Циклы объединяются в сверхциклы для обеспечения необходимого числа каналов для передачи СУВ и правильного распределения этих сигналов на приеме. Временной формат ЦСП ИКМ-30 представлен на Рис. 1.

Рис. 1. Временной формат ЦСП ИКМ-30

Каждый цикл передачи системы состоит из основных информационных канальных интервалов и дополнительных, необходимых для передачи синхросигнала цифровой синхронизации, сигналов СУВ и сверхцикловой синхронизации, а так же других вспомогательных сигналов. Каждый канальный интервал представляет собой 8-разрядную кодовую группу, в разрядах которой передаются двоичные символы ("0" или "1"). Скорость передачи группового ИКМ сигнала определяется тактовой частотой системы:

Fт = Fд * m * Nки, кГц     (2.4.)

Где: Fд - частота дискретизации телефонного сигнала m - разрядность кодовой комбинации

Nки - число канальных интервалов в цикле системы (складывается из числа основных канальных интервалов телефонных каналов, одного канального интервала для сигнала цикловой синхронизации и одного канального интервала для передачи сигналов СУВ. Эти два дополнительных канальных интервала Используются так же для передачи и других видов информации).

Длительность тактового (разрядного) интервала:

Тт = 1/Fт, мкс     (2.5.)

Длительность импульса с учетом скважности передачи сигналов на выходе кодера Q = 2, рассчитывается по формуле:

и = Тт / 2, мкс     (2.6.)

Длительность канального интервала:

Fки = Тт * m, мкс     (2.7.)

Длительность цикла:

Тц = Тки * Nки, мкс     (2.8.)

Следует обратить внимание, что в системах передачи с ВРК Тц = Тд, т.е. если Fд = 8 кГц для телефонного сигнала, то Тц = Тд = 125 мкс.

Длительность сверхцикла:

Тсц = Тц * S, мкс     (2.9.)

Где: S - число циклов в сверхцикле:

S = Nтк / 2 + 1,     (2.10.)

Где: Nтк - число телефонных каналов, 2 - число телефонных каналов, которые обеспечиваются сигналами управления и взаимодействия за один цикл.

Т.к. в нулевом цикле Цо передаются сигналы сверхцикловой синхронизации (СЦС) а СУВ не передаются, число циклов в сверхцикле на один больше, чем требуется для передачи СУВ всех каналов.
