Патент № 2365862

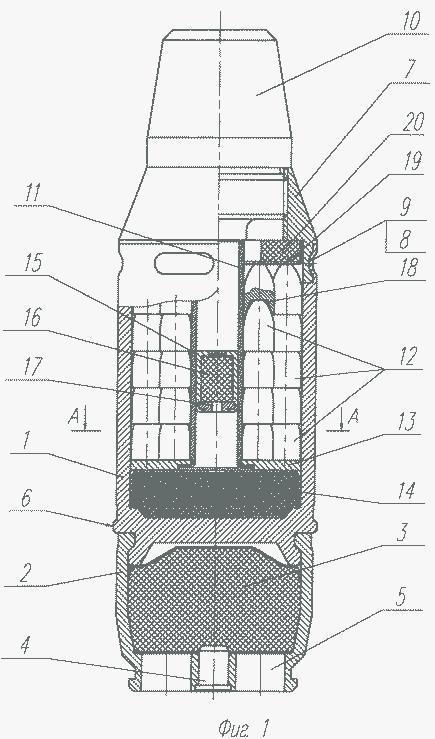

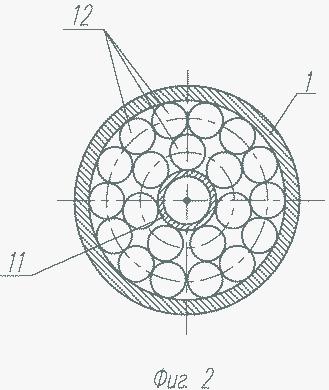

Рис. 20. Малокалиберный осколочно-пучковый снаряд

Осколочно-пучковый малокалиберный снаряд осевого и кругового поля поражения, содержащий взрыватель, конический обтекатель и корпус, в котором установлены кассета с послойно упорядоченно упакованными стержневыми поражающими элементами, ограниченными снизу демпфирующим диском, а сверху - диафрагмой, и взрывчатое наполнение, отличающийся тем, что взрыватель жестко закреплен на коническом обтекателе, кассета выполнена с центральной огнепередаточной трубкой, в которой закреплено вышибное пороховое устройство, сообщающееся со взрывателем и выполненное с дросселем, направленным на дополнительный метательный заряд, размещенный под демпфирующим диском.

Поражающие элементы снаряда выполнены в виде пуль с донными осевыми поднутрениями, посредством которых они шарнирно сомкнуты в продольных сборках, установленных по концентрическим окружностям вокруг огнепередаточной трубки

Патент № 2399016

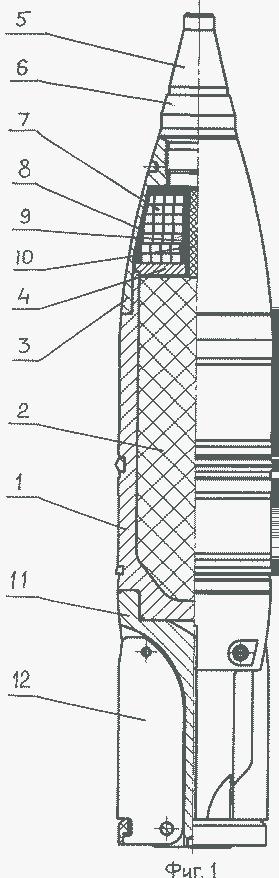

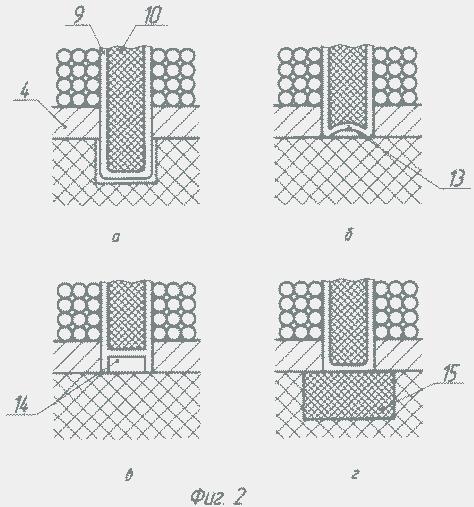

Рис. 21. Танковый осколочно-пучковый снаряд

Танковый осколочно-пучковый снаряд, содержащий корпус с расположенным в нем зарядом взрывчатого вещества и осколочным блоком в его передней части, опирающимся на диафрагму, головной колпак с головным взрывателем траекторно-контактного типа, центральной трубкой, проходящей от головного взрывателя через осколочный блок и диафрагму и заканчивающейся в заряде взрывчатого вещества, и стабилизатором с раскрывающимися перьями, центральная трубка которого заполнена взрывчатым веществом, суммарная масса метаемой в осевом направлении части, включающей головной взрыватель, головной колпак, осколочный блок, диафрагму и центральную трубку, составляет 0,15-0,25 массы снаряда, а масса осколочного блока составляет 0,05-0,1 массы снаряда.

Осколочный блок расположен во внутреннем объеме головного колпака.

Внешний диаметр центральной трубки составляет 0,1-0,15 наружного диаметра осколочного блока, а толщина трубки - 0,08-0,12 ее диаметра.

Центральная трубка снаряжена высокобризантным взрывчатым веществом, например флегматизированным гексогеном или октогеном.

Диафрагма выполнена с уступом на боковой поверхности и с опорой на передний торец корпуса снаряда.

Патент № 2421685

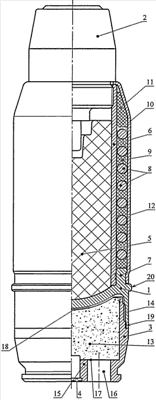

Рис. 22. Артиллерийский безгильзовый патрон к автоматическому гранатомету

Изобретение относится к боеприпасам унитарного заряжания, а более конкретно к артиллерийским безгильзовым патронам для автоматических гранатометов. Патрон содержит боевую осколочную часть, корпус, камеру сгорания порохового метательного заряда и диафрагму. Осколочная часть состоит из головного взрывателя и ведущего пояска. Поясок выполнен из монолита днища корпуса. На корпусе неразъемно закреплена камера сгорания порохового метательного заряда. Заряд сообщается с капсюлем-воспламенителем, установленным в торцевой диафрагме. Достигается повышение эффективности осколочного поражающего действия патрона. Изобретение относится к боеприпасам унитарного заряжания, а более конкретно к артиллерийским безгильзовым патронам для автоматических гранатометов. Патрон содержит боевую осколочную часть, корпус, камеру сгорания порохового метательного заряда и диафрагму. Осколочная часть состоит из головного взрывателя и ведущего пояска. Поясок выполнен из монолита днища корпуса. На корпусе неразъемно закреплена камера сгорания порохового метательного заряда. Заряд сообщается с капсюлем-воспламенителем, установленным в торцевой диафрагме. Достигается повышение эффективности осколочного поражающего действия патрона.
