Б еспилотный летательный аппарат mq-1l «Predator»
Рис.7. Схема уязвимых агрегатов БЛА MQ-1L «Predator»
Летно-технические характеристики БЛА MQ-1L «Predator»:
Таблица 8
Длина, м |
8,23 |
Высота, м |
2,21 |
Размах крыльев, м |
14,84 |
Площадь крыла ,м2 |
11,45 |
Масса, кг: пустого максимальная взлетная |
512 1035 |
Модель двигателя |
1xПД Rotax 914 UL |
Мощность взлетная, кВт |
105 |
Максимальная скорость, км/ч |
222 |
Крейсерская скорость, км/ч |
128 |
Практическая дальность, км |
5500 |
Радиус действия, км |
715 |
Максимальная продолжительность полета, ч |
40 |
Потолок, м |
7900 |
Вооружение: |
2 ПТУР AGM-114 «Hellfire» |
Ударный вертолет z-10.

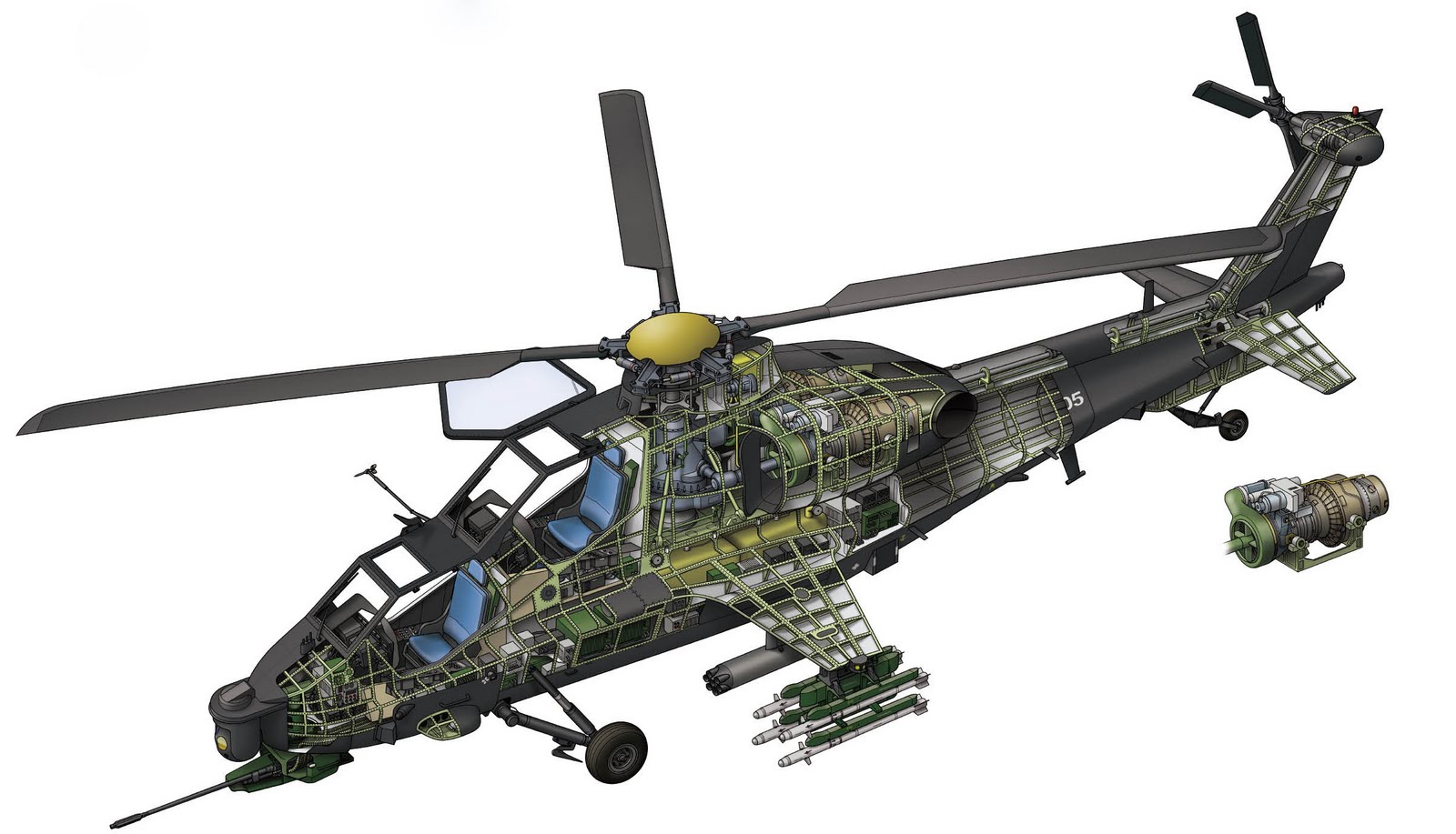

Рис.8. Схема уязвимых агрегатов ударного вертолета Z-10
Летно-технические характеристики вертолета Z-10:
Таблица 9
Диаметр несущего винта, м |
13,00 |
Диаметр рулевого винта, м |
3,6 |
Длина, м |
14,20 |
Высота ,м |
3,84 |
Масса, кг: пустого нормальная взлетная максимальная взлетная |
5100-5500 6500 7500 |
Тип двигателя |
2 ГТД Pratt & Whitney Canada PT6C-67C (WZ-9) |
Мощность, кВт |
2 х 985 |
Максимальная скорость, км/ч |
270 |
Крейсерская скорость, км/ч |
120 |
Практическая дальность, км |
800 |
Боевая продолжительность полета, ч.м |
2.45 |
Практический потолок, м |
6400 |
Экипаж, чел |
2 |
Вооружение: |
одна 30-мм пушка боевая нагрузка до 1500 кг на 4 узлах подвески: 4 ПУ ПТУР HJ-9, HJ-10 или 2 ПУ 57-мм или 90-мм НУР или 2 УР воздух-воздух TY-90 или 2 контейнера с 12.7-мм пулеметами |
Характеристики уязвимости экипажа:
Таблица 10
|
Уязвимое направление |
hстэ, мм |
Sпр, м2 |
Оператор |
Сверху |
5 |
0,18 |
Слева |
5 |
0,12 |
|
Справа |
5 |
0,12 |
|
Спереди |
22 |
0,14 |
|
Летчик |
Сверху |
12 |
0,18 |
Слева |
12 |
0,07 |
|
Справа |
12 |
0,07 |
|
Спереди |
22 |
0,12 |
Уязвимые площади поражения боевой нагрузки и ЖВА:
Таблица 11
Уязвимое направление |
Боекомплект |
ПТУР |
ЖВА |
Сверху, м2 |
- |
0,4 |
0,26 |
Снизу, м2 |
1,7 |
0,4 |
- |
Справа, м2 |
1 |
0,15 |
0,38 |
Слева, м2 |
1 |
0,15 |
0,38 |
