3. Система оружия

2А38

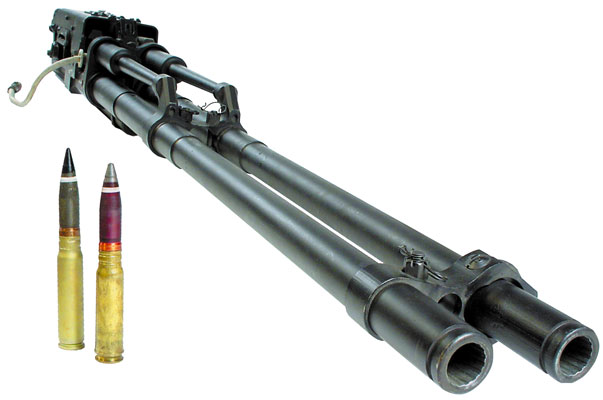

Рис. 2. 30-мм малокалиберная автоматическая пушка 2А38.

Зенитный автомат 2А38 — зенитная модификация (для наземных ЗПРК) 30-мм двуствольной пушки ГШ-30. Предназначен для оснащения зенитных ракетно-пушечных комплексов ПВО сухопутных подразделений (ЗРПК 2К22 "Тунгуска" и ЗРПК 96К6 "Панцирь-С1"), а также их модификаций.

30-мм пушка 2А38 — малокалиберная автоматическая пушка, обеспечивающая стрельбу патронами, подаваемыми из общей для двух стволов патронной ленты единым механизмом подачи. Автомат имеет один стреляющий механизм ударного действия, обслуживающий поочередно левый и правый стволы. Управление стрельбой — дистанционное, при помощи электроспуска. Охлаждение стволов — жидкостное: водяное или с использованием антифриза при отрицательной температуре воздуха.

Патронная лента состоит из звеньев с патронами, имеющими снаряды с осколочно-фугасно-зажигательного и осколочно-трассирующего действия (в соотношении 4:1).

Используется для поражения воздушных целей, легко бронированной техники и живой силы противника.

Основные характеристики:

Таблица 2

Тип пушки	Нарезные малокалиберные автоматические пушки
Калибр, мм	30
Скорострельность, в/мин	1950-2500
Начальная скорость снаряда, м/с	960
Масса пушки, кг	200
Масса ствола, кг	36
Длина пушки, мм	3006
Дальность стрельбы, м	100…4000
Температурный диапазон, °С	±50
Угол возвышения, град	от −9 град. до +85
Длина хода нарезов, клб	25
Боекомплект, шт	1904
Живучесть, выстр	8000

1. Артиллерийские системы и установки для которых проектируется 30-мм мэс

ГШ-30. 30-мм двуствольная авиационная пушка

Пушка ГШ-30 – базовый образец унифицированной системы для 30-мм скорострельного артовооружения. Предназначена для оснащения штурмовиков (Су-25, Су-39).

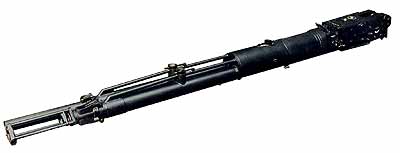

Рис. 3. Авиационная пушка ГШ-30

Предназначена для ведения стрельбы с различных типов самолетов и вертолетов по воздушным и наземным целям осколочно-фугасными, бронебойной-разрывными и бронебойно-трассирующими снарядами. Работа автоматики основана на использовании энергии пороховых газов.

Пушка выпускается двух модификаций:

• ГШ-30 со стволами длиной 1500 мм, устанавливается на самолетах Су-25;

• ГШ-30К со стволами длиной 2400 мм, испарительной системой охлаждения стволов и переменным темпом стрельбы. Устанавливается на вертолетах типа Ми-24П.

Основные характеристики:

Таблица 3

Калибр, мм	30
Масса оружия, кг	105
Масса патрона, кг	0,832
Масса снаряда, кг	0,39
Начальная скорость снаряда, м/с	870
Темп стрельбы, выстр/мин	3000

ГШ-301. 30-мм автоматическая пушка

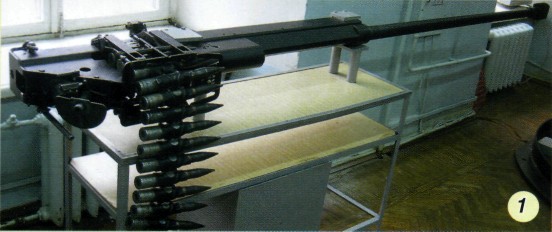

Рис. 4. Автоматическая пушка ГШ-301

Пушка ГШ-301 предназначена для вооружения самолетов МиГ-29, Су-27. Это первая серийная отечественная авиационная пушка, имеющая водяное охлаждение. В кожухе пушки находится вода объемом 700 см³. В процесс стрельбы при нагревании ствола вода превращается в пар. Пароводяная смесь проходит по винтовой проточке на стволе, охлаждая ствол, а за тем выходит наружу.

Пушка выполнена по одноствольной схеме автоматики открытого типа. Питание пушки - ленточное, двухстороннее. Для комплектации патронных лент используются стальные звенья 9-Н-623, осколочно-фугасные зажигательные патроны 9-А-4002 и бронебойно-трассирующие патроны 9-А-4511, предназначенные для поражения легкобронированных и легкоуязвимых наземных, надводных и воздушных целей. Управление стрельбой - дистанционное от источника тока напряжением 27В. Для устранения осечек в пушке имеется дополнительный запал.

Места крепления пушки на установке: передняя опора - сферическая поверхность корпуса, воспринимающая усилие отдачи и передающая его на силовую опору установки; задняя опора - направляющие казенника, фиксирующие пушку в установке от поворота вокруг продольной оси; дополнительная опора - цилиндрическая поверхность дульной части ствола, поддерживающая ствол в установке.

Основные характеристики:

Таблица 4

Калибр, мм	30
Масса пушки, кг	50
Масса патрона, кг	0,828-0,837
Масса снаряда, кг	0,386-0,395
Начальная скорость снаряда, м/с	875-900
Темп стрельбы, выстр/мин	1500
Боекомплект, шт	150
