Сечение I-I

В сечении I-I расчет проводится на потерю жесткости и круговой устойчивости.

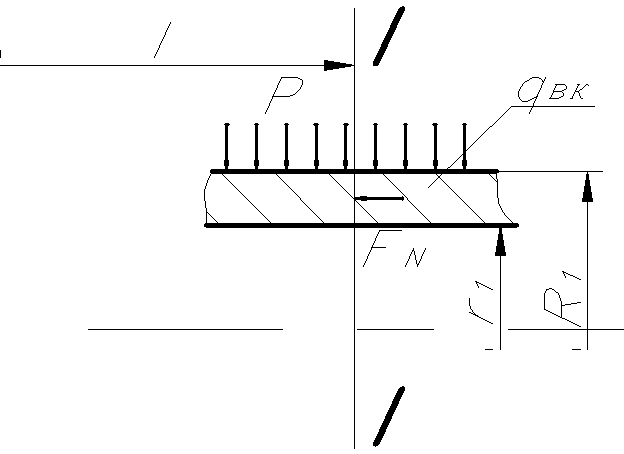

Рис. 25. Расчетная схема сечения I-I.

Относительное действительное сжатие:

(29)

где – отношение радиусов

Напряжения, действующие на корпус снаряда в осевом направлении, рассчитывается по формуле:

(30)

Относительное действительное давление:

(31)

Исходные данные для расчета корпуса снаряда на прочность:

Таблица 26

Параметры	Проектируемый МЭС
Калибр , мм (см)	30 (3)
Внешний радиус сечения , см	1,49
Внутренний радиус сечения , см	1,05
Расстояние от дна снаряда до сечения , см	0,29
Расчетное давление ПГ , кг/см2	3600
Масса снаряда q, кг	0,397
Наседающая масса корпуса qВК, кг	0,18
Радиус срединной поверхности корпуса БП , см	1,255
Толщина стенки корпуса БП , см	0,41
Критическая деформация , см	0,00242
Коэффициент разупрочнения	0,96
Условный предел текучести , кг/см2	5202 Сталь 50Г2

Результаты расчета:

Таблица 27

Параметры	Проектируемый МЭС
Осевые напряжения , кг/см2	3381
Относительное действительное сжатие	-0,784
Относительное действительное давление	2,483

По графику критических радиальных давлений: . Так как , найдем второе радиальное критическое давление:

(32)

По графику приращения критического радиального давления: . Тогда . Так как , то стенки запоясковой части корпуса потеряют жесткость. Рассчитаем деформацию запоясковой части корпуса БП

(33)

(34)

(35)

Остаточные деформации запоясковой части корпуса снаряда:

(36)

Критерий прочности запоясковой части корпуса БП по остаточным деформациям:

(37)

Результаты расчета:

Таблица 28

Параметры	Проектируемый МЭС
Промежуточный параметр	0,589
Общий прогиб запоясной части корпуса БП , см	0,025
, см	0,02
Остаточные деформации , см	0,028

Критерий прочности запоясковой части не выполнется, остаточные деформации достаточно большие, поэтому ВУ имеет свой корпус, что обеспечивает дополнительную прочность.

Критерий круговой устойчивости:

(38)

Третье критическое радиальное давление

(39)

Критерий круговой устойчивости выполняется, следовательно, сечение сохранит свою форму.
