3. Выбор метательного заряда

Метательный заряд является источником энергии, сообщающим начальную скорость изделию при заданном допустимом давлении пороховых газов.

К нему предъявляются следующие требования:

- обеспечение баллистических характеристик;

- стабильность баллистических свойств при различных температурах;

- безопасность в служебном обращении и при выстреле;

- необходимая чувствительность к тепловому импульсу;

- сохранность физико-химических и баллистических свойств при длительном хранении в различных условиях;

- достаточная механическая прочность;

- возможно меньшее эрозионное и коррозионное воздействие на ствол;

- обеспечение малой пламенности и дымности при выстреле;

- простота и безопасность в изготовлении.

Таблица 19

Характеристики	Порох 6/7 П-5 БП фл
Толщина горящего свода, мм	0,68
Наружный диаметр, мм	3,34
Диаметр канала, мм	0,21
Длина зерна, мм	4,57
Сила пороха, кгдм/кг	1007400
Содержание летучих веществ, %	2,33
Содержание добавок, % -ДФА МГФ-9 Графит К2SO4	1,01 3,69 0,1 0,36
Калорийность, ккал/кг	881
Пористость, %	6,9
Гравиметрическая плотность, г/см3	0,985

7. Конструирование проектируемого снаряда

   1. Расчет динамических характеристик проектируемого снаряда по методу Трофимого.

Данный метод позволяет определить все перечисленные характеристики снаряда. Для каждой входящей в состав снаряда детали эти характеристики считаются следующим образом: контур детали разбивается на элементарные геометрические тела, основное из которых – усеченный конус. В частном случае конус может быть неусеченным, вырождаться в цилиндр либо элемент плоскости. В случае наличия оживальной части она дробится на несколько усеченных конусов.

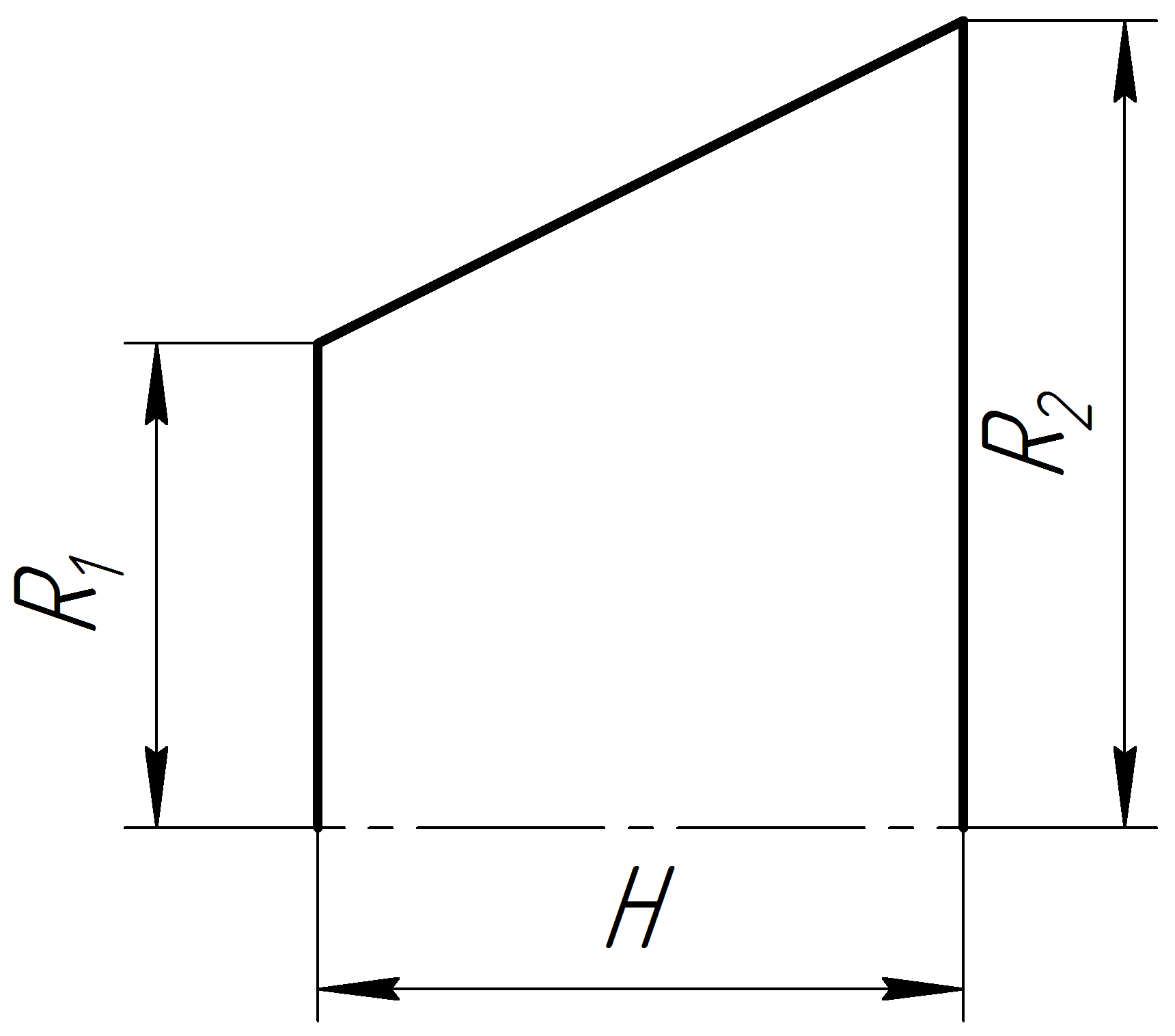

П еречисленные характеристики для усеченного конуса рассчитываются по следующим зависимостям:

(1)

(2)

(3)

(4)

Величина отсчитывается от левого края конуса.

Для неусеченного конуса при формулы упрощаются:

(5)

В случае формулы не изменяются, за исключением .

Для цилиндра :

(6)

Таким образом, деталь снаряда разбита на несколько элементарных тел, для каждого из которых требуемые характеристики известны. При расчете необходимо учитывать, что часть элементов образует наружные очертания детали (обозначим их число ), а оставшаяся часть – внутренние (обозначим их число ). Помимо этого, каждый элемент характеризуется координатой , определяющей положение левого края элемента (соответствующего ) относительно дна детали. Тогда необходимые характеристики детали можно рассчитать следующим образом:

(7)

(8)

(9)

(10)

Расчеты по данным зависимостям проводились с использованием ЭВМ.

Последний шаг – получение массово-геометрических характеристик снаряда в целом. Они рассчитываются по тем же формулам, что и характеристики детали, со следующими отличиями:

• - координата дна детали относительно донного среза снаряда.

• В снаряде нет деталей, которые вносят отрицательный вклад в искомые характеристики. Иными словами, .

Данные для вычисления массовых характеристик.

Таблица 20

Характеристики	Проектируемый МЭС
Плотность материала корпуса, кг/м3	7500
Плотность ВП, кг/м3	1800

Для расчета оживальных частей по внутреннему и внешнему контурам использовалось разбиение на 100 усеченных конусов.

Аналогичные разбиения производятся для ведущего пояска, заряда ВВ и т.д.

Таблица 21

Характеристика	Проектируемый МЭС
Масса снаряда, кг	0,397
Положение центра масс относительно донного среза, мм	56,1
Осевой момент инерции, кг*м2	49,94*10-6
Экваториальный момент инерции, кг*м2	362,75*10-6
