Є) Інтегруючі ацп.

1.Є ацп з застосуванням пнч.

Н

Рис. 6.2.17 Структурна схема АЦП з використанням ПНЧ.

едоліком розглянутих раніше АЦП миттєвих значень є їх слабка завадостійкість. Інтегруючі АЦП в цьому відношенні мають значну перевагу. ПНЧ –перетв.напруга-частота.

ЧС – часосий селектор - &

З а фіксований час Т₀ в лічильнику імпульсів ЛІ відбувається накопичування (інтегрування) імпульсів, тобто К –коеф.перетв. Т_Ц – Т цикла.

Якщо =Т завада себе не проявляє. в частоту імп.→на ЛІ і ЛІ їх підраховує Похибки:

• від нестабільності частоти ПНЧ,

• нестабільність T_Ц.

Застос: для передачі інформ.на великі відстані (ЧМ)

Щоб убрати ∆у – різницю в ЛІ потрібно зробити передустановки.

Коли дыйдуть до ∆ U_ВЫХ тригера скидаються в «0»

Для того щоб скинути 1000, необх. До max числа недописати цю тисячу.

З появою досконалих інтегруючих ПНЧ ця схема все більше і більше знаходить застосування, особливо при передачі інформації на великій відстані імпульсами ПНЧ.

.

Ж) Сігма-дельта ацп.

Д

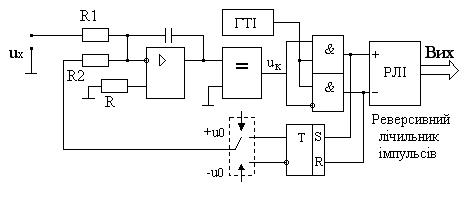

Рис. 6.2.22 „Сігма-дельта” АЦП.

ельта - модуляція широко застосовується при передачі даних і ґрунтується на передачі в даний момент часу різниці вхідного сигналу і опорного, де опорний сигнал це той самий сигнал, переданий раніше.

Сигма дельта модуляція відрізняється від простої дельта модуляції тим, що передається інтеграл цієї різниці. Така модуляція має високу завадостійкість і стала застосовуватись при побудуванні високоточних інтегруючих АЦП. Їх особливість – відсутність перемикача на вході схеми, вихідна величина представлена у вигляді відносних значень (щілинність імпульсів).

Склад: двовходовий інтегратор, компаратор (дискримінатор нуля), ГТІ, логічні елементи «і», реверсивний ЛІ (Рис. 6.2.22).

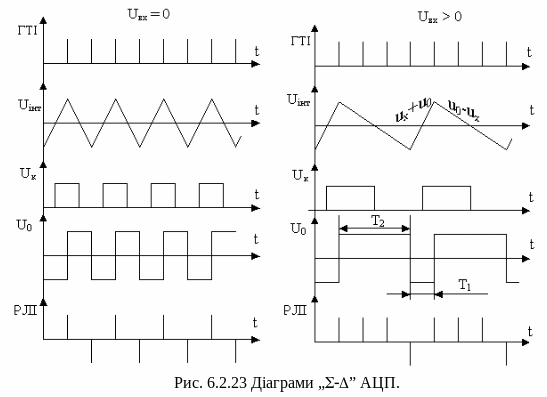

При вхідній напрузі схему можна розглядати як симетричний мультивібратор, або як ПНЧ з початковою частотою 0 (Рис. 6.2.23).

Кількість імпульсів, що надходить до підсумовуючого і від’ємного входів буде рівною і результат вимірювання дорівнює нулю.

При симетрія порушується і кількість імпульсів, що приходять від ГТІ на РЛІ (реверсивний ЛІ) за часТ1 і Т2 будуть різними. Таким чином відбувається перетворення у відносну щілинність імпульсів і кодування цієї щілинності. Схема може реагувати на будь-яку полярність вхідного сигналу.

Основні співвідношення

; Якщо забезпечити N₁+N₂ - const, то N₁-N₂ пропорційно u_x. Похибка:

Осн.пох: Нестаб. u₀; дрейф "0" інтегр.; неідентичн.вх резисторів R1 і R2. Пох від нестаб. ГТІ, С, компаратора практично не впливає на відлік. Це АЦП інтегруючого типу. Для отримання велик. кільк. розр на вих. РЛІ накопичує імп.за достатньо великий час Т циклу, який задається за допом. ГТІ через дільник частоти, це добре тому, що відсутня проблема синхронізації імпульсів при закінченні та на початку Т циклу .

6.3 Вольтметри амплітудних, середньовипрямлених и середньоквадратичних значень.

6.3.1 Вольтметри амплітудної напруги.

Вони реагують на амплітудне значення напруги, а градуються за СКЗ.

Якщо ми його включимо у розетку, то він покаже 220 В, але може реагувати на 310 В.

Основним вузлом для неї є перетворювач амплітудної напруги (ПАН)
