Способы формирования бетонных и железобетонных изделий
железобетонный арматурный сетка каркас
Процесс формования является важнейшей стадией изготовления бетонных и железобетонных изделий и состоит из следующих операций:
- сборки и смазки форм и бортовой оснастки;
-
установки и закреплении в требуемом
положении арматурных сеток, каркасов
и закладных деталей в форме, а при
формовании предварительно напряженных
конструкций - установки и натяжения
напрягаемой арматуры;
- укладки и уплотнении бетонной смеси в формах.

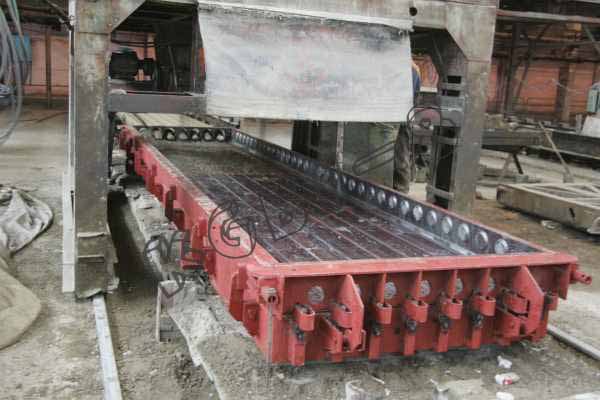

Формы для изготовления бетонных и железобетонных изделий
Формы являются самым массовым технологическим оборудованием, которое должно обеспечить получение изделий заданной геометрии с точными размерами и гладкими поверхностями. Их стоимость составляет около 50% стоимости всего технологического оборудования на заводах ЖБИ.
В зависимости от принятого способа производства формы могут быть переносными, передвижными и стационарными (стендовыми); по положению изделий при формовании - горизонтальными или вертикальными; могут состоять только из поддона, а съемная бортоснастка является принадлежностью формовочной машины; формы могут быть на одно (индивидуальные) или на несколько изделий (групповые); в некоторых случаях формы имеют тепловые отсеки для осуществления тепловой обработки в них; различают также напрягаемые силовые формы и ненапрягаемые.
Формование бетонных и железобетонных изделий
Процесс, собственно, формования бетонных и железобетонных изделий включает следующие операции: установку форм и формообразующих элементов, укладку и распределение бетонной смеси в форме, ее уплотнение и заглаживание открытой поверхности. Задача формования - обеспечить получение изделий заданных размеров и формы, фиксированного расположения арматуры и закладных деталей, максимальной плотности и равномерной структуры бетона.
Виброобработка бетонных смесей позволяет полностью разрушить сложившуюся первоначальную структуру смеси и затем создать новую, более плотную. При этом происходит сближение зерен заполнителей и достигается хорошее сцепление межзернового пространства цементным тестом или раствором при удалении пузырьков воздуха.
Классификация методов формования:
Формование методом литья , когда применяются весьма подвижные бетонные смеси, способные хорошо заполнять форму под действием силы тяжести без приложения внешних сил.
Вибрационные методы формования имеют несколько разновидностей.
Формование на виброплощадках, когда уплотняется весь объем бетонной смеси, находящейся в форме.

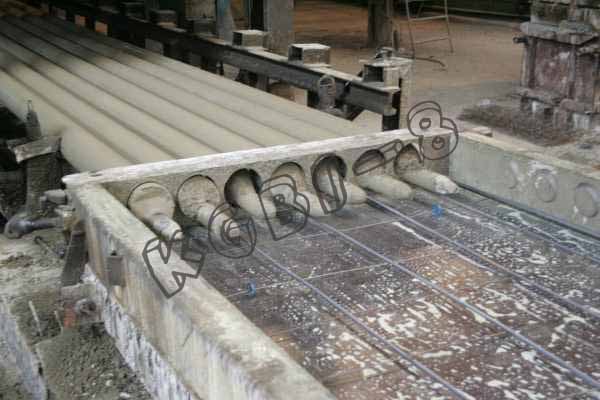

Формование изделий глубинными вибраторами. Кроме того, внутреннее вибрирование смеси может происходить при помощи вибровкладышей, заранее устанавливаемых внутри формы для образования пустот в изделии.
Формование изделий поверхностными вибраторами. Поверхностное вибрирование создается через подвижную вибрирующую плоскость, укладываемую на поверхность формы, заполненной бетонной смесью.
Формование изделий наружным вибрированием. Наружное вибрирование осуществляется через стенки или днище формы, к которым жестко прикреплены вибраторы.
Центробежный метод формования. Формование изделий центробежным способом производят на центрифугах. Распределение и уплотнение бетонной смеси в процессе центрифугирования происходят под действием центробежной силы, возникающей при быстром вращении барабана центрифуги.
Изготовление изделий методом торкретирования. При этом способе нанесение на поверхность арматурной сетки, формы или специальной матрицы тонких слоев цементно-песчаного раствора или мелкозернистого бетона производится сжатым воздухом при помощи цемент-пушки.
Прессование бетонной смеси. Различают способ штампового прессования изделий из песчаного или мелкозернистого бетона, когда уложенная бетонная смесь подвергается давлению прессующего штампа, покрывающего всю площадь изделия, и способ мундштучного прессования, при котором бетонная смесь подается в камеру с уменьшающимся по направлению к выходному отверстию (мундштуку), откуда выходит спрессованное изделие в виде сплошной ленты.
Уплотнение бетонной смеси трамбованием. Данный способ характеризуется многократным приложением прессующего давления на бетонную смесь.
В ряде случаев представляется целесообразным осуществлять повторное вибрирование уложенной в форму и уплотненной бетонной смеси. Одно-, двукратное или многократное вибрирование до конца периода формирования структуры приводит к 15 - 20 % повышению эксплуатационных свойств бетонов.
