34.Сборные панельно-балочные перекрытия.
Сборно-монолитными панельно-ригельными перекрытиями называют такие, в которых предусматривается двухстадийное изготовление хотя бы одного из: конструктивных элементов (ригеля или панели), т.е. изготовление, на заводе сборного элемента неполного сечения и доведение его на месте возведения до проектных размеров вставками из монолитного железобетона. Для объединения сборных элементов с монолитным бетоном в сборно-монолитных перекрытиях имеются выпуски арматуры, полости для укладки бетона и дополнительная: арматура монолитной части. Для соединения между собой выпусков арматуры используют сварку. Сборно-монолитные конструкции особенно целесообразны для строительства в сейсмических районах. Сборно-монолитные конструкции рассчитывают с учетом перераспределения моментов. При расчете учитывают фактическую прочность бетона сборных элементов и бетона замоноличивания.Сборные панельно-ригельные перекрытия получили наибольшее распространение В них сборные панели опираются на ригели, а ригели — на колонны или стены. В гражданских зданиях применяют панели (настилы) с круглыми пустотами или сплошные легкобетонные, образующие гладкий потолок. В производственных зданиях применяют обычно более экономичные по расходу материалов ребристые панели (настилы)

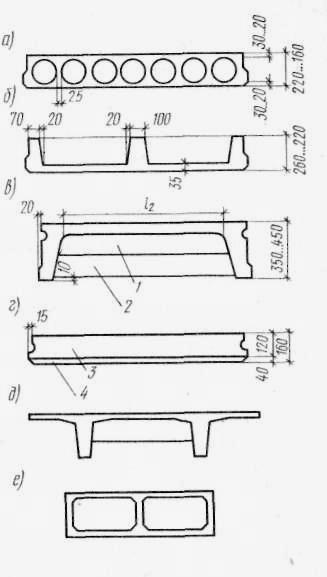

Схемы поперечных сечений панелей:
а — круглопустотная; б, в — ребристые; г —сплошная легкобетонная; д— типа «двойное Т», е — типа «Динакор»; / — ребра в каждой третьей части пролета; 2—торцовые ребра; 3 — слой легкого
35.Монолитные ребристые перекрытия с балочными плитами.
Монолитное перекрытие с балочными плитами состоит из плиты, второстепенных и главных балок, которые бетонируют в общей опалубке; они конструктивно взаимосвязаны в единую систему.
Плита передает нагрузку на второстепенные балки, второстепенные балки — на главные, а главные балки на колонны и стены.
При расчете балочных плит рассматривают полосу шириной 6 = 100 см, вырезанную из плиты параллельно ее коротким сторонам. Плита загружена постоянной нагрузкой от собственного веса и веса пола g, и временной нагрузкой р. Полная нагрузка q=g+p. Изгибающие моменты определяют с учетом перераспределения усилии: во всех средних пролетах и на средних опорах
M=ql2\16,в крайних пролетах и над первой промежуточной опорой
M=ql2\11 Расчетное поперечное сечение плиты прямоугольное шириной Ь = 100 см. Плиту армируют рулонными сетками, которые в соответствии с изменением знака изгибающих моментов располагают в пролетах у нижней грани плиты, а на опорах переводят к верхней грани.
36.Монолитные ребристые перекрытия с плитами, опертыми по контуру
Ребристые перекрытия с плитами, опертыми по контуру, состоят из балок, расположенных по осям колонны в двух направлениях, и плит с отношением сторон l2/l1,<2
При пролетах порядка 4...6 м плиты, опертые по контуру, делают гладкими сплошными одинаковой толщины или утолщенными в зонах опирания. При пролетах более 6 м более целесообразные кессонные плиты с ребрами малой высоты, часто поставленными в обоих направлениях. Толщину гладких плит, опертых по контуру, при пролетах 4...6 м делают до 10... 14 см. Конструктивные решения перекрытий рассматриваемого типа разработаны для монолитного железобетона; имеются решения из сборных элементов, но широкого распространения они не получили.
Плиты, опертые по контуру, рассчитывают по методу предельного равновесия. В основу несущей способности таких плит принято их предельное состояние, при котором плита вследствие образования в ней системы линейных пластических шарниров по форме конверта превращается в совокупность жестких звеньев, способных перемещаться без последующего увеличения нагрузки .Пролетные моменты М1, M2 и опорные моменты М1 М’1,Мп, М2, М’2 в пластических шарнирах плиты связаны между собой и равномерно распределенной нагрузкой q соотношением (полученным на основании равенства работ внутренних моментов и нагрузки на одном и том же перемещении):
=(
2М1+ М1+ М’2)l
Величины моментов M определяют путем умножения соответствующих площадей сечения арматуры, приходящихся на 1 м плиты, asi, на расчетное сопротивле арматуры Rs и плечо внутренней пары z =0,9h0
Mi = aSiRsz.
Для свободно опертых краев плиты соответствующие опорные моменты в формуле (!) принимают равными нулю. Расчётные пролеты 11 и l2 принимают равными расстоянию в свету между балками. При свободном опирании па стену paсчетный пролет равен расстоянию от середины площадей оппрания до грани балки.
Плиты, защемленные по четырем сторонам, испытывают благоприятное влияние распора возникающего в предельном состоянии
