27. Части зданий и сооружений.

Многоэтажные производственные и общественные(жилые) здания. Многоэтажные производственные здания проектируют в соответствии с унифицированными габаритными схемами. Предусмотрены следующие сетки колонн 6х6 м, 9х6 м и 12х6 м, с количеством этаже – до 5, с высотой этажа 3,6; 4,8; 6,0; 7,2. При лёгком оборудовании количество этажей может доходить до 12…14.

Гражданские здания распространены этажностью 12…16 этажей, строятся также высотные здания 20 и более этажей. Высоты этажей жилых зданий, гостиниц – 2,8; 3,0м; для административных, учебных зданий – 3,3м; для конструкторских бюро, лабораторных корпусов – 3,6; 4,2; 6,0м. В зависимости от назначения здания. Района строительства приняты следующие конструктивные схемы: каркасные, бескаркасные и смешанные. К основным элементам конструкции относятся: колонны, заделанные в фундаментах, ригели покрытия, опирающиеся на колонны, уложенные по ригелям, подкрановые балки, световые или аэрационные фонари(промышленные здания).

Одноэтажные производственные здания. Конструктивные схемы одноэтажных также унифицируются, предусматривают пролёты от 6 до 36м, шаг колонн 6 и 12м, высоты этажей от 3 до 18м. Элементами конструкции являются колонны, стропильные конструкции в виде ферм, балок, арок, подстропильные конструкции, плиты покрытия, подкрановые балки, фонари, связи. Также используются пространственные покрытия в

виде оболочек, складок, многоволновых сводов. По количеству пролётов одноэтажные промышленные здания проектируются одно-, двух- или многопролётными; по способам освещения – с фонарями и бесфонарными; по высоте – с перепадами или без перепадов покрытий; по методу возведения – со сборными ил монолитными поперечными рамами.

Мостовые сооружения и подземные сооружения выполняются из сборных элементов с использованием монолитного железобетона. Основными элементами мостовых сооружений являются фундаменты, пролетные строения, балки, рамы, опоры и др. Подземные сооружения (пешеходный переход) состоят из плит перекрытия, стеновых блоков, лотковых плит и монолитных частей..

28. Основные типы конструктивных элементов зданий и сооружений.

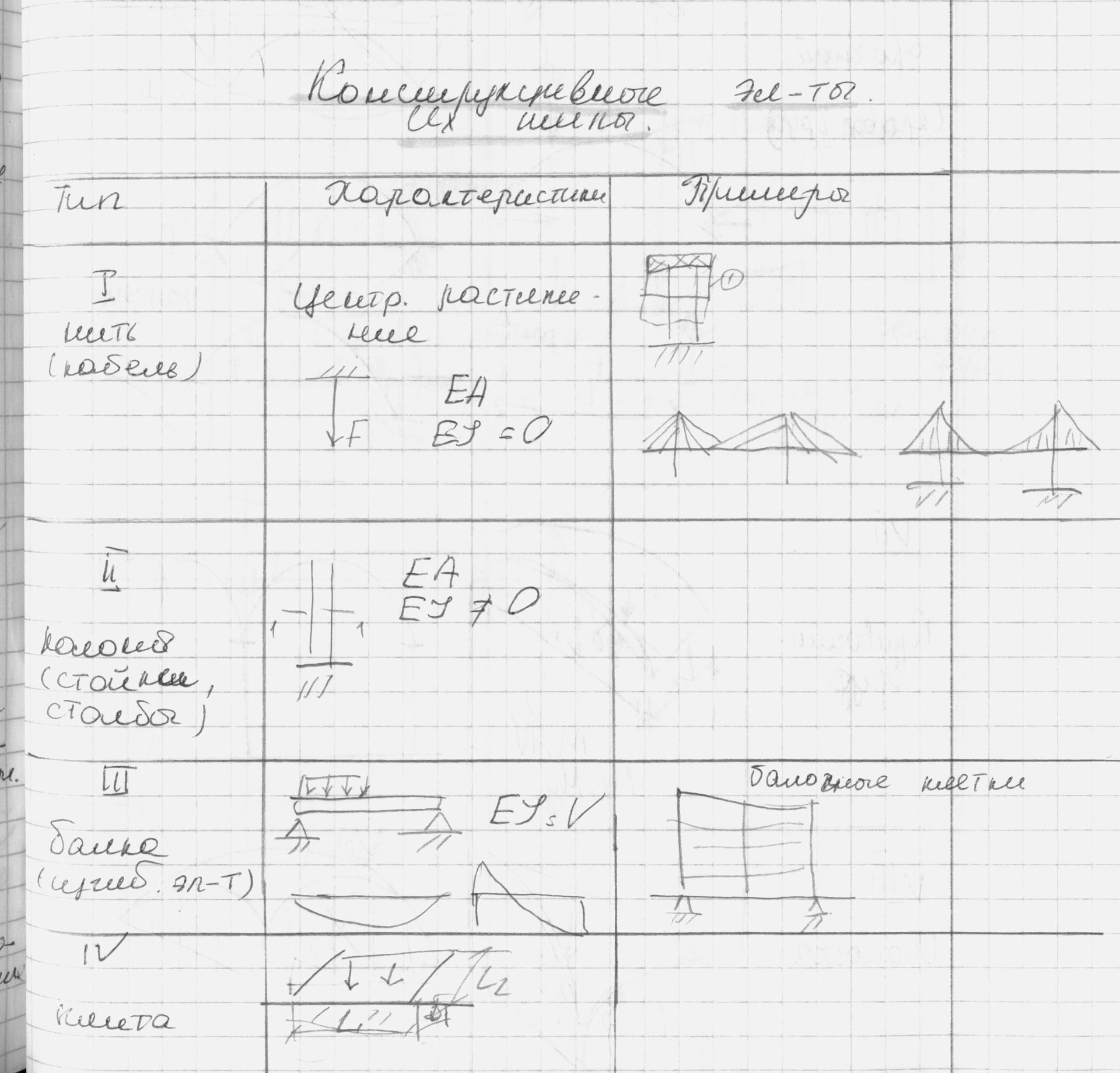

К основным элементам относится:

1) нить(ЕА – осевая жёсткость , ЕI - изгибная жёсткость равна 0),

2) колонна (ЕА – осевая жёсткость , ЕI - изгибная жёсткость мала),

3) балки (ЕА - ЕI),

4) плиты,

5) стены,

6) арки,

7) арочные своды,

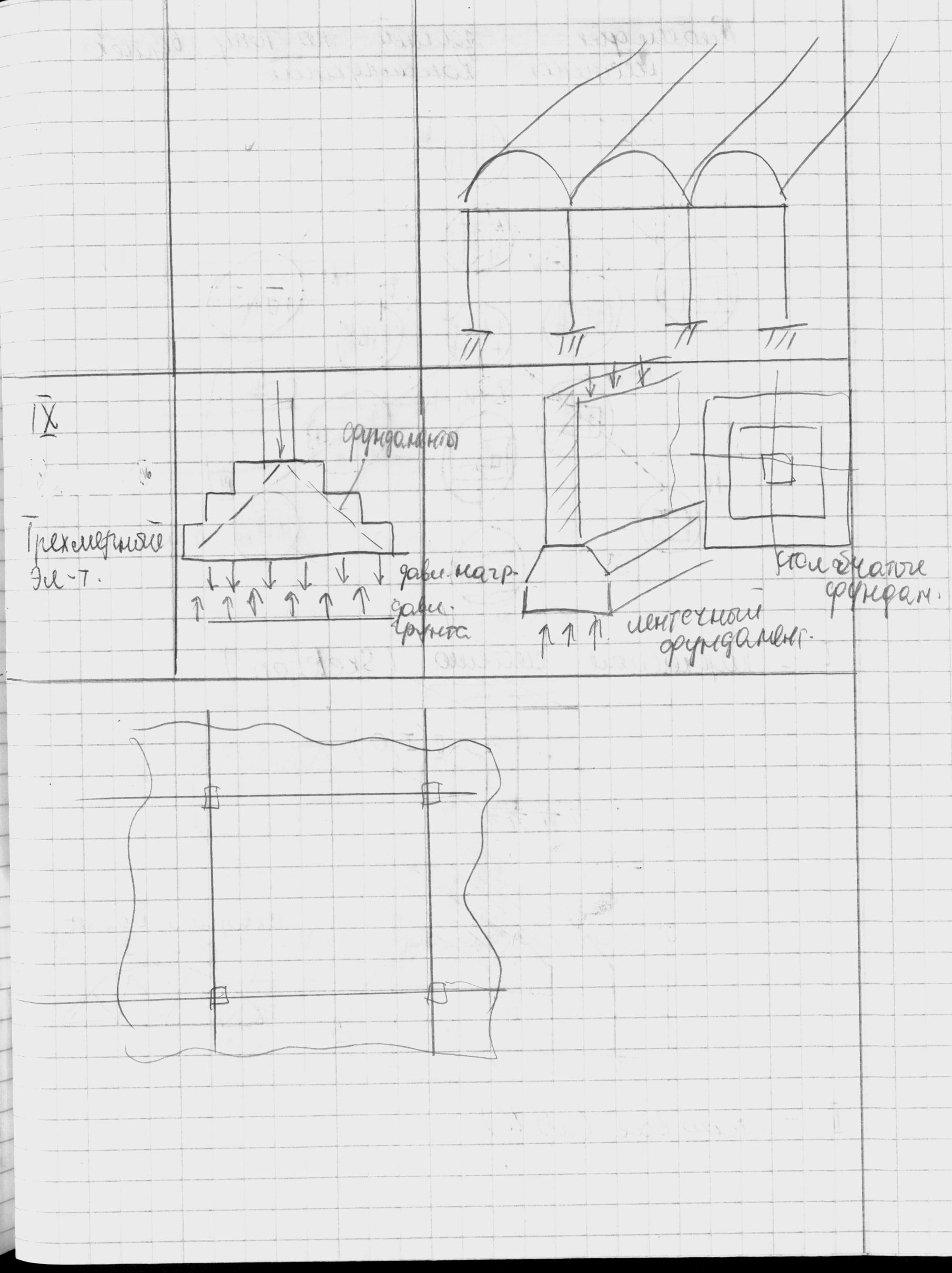

8) фундаменты.

29.Классификация зданий по типу вертикальных несущих конструкций

1.каркасная система, 2.стеновая, 3.ствольная,4.оболочковая

30.Многоэтажные здания

Многоэтажные производственные здания проектируют в соответствии с унифицированными габаритными схемами. Предусмотрены следующие сетки колонн 6х6 м, 9х6 м и 12х6 м, с количеством этаже – до 5, с высотой этажа 3,6; 4,8; 6,0; 7,2. При лёгком оборудовании количество этажей может доходить до 12…14.

Гражданские здания распространены этажностью 12…16 этажей, строятся также высотные здания 20 и более этажей. Высоты этажей жилых зданий, гостиниц – 2,8; 3,0м; для административных, учебных зданий – 3,3м; для конструкторских бюро, лабораторных корпусов – 3,6; 4,2; 6,0м. В зависимости от назначения здания. Района строительства приняты следующие конструктивные схемы: каркасные, бескаркасные и смешанные. К основным элементам конструкции относятся: колонны, заделанные в фундаментах, ригели покрытия, опирающиеся на колонны, уложенные по ригелям, подкрановые балки, световые или аэрационные фонари(промышленные здания). Конструктивные схемы бескаркасных зданий. В бескаркасных зданиях вертикальными несущими частями пространственной сис­темы являются крупные панели, устанавливаемые одна на другую, а также крупноблочные или кирпичные стены. Бескар­касные схемы применяют в жилых домах, поскольку их планировке присуще частое размещение стен. Применение сборных железобетонных панелей значительно снижает стоимость и сроки воз­ведения жилых зданий.

Конструктивные схемы зданий смешанного типа. Здания сме­шанного типа при малой этажности возводят с наружными несущими крупноблочными или кирпичными стенами и внутренними железобетонными или кирпичными колоннами для поддержания междуэтажных перекрытий. При большей этажности здания смешанного типа делают с несущими стенами и неполным каркасом.

Конструктивные схемы бескаркасных крупнопанельных зданий включают:

панель наружной стены; несущая стена, панель перекрытия; перегородка;

Конструктивные схемы зданий смешанного типа включают:

продольные несущие стены; колонны продольного каркаса; панели наружных стен, служащие ригелями продольного каркаса; панели перекрытий; диафрагмы жесткости; навесные панельные стены
