Поверки нивелира

1.Ось круглого уровня ии должна быть параллельна оси враще­ния JJ нивелира (рис. 1, а).

Чтобы проверить параллельность осей, выполняют следующие действия: пузырек круглого уровня приводят подъемными винтами на середину; верхнюю часть нивелира поворачивают на 180˚. Нивелир считается исправным, если пузырек остался в центре, неисправным, если пузырек сместился.

Для устранения этой неисправности нивелир приводят в отвесное положение, перемещая пузырек к центру на первую половину дуги отклонения исправительными винтами уровня, на вторую половину -подъемными винтами.

2.Горизонтальная нить АА сетки должна быть перпендикулярна оси вращения JJ нивелира (рис.1,б). Это условие гарантируется заво­дом-изготовителем прибора, но небольшое исправление и доводка могут быть выполнены исполнителем.

Поверку выполняют в такой последовательности: ось вращения нивелира приводят по круглому уровню в отвесное положение; на рас­стоянии 20..30 м от нивелира устанавливают рейку и берут отсчет; наводят левый конец средней горизонтальной нити на рейку и берут отсчет, перемещают винтом трубу в горизонтальной плоскости до пере­сечения правого конца средней горизонтальной нити и берут отсчет. Если нивелир исправен, отсчет по рейке не изменится или изменится в пределах 1 мм, если неисправен - изменится более чем на 1 мм.

Чтобы устранить неисправность, ослабляют исправительные винты сетки и развертывают диафрагму с сеткой нитей за счет люфта винтов.

3.Визирная ось VV зрительной трубы должна быть параллельна оси ии цилиндрического уровня (рис. 1, в, г).

Последовательность выполнения поверки: на местности выбирают две точки А и В с расстоянием между ними 70...80 м; точки закрепляют

к

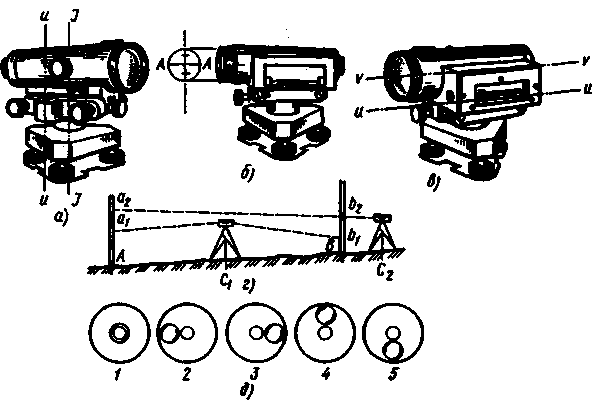

Рис. 1. Схемы расположения осей при поверках нивелира (а-в), позиции нивелира при третьей поверке (г), положения 1-5 пузырька круглого уровни (д)

ольями, нивелир устанавливают в точке С₁, и берут отсчеты а₁, b₁, по рейкам. После этого вычисляют превышение h₁ = а₁ - b₁. Далее ниве­лир устанавливают в точке С₂ на расстоянии 3...5 м от одной из реек, по рейкам берут отсчеты а₂ и b₂ и вычисляют превышение h₂ = a₂ – b_2.

При равенстве превышений или разнице между ними менее 4 мм нивелир пригоден к эксплуатации. Если разница превышений больше 4 мм, вычисляют правильный отсчет по дальней рейке а₂ =b₂ +h₁.

Горизонтальную нить сетки наводят винтом на этот отсчет (при этом пузырек отклонится от середины). Ослабляют боковые исправи­тельные винты уровня и возвращают вертикальными винтами пузы­рек уровня на середину, или смещают сетку нитей ее исправительными винтами. У самоустанавливающихся нивелиров устанавливают горизонтальную нить сетки на правильный отсчет с помощью исправи­тельных винтов сетки нитей.

Поверки теодолита

В про­цессе поверок удостоверяются в правильном взаимном положении осей прибора (рис. 2, а).

1.Ось uu цилиндрического уровня горизонтального круга должна быть перпендикулярна оси VV вращения прибора (рис. 2, б).

Поверку выполняют в такой последовательности. Теодолит уста­навливают на штативе так, чтобы уровень был расположен по направлению двух любых подъемных винтов и, вращая их в разные стороны, приводят пузырек уровня в нуль-пункт, затем поворачивают горизон­тальный круг теодолита на 180°. Если пузырек остался на середине или отклонился не более чем на одно деление, уровень исправен, если более чем на одно деление - неисправен.

Для устранения неисправности пузырек перемещают исправитель­ными винтами уровня к нуль-пункту на одну половину дуги отклоне­ния, подъемными винтами - на вторую.

После выполнения поверки удостоверяются, что теодолит сохраня­ет рабочее положение. Для этого горизонтальный круг поворачивают на 90°, приводят пузырек цилиндрического уровня на середину и по­ворачивают горизонтальный круг в произвольном направлении. Если при различных положениях круга относительно подъемных винтов пузырек остался на середине, поверка считается выполненной.
