17. Шинная организация

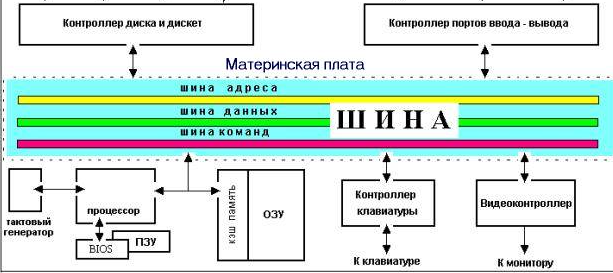

Системная шина — основная интерфейсная система компьютера, обеспечивающая сопряжение и связь всех его устройств между собой.
Системная шина включает в себя:
шину данных, содержащую провода и схемы сопряжения для параллельной передачи всех разрядов числового кода (машинного слова) операнда;
шину адреса, содержащую провода и схемы сопряжения для параллельной передачи всех разрядов кода адреса ячейки основной памяти или порта ввода-вывода внешнего устройства;
шину команд, содержащую провода и схемы сопряжения для передачи инструкций (управляющих сигналов, импульсов) во все блоки машины;
шину питания, содержащую провода и схемы сопряжения для подключения блоков ПК к системе энергопитания.
Все блоки, а точнее их порты ввода-вывода, через соответствующие унифицированные разъемы (стыки) подключаются к шине единообразно: непосредственно или через контроллеры (адаптеры). Управление системной шиной осуществляется микропроцессором либо непосредственно, либо, что чаще, через дополнительную микросхему контроллер шины, формирующий основные сигналы управления. Обмен информацией между внешними устройствами и системной шиной выполняется с использованием ASCII-кодов.
18.Канальная организация

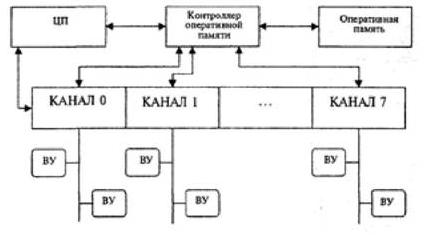

В основе канальной организации ЭВМ лежит множественность каналов связи между устройствами и функциональная специализация узлов.
Помимо уже знакомого набора устройств (центральный процессор, память, устройства ввода-вывода), в состав ЭВМ с канальной организацией входят устройства, называемые каналами.
Канал - это специализированный процессор, осуществляющий всю работу по управлению контроллерами внешних устройств и обмену данными между основной памятью и внешними устройствами.
Устройства группируются по характерной скорости и подключаются к соответствующим каналам. "Быстрые" устройства (например, накопители на магнитных дисках) подсоединяются к селекторным каналам. Такое устройство получает селекторный канал в монопольное использование на все время выполнения операции обмена данными. "Медленные" устройства подключаются к мультиплексным каналам.
Мультиплексный канал разделяется (мультиплексируется) между несколькими устройствам, при этом возможен одновременный обмен данными с несколькими устройствами. Доступ к оперативной памяти может получить и центральный процессор, и один из каналов. Для управления очередностью доступа имеется контроллер оперативной памяти. Он определяет приоритетную дисциплину доступа при одновременном обращении нескольких устройств к памяти. Наименьший приоритет имеет центральный процессор. Среди каналов больший приоритет имеют медленные каналы. Таким образом, приоритет обратно пропорционален частоте обращения устройств к памяти.
Операции обмена данными становятся более простыми. Канал, по сути, представляет собой специализированный "интеллектуальный" контроллер прямого доступа к памяти. Для ускорения обмена данными реализованы несколько трактов обмена данными (процессор - основная память и каналы - основная память).
Структура программы в Pascal
Программа на языке Pascal состоит из разделов:
раздел объявления меток;( В качестве метки также могут использоваться произвольные целые числа без знака, содержащие не более четырех цифр. Метка ставится перед оператором и отделяется от него двоеточием. Все метки, используемые в программе, должны быть перечислены в разделе)
раздел объявления констант;
раздел объявления типов;
раздел объявления переменных;
раздел объявления процедур и функций;
раздел инструкций программы.
Структура программы в общем виде выглядит следующим образом:
label
{ объявления меток }
const
{ объявления констант )
type
{ объявления типов }
var
{ объявления переменных }
{ объявления процедур и функций программиста }
begin
{ инструкции основной программы} end.
Кроме описаний и операторов Паскаль - программа может содержать комментарии, которые представляют собой произвольную последовательность символов, расположенную между открывающей скобкой комментариев { и закрывающей скобкой комментариев }.
