Содержание

1. Исходные данные………………………………………………………………………...2

2. Определение отопительной нагрузки помещения……………………………………..3

3. Конструирование системы отопления………………………………………………….8

4. Гидравлический расчет системы отопления…………………………………………...8

Введение

В данной работе нам необходимо выполнить учебный проект отопления и вентиляции 3х-этажного жилого дома, имеющего чердак и неотапливаемый подвал. Отопление центральное водяное с теплоснабжением от котельной с верхней разводкой, 2х-трубное.

1. Исходные данные.

2. Город – Смоленск

3. Климатические данные района строительства:

1. ср. температура наиболее холодной пятидневки t_н = -26°С

2. ср. температура нар. воздуха за отопит. период t_от = -2,7°С

3. продолжительность отопит. периода Z = 210 сут.

4. Параметры микроклимата внутри помещения (t воздуха):

- жилая комната 21°С

- кухня 18°С

- сан. узел 18°С

- совмещ. сан. узел 25°С

- ванная 25°С

- лестн. кл. 16°С

4. Конструкции наружных ограждений.

Наружные стены.

1. Керамзитобетон – 0,1 м

2. Пенополистирол – 0,16 м

3. Керамзитобетон – 0,08 м

Коэффициент теплопередачи k=0,32 Вт/м²·°С

Чердачное перекрытие.

1. Бет. плита – 0,16 м

2. Мин. вата – 0,2 м

3. Цементно-песчаный раствор – 0,02 м

k=0,22 Вт/м²·°С

Пол первого этажа.

1. Бет. Плита – 0,16 м

2. Мин. вата – 0,2 м

3. Цементно-песчаный раствор – 0,02 м

4. Линолеум – 0,005 м

k=0,21 Вт/м²·°С

Окна – двухслойные стеклопакеты в деревянном или пластиковом переплете

k=1,82 Вт/м²·°С

Наружные двери.

2. Определение отопительной нагрузки помещений.

Отопительная нагрузка помещений определяется исходя из теплового баланса, составленного отдельно для каждого помещения.

Отопительная система должна компенсировать потери теплоты ограждениями на нагревание инфильтрационного воздуха, а также на нагрев вносимых холодных материалов с учетом постоянных тепловыделений в помещениях.

1. До расчета потерь теплоты ограждениями необходимо пронумеровать помещения трехзначными числами. Помещения первого этажа нумеруются с 101 номера, второго соответственно с 201 и т.д.

Лестничные клетки обозначаются литерными буквами А, Б и т.д. Санузлы и прихожие можно не учитывать, поскольку они имеют незначительную величину теплопотерь и ею можно пренебречь.

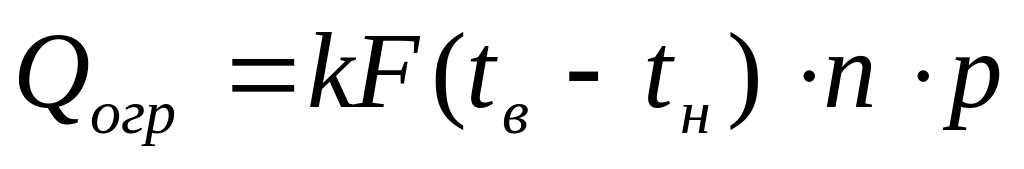

2. Через каждый вид ограждения теплопотери рассчитываются по формуле:

, где

F – расчетная площадь ограждения, м²

t_н – температура наружного воздуха для расчета отопления, равная температуре наиболее холодной пятидневки, °С

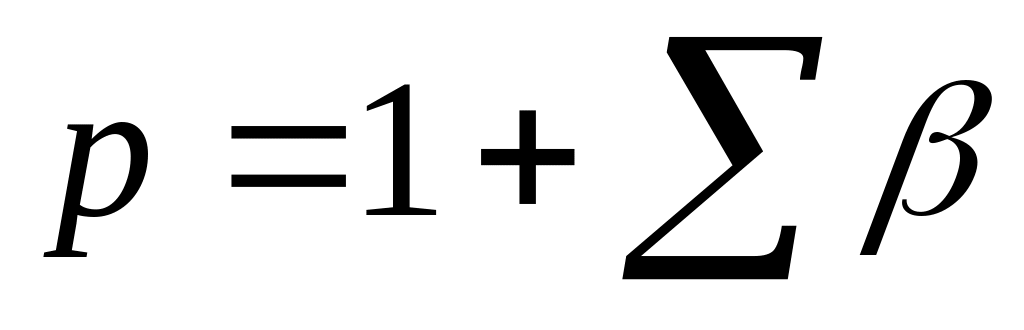

р – множитель, учитывающий дополнительные теплопотери, определяемый из выражения:

, где

∑β – сумма дополнительных потерь через ограждение, принимаемая в долях от основных потерь.

Расчет тепловой нагрузки представлен в таблице 2.1.

3. Площадь окна необходимо не вычитать из площади стены, а при определении теплопотерь через окна из коэффициента теплопередачи окна вычитать коэффициент теплопередачи наружной стены.

4. Дополнительные теплопотери, учитывающие ориентацию ограждений, наличие двух или более наружных стен и наружных дверей принимают в долях от основных теплопотерь.

Добавки на ориентацию по сторонам света β:

С, В, С-В – 0,1

Ю-В, З – 0,05

Ю – 0

5. Дополнительный расход теплоты в лестничной клетке на нагрев наружного воздуха, поступающего через дверь принимают по СНиП 2.04.05-86.

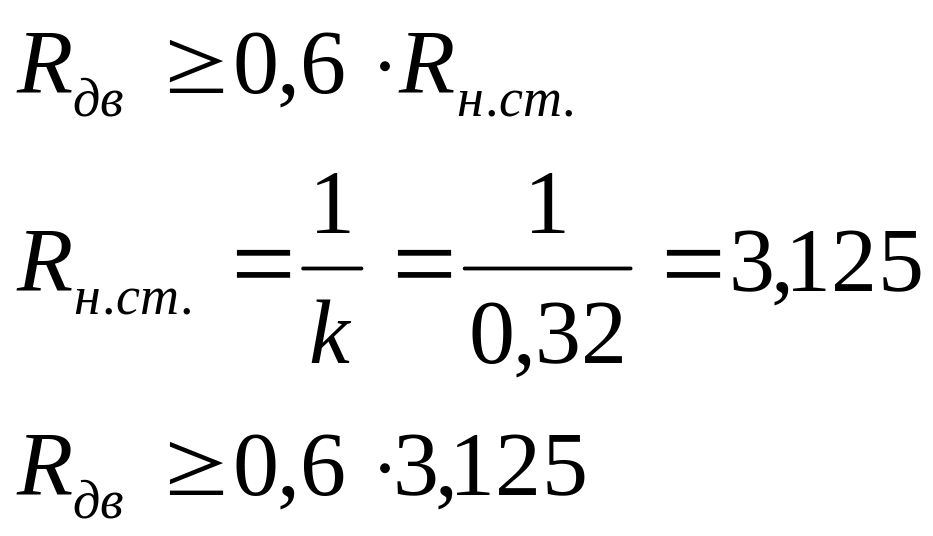

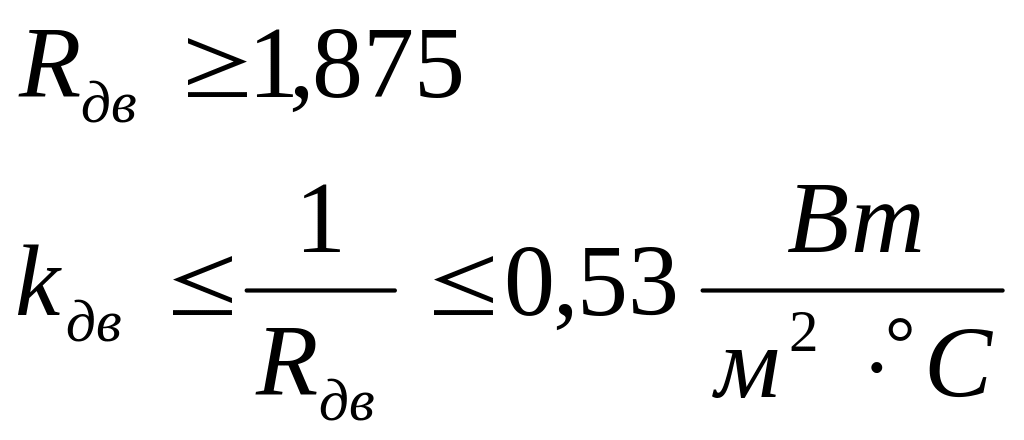

Пример расчета (помещение №101, наружная стена 1)
