2. Опис апаратного забезпечення. Схематичний план бухгалтерії.
2.1 Опис кабелю Hortex utp Cat5e 4x2x0.51
Hortex UTP Cat5e внутрішній 4x2x0.51 ал.мідь (Рис. 2.4) - кабель витої пари, призначений для прокладки мережі всередині приміщень. Складається з 4 пар, що проводить жила - обміднений алюміній діаметром 0.51 мм, категорія Cat.5e, UTP - без захисного екрану.
Характеристика:
Зовнішня оболонка: HD-PE (поліетилен високого тиску)
Діаметр кабелю: Діаметр струмопровідних жил: 0.51 см
Діаметр ізольованого провідника: 0.9-0.94 см
Діаметр кабелю: 5.0 ± 0.2 см
Довжина в упаковці (бухта): 305 м.
Категорія: 5е
Кількість пар: 4
Мінімальний радіус вигину: 5 діаметрів кабелю
Застосування: Внутрішні
Швидкості передачі даних: до 1000 Мбіт / с
Опір: на 100м - 25 Ом
на 305м - 42 Ом
Температурний діапазон: інсталяції: -30 ° C ... +50 ° C
роботи: -20 ° C ... +75 ° C
Тип металу: Алюміній + мідь
Струмопровідна жила: обмідненої алюміній
Колірна ідентифікація жил: пара 1: біло-синій/синій
пара 2: біло-оранжевий/оранжевий
пара 3: біло-зелений/зелений
пара 4: біло-коричневий/коричневий
Екранування: UTP

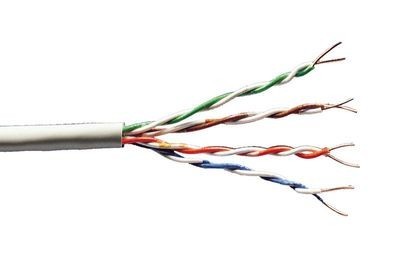

Рис. 2.4 Hortex UTP Cat5e
2.2 Структура мережі 100base-t4
Технологія 100BASE-T4 - специфікація фізичного рівня технології Fast Ethernet, що є високошвидкісним варіантом технології Ethernet забезпечує передачу даних зі швидкістю до 100 Мб / сек.
100Base-T4 найпізніша реалізація Fast Ethernet, вона з'явилася пізніше специфікацій 100Base-TX і 100Base-FX. Як і решта специфікації Fast Ethernet, вона описується стандартом IEEE 802.3u. У цій технології використовується кабель складається з чотирьох кручених пар третьої категорії. При цьому з чотирьох пар, одна завжди спрямована до концентратора, одна від концентратора, а інші дві перемикаються в залежності від поточного напрямку передачі даних. Таким чином в кожен момент часу з чотирьох пар для передачі використовується три, а одна використовується для прослуховування несучої частоти з метою виявлення колізій.
2.3 Опис маршрутизатора MikroTik rb 493
RB493 (Рис. 2.5) - це досить потужний, що має не малий потенціал до розширення можливостей маршрутизатор від компанії Mikrotik. Арсенал RB493 включає в себе дев'ять дротових мережевих інтерфейсів Ethernet і три слоти miniPCI для встановлення додаткових карт. І все це, поєднується з чудовою якістю і не високою ціною. Що робить маршрутизатор RB 493 приголомшливим інструментом для створення мереж різних рівнів складності.
Серцем лінійки маршрутизаторів, виступає нове покоління мережних процесорів Atheros, що робить RB 493 відмінним продовженням і без того успішної серії RB400, до якої і відноситься модель RB493. Процесор Atheros AR7130 має тактову частоту 300MHz і забезпечує стабільну одночасну роботу з великою кількістю мережевих пакетів. Допомагає йому справлятися з навантаженням, 64MB DDR SDRAM оперативної пам'яті і 64MB NAND пам'яті.
Як вже було сказано, RB493 має дев'ять 10/100 Mbit / s Fast Ethernet портів з автоматичним визначенням швидкості підключення Auto-MDI / X. Крім того, всі порти можуть бути об'єднані в єдиний комутатор, що дозволяє збільшити не тільки пропускну здатність між ними, а й зняти навантаження з процесора. А для розширення його можливостей, наприклад для установки радіокарт, в RB493 присутні три miniPCI слота.
З додаткових можливостей як і в більшості моделей цієї серії, в маршрутизаторі RB493 можна знайти DB9 RS232C асинхронний послідовний порт, кнопку скидання, біпер і декількох світлодіодних індикаторів. Частина з яких, може бути налаштована за бажанням користувача.
Харчування RB 493 здійснюється через спеціалізований роз'єм з напругою в 10 .. 28V постійного струму, або через протокол Power over Ethernet з тим же напругою. Споживана потужність становить не більше 3W без додаткових плат розширення, і до 12W, за умови їх використання.
Поставляється модель RB493 з попередньо встановленою операційною системою MikroTik RouterOS, з рівнем ліцензії Level4.
Характеристика MikroTik RB 493:
BIOS: 2.19 RouterBOOT, 1Mbit Flash chip
Power Over Ethernet (PoE): 10 .. 28V DC
Архітектура: MIPS-BE
Вага: 0.15 кг.
Вологість при роботі: 70% відносної вологості (без конденсації)
Вбудований радіомодуль: Немає
Джерело живлення: Power over Ethernet: 12 .. 28V DC (крім харчування по лініях передачі даних);
Power jack: 12 .. 28V DC;
Захист від перепадів напруги.
Кількість слотів MiniPCI: 3
Наявність PoE: Так
Напруга спожите: 3W без плат розширення, максимум - 12W
Оперативна пам'ять: 64 MB
Пам'ять: 64MB вбудованої NAND пам'яті.
Підтримка ОС: RouterOS v3.x, level 4 license
Порти: 9х RJ45 10/100 Mbit / s Fast Ethernet порту з підтримкою Auto-MDI / X;
3х MiniPCI слота типу IIIA / IIIB;
1х DB9 RS232C асинхронний послідовний порт
Процесор: Atheros AR7130 300MHz network processor
Розміри: 105x160 мм
Роз'єм для SFP модуля: Немає
Світлодіодні індикатори: Power, NAND activity, 5 user LEDs
Температура роботи: -20 ° C to +65 ° C (-4 ° F to 149 ° F)
Тип пристрою: Вбудована платформа

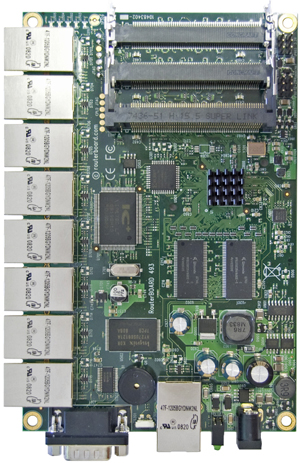

Рис. 2.6 MikroTik RB 493
