Изготовление пружин
Учебная цель: научиться подбирать проволоку и правильно устанавливать оснастку для изготовления пружин; освоить технику навивания пружин, работающих на растяжение и сжатие; определение влияния термообработки на жесткость пружины.
Объекты работ: спираль из нихрома, пружины различной длины и диаметра, изготовленные из нержавеющей и пружинной стали.
Оборудование и приспособления: слесарный верстак; тиски; муфельная печь, штатив; прокладки; оправка; образцовый груз.
Инструменты и материалы: молотки; штангенциркуль; напильники; измерительная линейка; пассатижи или круглогубцы; проволока из нихрома и пружинной стали диаметром 1 – 2 мм.
Необходимо навить пружину на вал. Составить последовательность
технологических операций.
Схема навивки пружины:
1-проволока, 2-оправка, 3-прокладка.

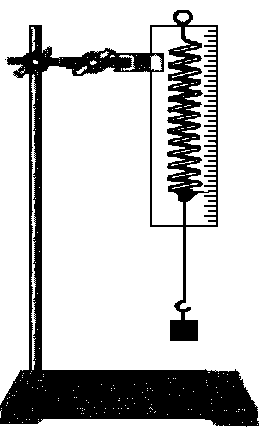

Методика определения жесткости пружины
Приборы и материалы: штатив с муфтой и лапками, пружина, груз массой 1 кг, линейка с миллиметровыми делениями.
Описание выполнения работы
Закрепил на штативе конец спиральной пружины (другой конец пружины снабжен стрелкой-указателем и крючком:
2. Рядом с пружиной или за ней установил и закрепил линейку с миллиметровыми делениями.
3. Отметил и записал то деление линейки, против которого приходится стрелка-указатель пружины.
4. Подвесил к пружине груз массой 1 кг и измерил вызванное им удлинение пружины.
5. Произведите расчет жесткости пружины по формуле Гука:
К = Р/L
где: К – коэффициент жесткости
Р – приложенное усилие, кг
L – деформация пружины (удлинение), мм
2.2. Описание и краткие теоретические сведения выполненной работы. Параметрический стабилизатор напряжения
Стабилизатором напряжения называют устройство, поддерживающее с определенной точностью неизменным напряжение на нагрузке. Параметрический стабилизатор наиболее простой. Его работа основана на свойствах полупроводникового диода, а точнее на одной из его разновидностей - стабилитрона. В стабилитронах используется явление электрического лавинного пробоя. При этом в широком диапазоне изменения тока через диод напряжение изменяется на нем очень незначительно.
Описание выполнения работы.
Подобрал необходимые радиоэлементы.
Проверил исправность радиоэлементов, используя мультиметр.
Собрал мостовую схему выпрямителя со сглаживающим фильтром на макетной плате.
После разрешения мастера производственного обучения, включил схему в сеть переменного тока.
Измерил выпрямленное напряжение мультиметром (Uвх).
По радиотехническому справочнику подобрал необходимый стабилитрон и произвел расчет сопротивления балластного резистора
Собрал схему параметрического стабилизатора
Внимание: монтаж стабилизатора производил со снятием напряжения питания схемы выпрямителя
Оформил результат выполненной работы:
Uпит – задается мастером п/о.
Rн – задается мастером п/о.
Uвх – измеряется мультиметром.
Uст. – определяется расчетом.
Тип стабилитрона – определяется по справочнику.
Характеристики стабилитрона (Iст min, Iст max, Uст min, Uст max) – определяется по справочнику.
Rб' – определяется расчетом.
Rб – подбирается из ряда стандартных сопротивлений резисторов.
Мощность Rб (Р Rн) – определяется расчетом.
Uст. факт - измеряется мультиметром.

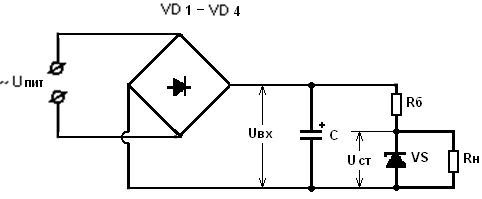

Схема параметрического стабилизатора
VD1 – VD4 – выпрямительные диоды
С - электролитический конденсатор 100мкф
Rб - балластный резистор
VS – стабилитрон
Расчетные формулы
Uст. ≈ 0,8 Uвх
Iст min – определяется по справочнику
Р Rн. = Iн max*Uст max
