2. Симулирование работы схемы в программе Multisim 12

Электрическая расчетная схема «собирается» в программе Multisim 12. В каждую ветвь схемы устанавливается амперметр для измерения тока.

Запускается режим симулирования. Считываются показания приборов.

С криншот симулирования работы схемы в программе Multisim 12 приведен ниже.

Вычисляем токи ветвей исходной цепи ( I_и ) выполняя алгебраическое сложение частных токов учитывая их направление:

I_1и = I₁ - I'₁ ≈ 0.49 A I_{2 и} = -I₂ + I'₂ ≈ 0.25 A I_{3 и} = I₃ + I'₃ ≈ 0.319 A I_{4 и} = I₄ + I'₄ ≈ 0.74 A I_{5 и} = I₅ + I'₅ ≈ 0.42 A I_{6 и} = -I₆ + I'₆ ≈ 0.069 A

В) Симулирование работы схемы в программе Multisim 12

Электрическая расчетная схема «собирается» в программе Multisim 12. В каждую ветвь схемы устанавливается амперметр для измерения тока.

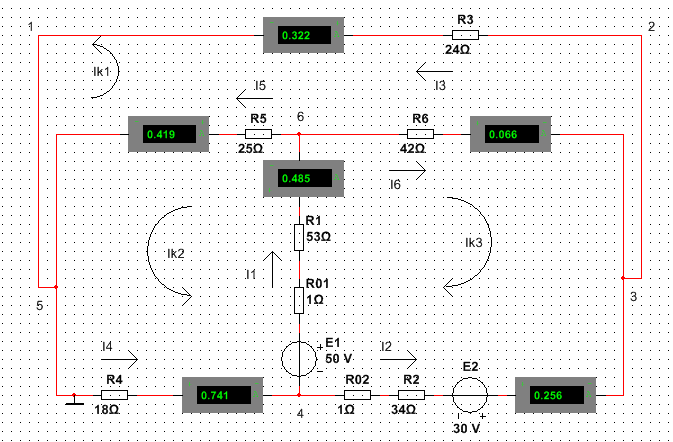

Запускается режим симулирования. Считываются показания приборов. С криншот симулирования работы схемы в программе Multisim 12 приведен ниже.

2 Составим баланс мощностей для заданной схемы.

Источники Е1 и Е2 вырабатывают электрическую энергию, т.к. направление ЭДС и тока в ветвях с источником совпадают. Баланс мощностей для заданной цепи запишется так:

E1 I_1и + E2 I_1и =

Подставим числовые значения и вычисляем

24,5 + 7,5=12,72 + 2,12 + 2,44 + 9,85 + 4,41 + 0,19

32 Вт ≈ 31,73 Вт

С учетом погрешности расчетов баланс мощностей получился.
