Ш.1.5.3 Монтаж фундаментов стаканного типа.

Фундаменты начинают монтировать с маячных блоков по углам в местах пересечения стен. После этого шнур- причалку (натянутую на грани фундаментной ленты) поднимают до уровня верхнего наружного ребра блоков и по ней располагают все промежуточные

блоки. -

При монтаже блоков под колонны на дно котлована отвесом переносят положение осей, точно фиксируя их штырями или колышками, забитыми в грунт. На блоках отмечают рис­ками середину боковых граней. Опуская блоки по рискам следят за положением блоков. На блоках стаканного типа определяют середину стакана и наносят осевые риски на верхнюю грань.

Окончательное положение блоков в плане контролируют относительно разбивочных осей по двум взаимно перпендикулярным направлениям по осевым рискам на гранях фун­дамента, совмещая осевые риски с ориентирами, закреплёнными на основании, или кон­тролируя правильность установки теодолитом или отвесом. Отвес опускают с осевых про­волок, натянутых по обноске. Небольшие отклонения устраняют, передвигая блок ломом.

Разбивку мест установки фундаментов производят с использованием продольных и по­перечных осей, фиксируемых с помощью проволоки. Положение осей фиксируют колыш­ками или инвентарными скобами. На гранях фундаментов наносят установочные риски. Для фундаментов стаканного типа дополнительно отмечают середину верхней грани ста­кана.

Установку фундаментов необходимо производить сразу в проектное положение, что бы избежать нарушения поверхности основания. Выверку фундаментов в проектном положе­нии осуществляют на весу, до снятия его со стропа путём совмещения рисок установоч­ных осей с рисками разбивочных. С помощью невелира наносят проектные отметки на стенки стаканов, определяют соответствие фактического и проектного положения осей отметок. Эти данные заносят в исполнительную схему, которую берут за основу для даль­нейшего монтажа надземной части здания.

Фундаменты стаканного типа монтирует звено монтажников. Монтажники 4-го и 3-го разрядов, находясь в котловане, очищают и выравнивают основание под фундамент. В это время монтажник 2-го разряда готовит фундамент к укладке, проверяет размеры стакана и монтажные петли, а при необходимости выправляет их ломом или молотком. Затем мон­тажник 3-го разряда, закрепив на блоке четырёхветвеевой строп, отходит на безопасное расстояние, подаёт команду машинисту крана для предварительного подъёма блока. Поднятый блок осматривают (его нижнюю плоскость) от налипшего грунта. Смещение в плане фундаментных фундаментных блоков относительно разбивочных осей нижнего ря­да допускается в пределах 20мм, верхнего -10мм и осей стаканов фундамента -10мм. От­клонение отметок верхних опорных поверхностей фундаментов от проектных допускается в пределах -10мм, от опорной поверхности стакана-20мм и внутренних размеров (длины, ширины) фундаментного стакана-20мм.

					Технология и организация строительно-	Лист
					го процесса на монтаж фундаментов	2*
Изм	Лис	№ до-	Подп	Дате

HI.1.5.4 Такелажные работы.

К такелажным работам на стройках относятся: погрузка, выгрузка и перемещение на расстояние тяжелых грузов (конструкции) при помощи грузоподъемных машин, приспо­соблений и устройств.

Общие правила строповки состоят в следующем.

Прежде чем застропить конструкцию (деталь), рабочий подбирает соответствующее ей (по проекту производства работ) строповочные и захватные устройства, удостоверяется в их исправности и пригодности, проверяет паспортное клеймо. Стропальщик должен ру­ководствоваться правилами: никогда не пользоваться грузозахватными устройством, если есть хоть малейшее сомнение в его исправности, и не пытаться самостоятельно ремонти­ровать неисправное приспособление. При правильно подобранном стропе угол между вет­вями при подъеме груза не должен превышать 90°.

Такелажные работы в общей стоимости и трудоемкости строительно-монтажных работ составляют 20 - 25%. Для снижения этих затрат важное значение имеет правильной выбор транспортных средств, такелажных устройств и приспособленной, применяемые для доставки грузов на строительную площадку.

Для производства погрузочно-разгрузочных работ применяют следующие механизмы: краны, автопогрузчики, универсальные ковшовые погрузчики, погрузчики непрерывного действия и др.

Пакетирование и контейнеризация позволяет резко снизить трудоемкость погрузочно-разгрузочных операций, способствует лучшему использованию механизмов и обеспечи­вают лучшую сохранность перевозимых грузов.

					Технология и организация строительно­го процесса на монтаж фундаментов	——-
						2.8
Изм	Лис	№ до-	Подп	Дате

Hi. 1.6 Пооперационный контроль

~> Т Д :< А U J-J г

/JCU"

Ш.Щ

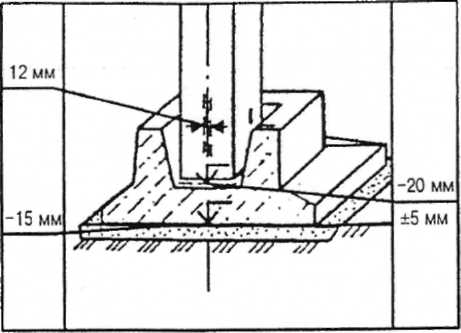

СНиП 3.03.01-87 п.п. 3.8, 3.10, табл. 12 ПРЕДЕЛЬНЫЕ ОТКЛОНЕНИЯ:

- отметок опорной поверхнос­ти дна стаканов от проектных:

до устройства выравниваю­щего слоя по дну стакана.. -20 мм;

после устройства выравнива­ющего слоя по дну стакана.. ±5 мм.

• от совмещения установоч­ных ориентиров стаканов фунда­ментов с рисками разбивочных осей...12 мм;

• отметки выравнивающего слоя песка под блоки от проект­ной...-15 мм;

НЕ ДОПУСКАЕТСЯ:

• установка блоков на покрытие водой или снегом основания;

• загрязнение опорных поверхностей стаканов фундаментов.

Установку блоков фундаментов стаканного типа следует производить относительно разбивочных осей по двум взаимно перпендикулярным направлениям.
