25 Билет

Электроэнергия вырабатывается на электростанциях синхронными генераторами, т. е. генераторами переменного тока, который удобно преобразовывать трансформаторами и передавать на большие расстояния. Между тем имеется ряд технологических процессов, требующих постоянного тока: электролиз, зарядка аккумуляторов и т. д. Поэтому часто возникает необходимость преобразования переменного тока в постоянный и обратно.

Преобразование переменного тока в постоянный производится с помощью полупроводниковых вентилей, имеющих одностороннюю проводимость.

Трансформатор — это статическое электромагнитное устройство, имеющее две или более индуктивно связанных обмоток на каком-либо магнитопроводе и предназначенное для преобразования посредством электромагнитной индукции одной или нескольких систем (напряжений) переменного тока в одну или несколько других систем (напряжений), без изменения частоты.

Трансформатор осуществляет преобразование напряжения переменного тока и/или гальваническую развязку в самых различных областях применения — электроэнергетике, электронике и радиотехнике.

Трансформатор-это статический электромагнитный аппарат, предназначенный для преобразования (понижения или повышения) напряжения в сетях переменного тока.

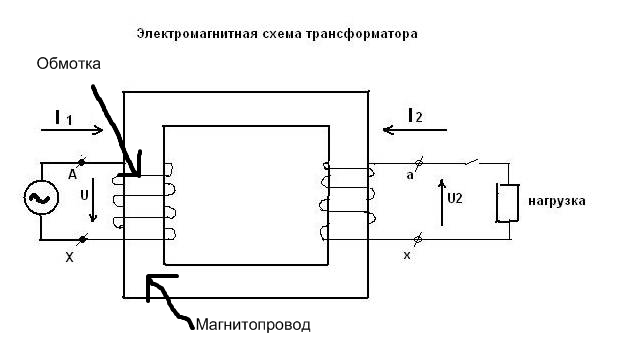

Устройство трансформаторов Основные части трансформатора — это магнитопровод и обмотки. Магнитопровод трансформатора выполняют из листовой электротехнической стали. Перед сборкой листы с двух сторон изолируют лаком. Такая конструкция магнитопровода дает возможность в значительной степени ослабить в нем вихревые токи. Часть магнитопровода, на которой располагают обмотки, называют стержнем. В стержневых трансформаторах имеются два стержня и соединяющих их два ярма. Броневые трансформаторы имеют разветвленный магнитопровод с одним стержнем и ярмами, частично прикрывающими ("бронирующими") обмотки. Стержневая конструкция имеет наибольшее распространение, особенно в трансформаторах большой и средней мощности. Достоинства этой конструкции — простота изоляции обмоток, лучшие условия охлаждения, простота ремонта. Однофазные трансформаторы малой мощности чаще имеют броневую конструкцию, что позволяет уменьшить габариты трансформатора. Кроме того, боковые ярма защищают обмотку от механических повреждений; это важно для трансформаторов малой мощности, которые часто не имеют защитного кожуха и располагаются вместе с другим электрооборудованием на общей панели или в общем шкафу. Трехфазные трансформаторы обычно выполняют на магнитопроводе стержневого типа с тремя стержнями. В трансформаторах большой мощности применяют бронестержневую конструкцию магнитопровода, которая хотя и требует несколько повышенного расхода электротехнической стали, но позволяет, уменьшить высоту магнитопровода (Н_БС < Н_с), а следовательно, и высоту трансформатора.

26 Вопрос

В 1864 г. Дж. Максвелл создаёт теорию электромагнитного поля, согласно которой электрическое и магнитное поля существуют как взаимосвязанные составляющие единого целого — электромагнитного поля. Эта теория с единой точки зрения объясняла результаты всех предшествующих исследований в области электродинамики, и, кроме того, из неё вытекало, что любые изменения электромагнитного поля должны порождать электромагнитные волны, распространяющиеся в диэлектрической среде(в том числе, в пустоте) с конечной скоростью, зависящей от диэлектрической и магнитной проницаемости этой среды. Длявакуума теоретическое значение этой скорости было близко к экспериментальным измерениям скорости света, полученным на тот момент, что позволило Максвеллу высказать предположение (впоследствии подтвердившееся), что свет является одним из проявлений электромагнитных волн.

Взаимодействие электрических и магнитных полей «Подвесим на гибких проводах катушку изолированной проволоки и поднесём к ней магнит (рис.58). Пропустим ток через катушку, тогда заметим, что катушка либо притягивается к магниту, либо отталкивается от него (это зависит от направления тока в катушке). Опыт показывает, что в пространстве, окружающем магнит и проводник с током, действуют какие-то силы, вызывающие движение проводника с током».

Электромагнитные волны, электромагнитные колебания, распространяющиеся в пространстве с конечной скоростью. Существование Э. в. было предсказано М. Фарадеем в 1832. Дж. Максвелл в 1865 теоретически показал, что электромагнитные колебания не остаются локализованными в пространстве, а распространяются в вакууме со скоростью света с во все стороны от источника. Из того обстоятельства, что скорость распространения Э. в. в вакууме равна скорости света, Максвелл сделал вывод, что свет представляет собой Э. в. В 1888 максвелловская теория Э. в. получила подтверждение в опытах Г. Герца, что сыграло решающую роль для её утверждения.

Скорость распространения электромагнитных волн. Из теории Максвелла вытекает, что если в какой-либо малой области пространства периодически изменять электрическое и магнитное поля, то эти изменения должны периодически повторяться и во всех других точках пространства, причем в каждой последующей несколько позже, чем в предыдущей, т.е. от источника электромагнитных колебаний должны во все стороны распространяться электромагнитные волны с определенной скоростью. Вывод о конечности скорости распространения электромагнитных волн — очень важное следствие из теории Максвелла.

Дж. Максвелл чисто математически показал, что скорость распространения электромагнитного поля в вакууме равна скорости света  c=3⋅108mc, а в среде эта скорость ν меньше и зависит от свойств среды:

 v=cεμ√,

где ε — диэлектрическая проницаемость среды, μ — магнитная проницаемость среды.

Длина волны — расстояние между двумя ближайшими друг к другу точками, колеблющимися в одинаковых фазах, обычно длина волны обозначается греческой буквой  .^[1] По аналогии с волнами, возникающими в воде от брошенного камня, длиной волны является расстояние между двумя соседними гребнями волны. Одна из основных характеристик колебаний. Измеряется в единицах расстояния (метры,сантиметры и т. п.). Величина  , обратная длине волны, называется волновым числом и имеет смысл пространственной частоты.

длина волны:

где h — постоянная Планка.
