Практична робота №15

Тема: Знайомство з векторним редактором Сorel Draw. Панель інструментів.

Мета: навчитися основним технологічним операціям у середовищі графічного редактора CorelDRAW для створення графічних об’єктів.

Хід роботи:

1. Завантажте текстовий редактор графічний редактор CorelDRAW (Пуск – Программы – CorelGraphics Suite 13 – CorelDRAW 13).

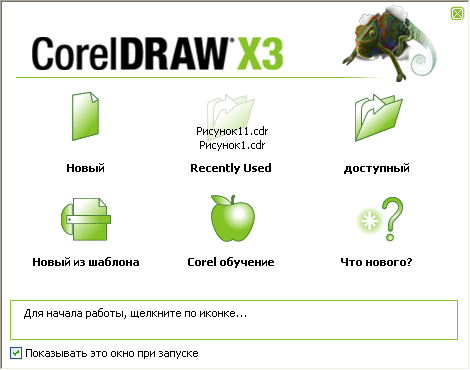

• На екрані завантажиться "вітальне" вікно CorelDraw, що містить ряд виборів для продовження роботи. Оберіть пункт Новый.

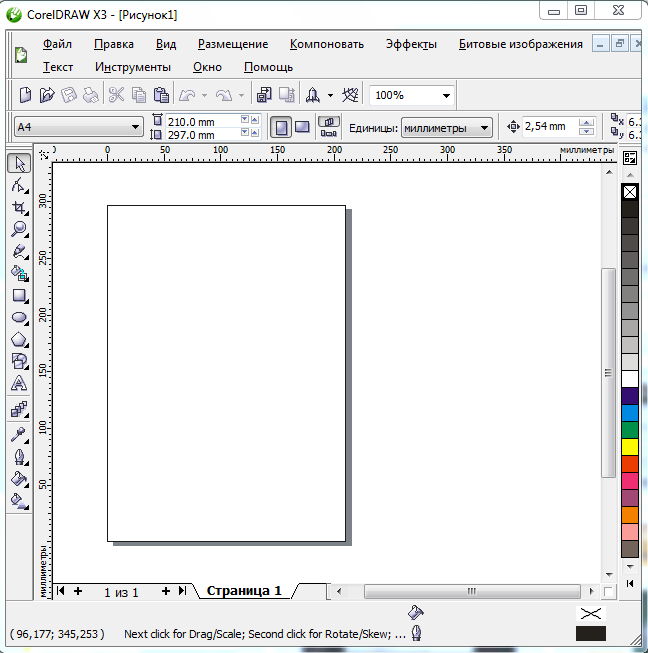

• В результаті завантажиться вікно програми CorelDraw.

2. Розгляньте вікно програми та пункти меню.

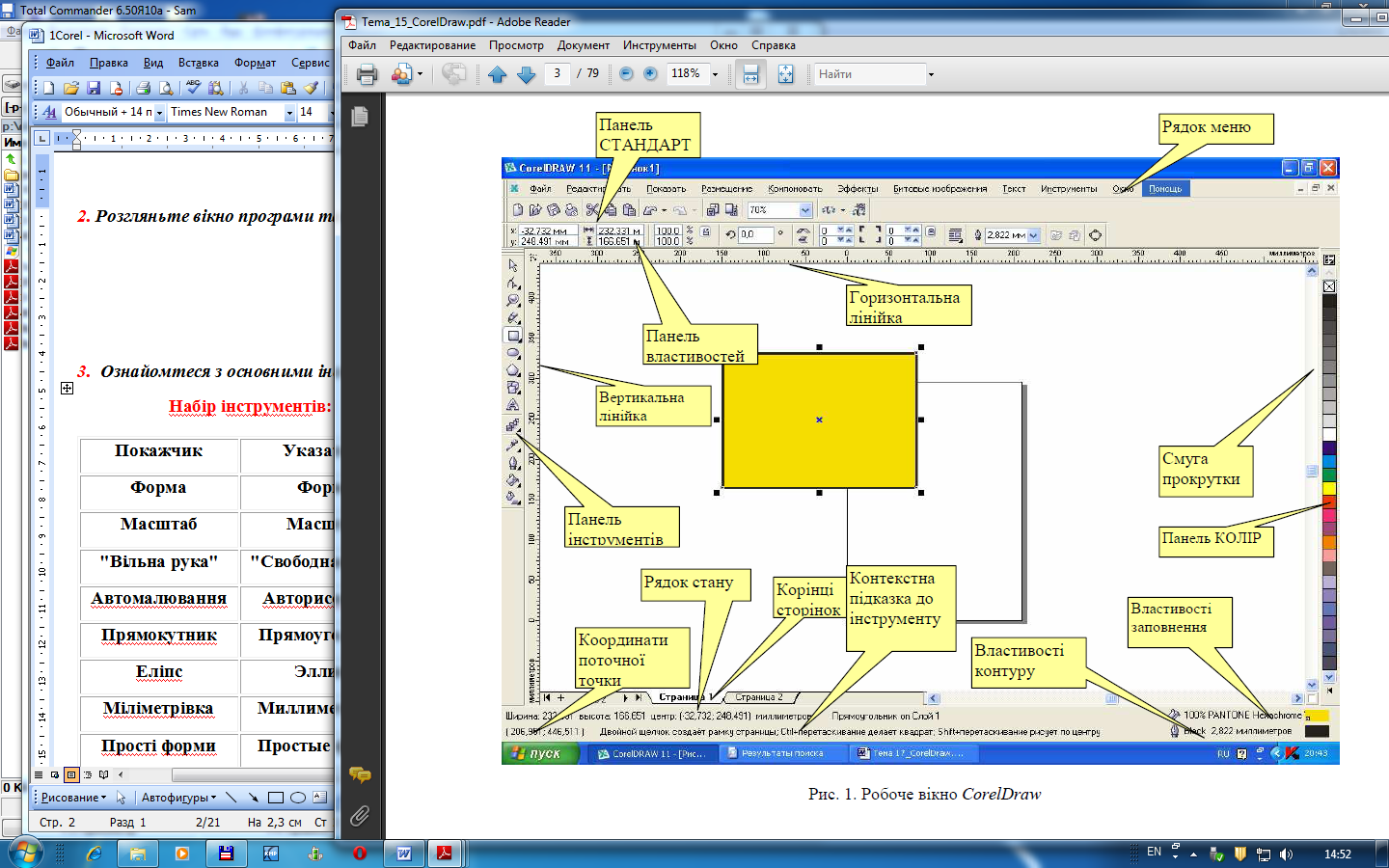

Рис. 1. Робоче вікно CorelDraw

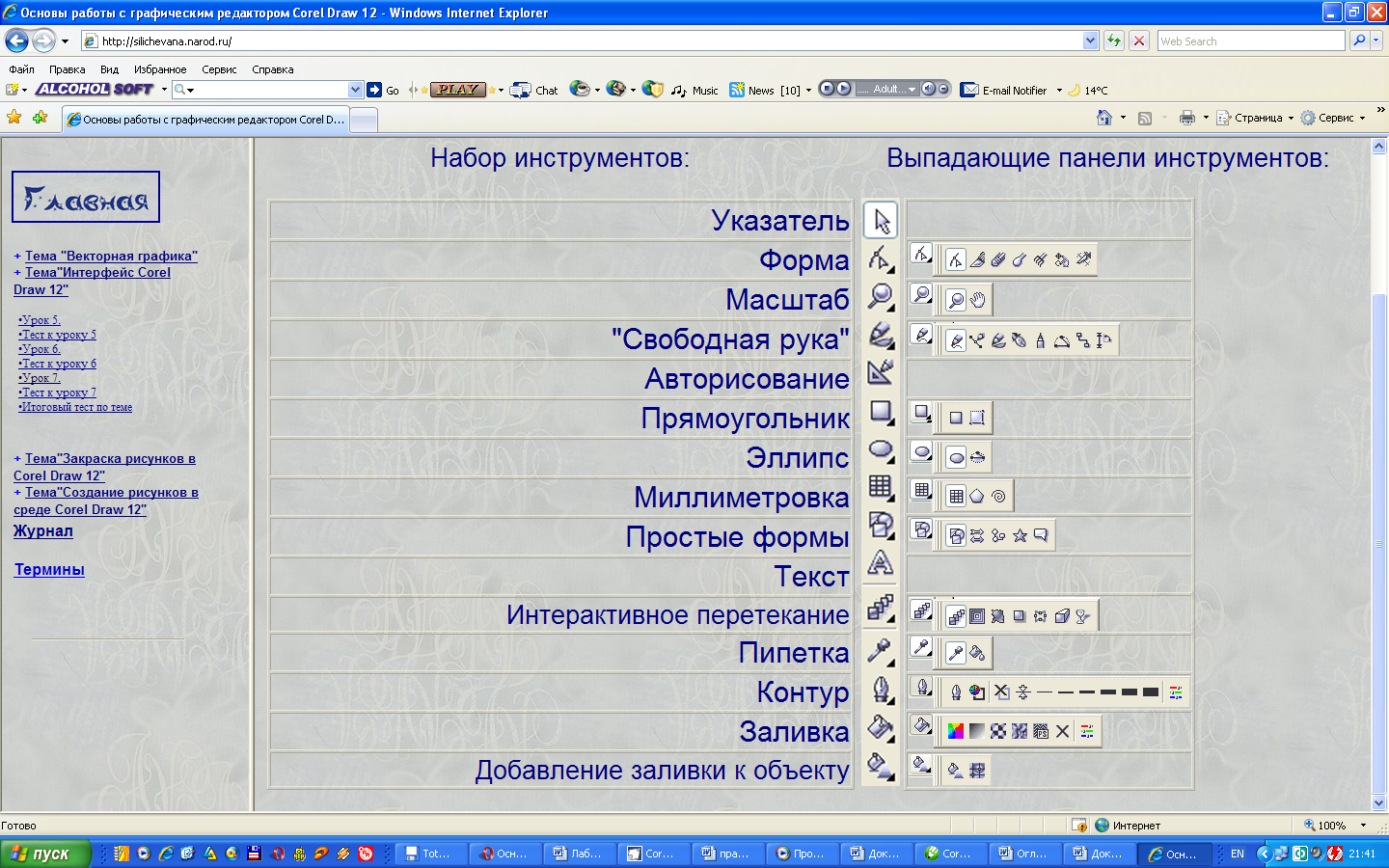

3. Ознайомтеся з основними інструментами панелі інструментів Рисование:

Набір інструментів:	Випадаючі панелі інструментів:
Покажчик Указатель Форма Форма Масштаб Масштаб "Вільна рука" "Свободная рука" Автомалювання Авторисование Прямокутник Прямоугольник Еліпс Эллипс Міліметрівка Миллиметровка Прості форми Простые формы Текст Текст Інтерактивне перетікання Интерактивное перетекание Піпетка Пипетка Контур Контур Заливка Заливка Додавання заливки до об'єкту Добавление заливки к объекту

• Кожен з інструментів має кілька видозмін – їх можна обирати клацанням на трикутній стрілочці поряд з відповідним інструментом.

• Для вибору інструмента чи його різновиду треба клацнути на них лівою кнопкою миші.

• Для вибору намальованого елемента – використовується інструмент стрілки Указатель .

• Властивості вибраного об’єкту та інструменту відображаються також у докері (праворуч) та у контекстному меню (правої кнопки миші (Свойства (Опции)).

4. Ознайомитися із побудовою найпростіших геометричних фігур різними способами:

• Побудувати пряму лінію за допомогою інструмента Pen Tool вкладки Свободная рука панелі інструментів Рисование (поставити початкову і кінцеву точки).

• Намалювати криву лінію використовуючи інструмент Свободная рука .

• Побудувати дугу використовуючи інструмент 3 Point Curve Tool (задати дві точки вершини і третю точку викривлення, при цьому клацнути на початковій точці, протягнути до кінцевої точки і відпустити і клацнути в третій точці, яка і задасть дугу).
