1. Загальна частина

1. Технічне завдання

Скласти Розрахунок 3-х фазного кола при з`єднанні навантаження зіркою.

Вхідними даними є

В силове коло живлення електродвигуна регулюючого приводу верстата, виконаного за схемою «Тиристорний перетворювач – двигун», ввімкнено навантаження.

Згідно задачі ми повинні накреслити схему та визначити:

• фазні та лінійні струми;

• коефіцієнт потужності кожної фази;

• активну, реактивну та повну потужність кожної фази;

• н акреслити у масштабі векторну діаграму.

Схема з’єднання споживачів енергії зіркою

Дано

:

1.2 Методика рішення задач

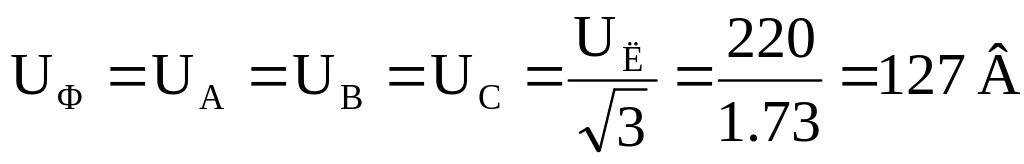

1. Визначимо фазну напругу:

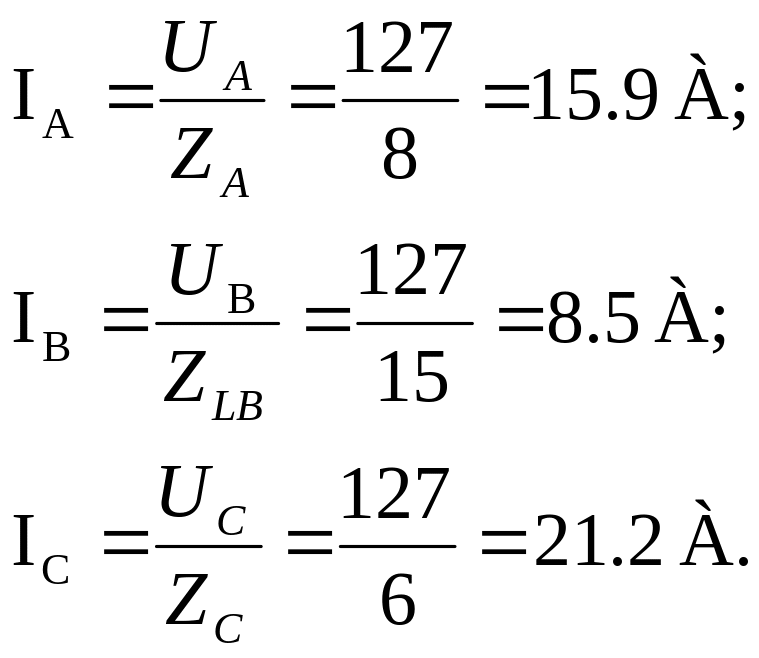

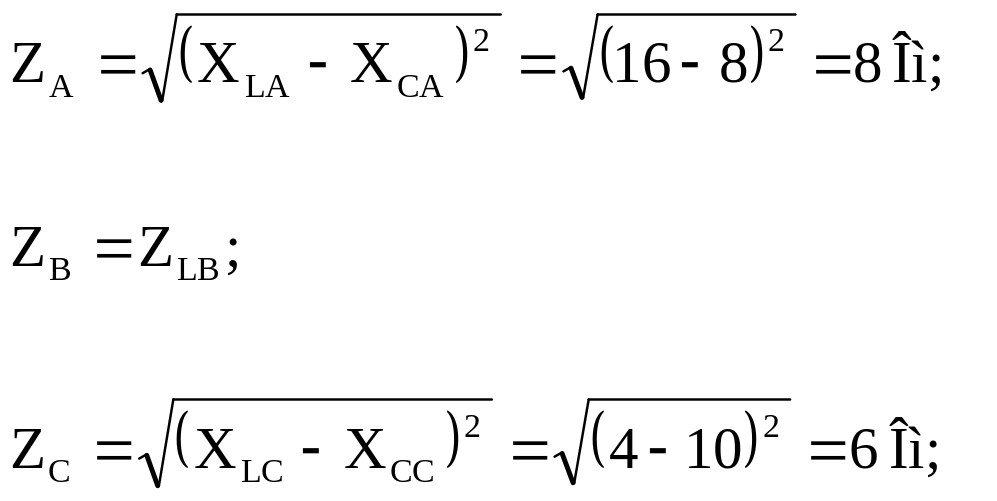

Визначимо фазні струми:

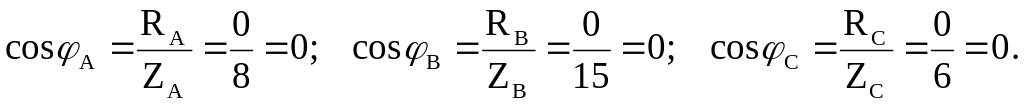

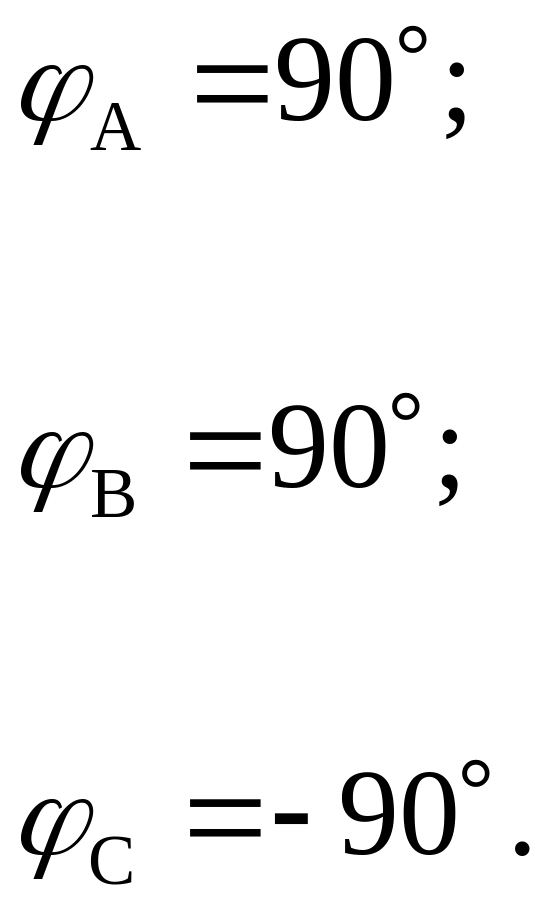

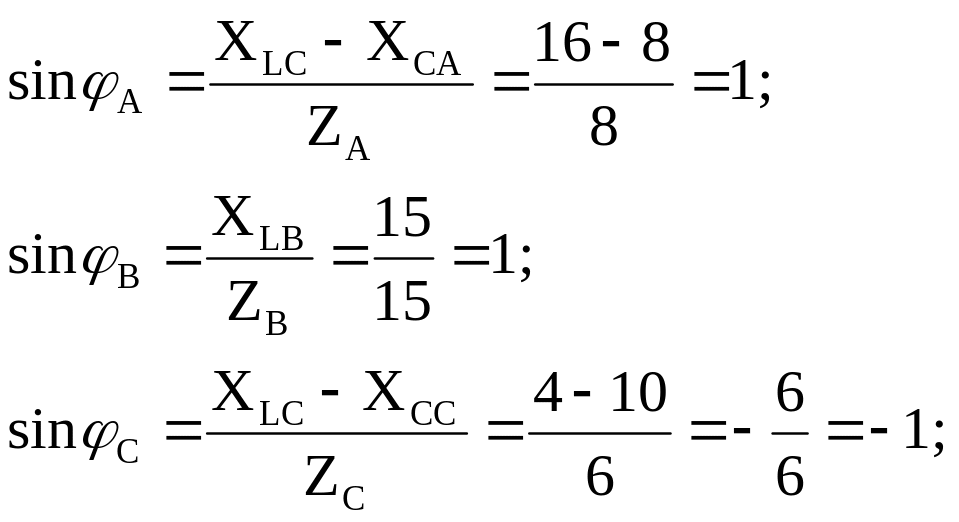

2. Коефіцієнт потужності кожної фази:

3. Активна, реактивна та повна потужності кожної фази становлять:

4. Накреслити у масштабі векторну діаграму:

Масштаб: , .

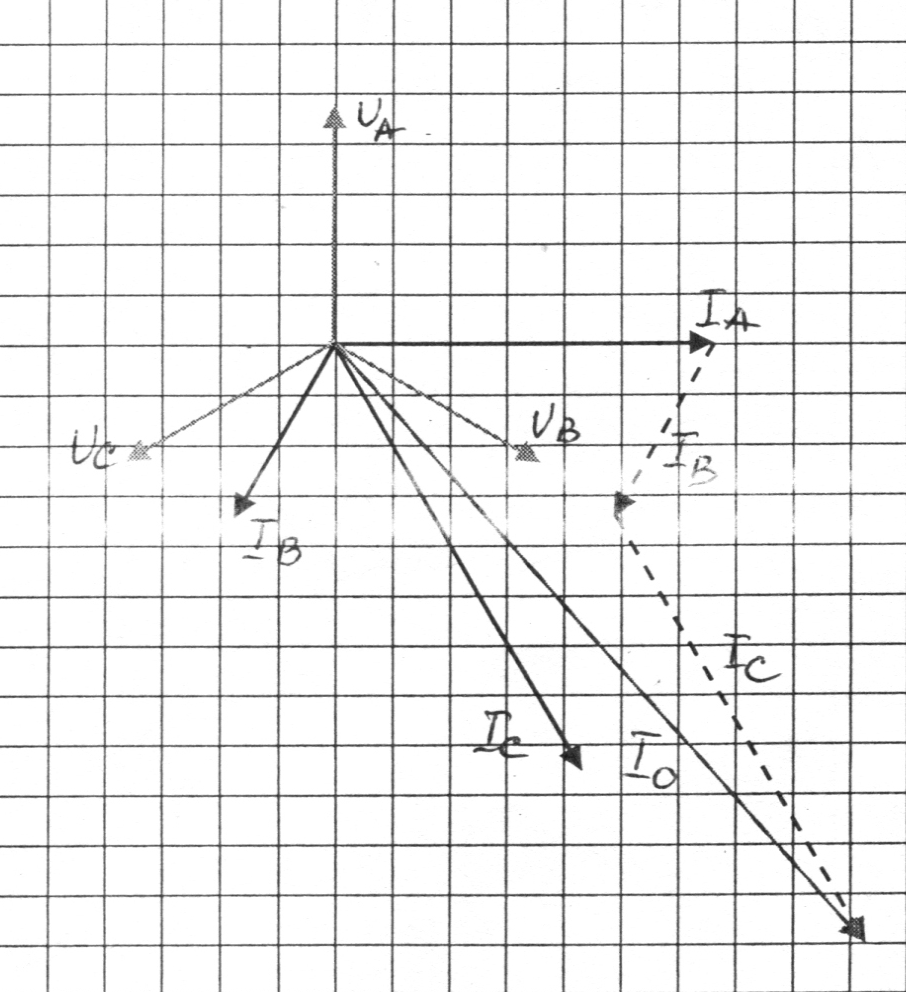

Векторна діаграма

Створити навчально-контролюючий комплекс за темою «Розрахунок 3-х фазного кола при з`єднанні навантаження зіркою».

Складові комплексу:

1 Комп’ютерна презентація теоретичного змісту

2. Комп’ютерні розрахунки

2 Алгоритмізація рішення задачі

2.1 Алгоритм рішення задачі. Блок схема

Алгоритм - кінцева послідовність вказівок, однозначно визначальний процес перетворення вихідних даних у результат рішення завдання.

У процесі розробки алгоритму можуть використовуватися різні способи його запису. Найпоширеніші: словесний запис, графічні схеми алгоритмів (блок - схеми), псевдокод (формальні алгоритмічні мови).

Для зображення алгоритму використовую основні положення ГОСТ 19002-80, ГОСТ 19003-80.

Блок - схема - це графічне подання алгоритму, доповнене елементами словесного запису. На блок - схемі кожний пункт алгоритму зображується відповідною фігурою.

У таблиці наведені графічні елементи – блоки, з яких компонується блок – схема, їхня назва й символ.

Назва блоку	Блок	Відображувана функція
Початок – кінець		Початок, кінець, вхід, вихід у програмах
Блок введення – виведення		Введення даних, або виведення результатів на екран
Блок виводу		Вивід даних на друк
Процес		Обчислення або послідовність обчислень
Альтернатива		Перевірка умов
Модифікація		Початок циклу

Блок – схема алгоритму

1

Uф= Uл/√3

2

3

Ні

Так

4

Zф=√R² +X²

5

sinф=X/Zф

6

Iф=Uф/Zф

𝑠𝑖𝑛ф=𝑋/𝑍

7

2.2 Опис алгоритму

№ блоку	Дія
1	Вводимо начальні данні.
2	Розраховуємо фазну напругу.
3-6	Розрахунок повного опору фази, фазний струм та кут зсуву фаз.
7	Отримання кінцевих результатів
