Порядок выполнения работы
Создание листа чертежа. Для этого используйте кнопку Стандпртной панели Создать
и в ее вкладке Чертеж
.

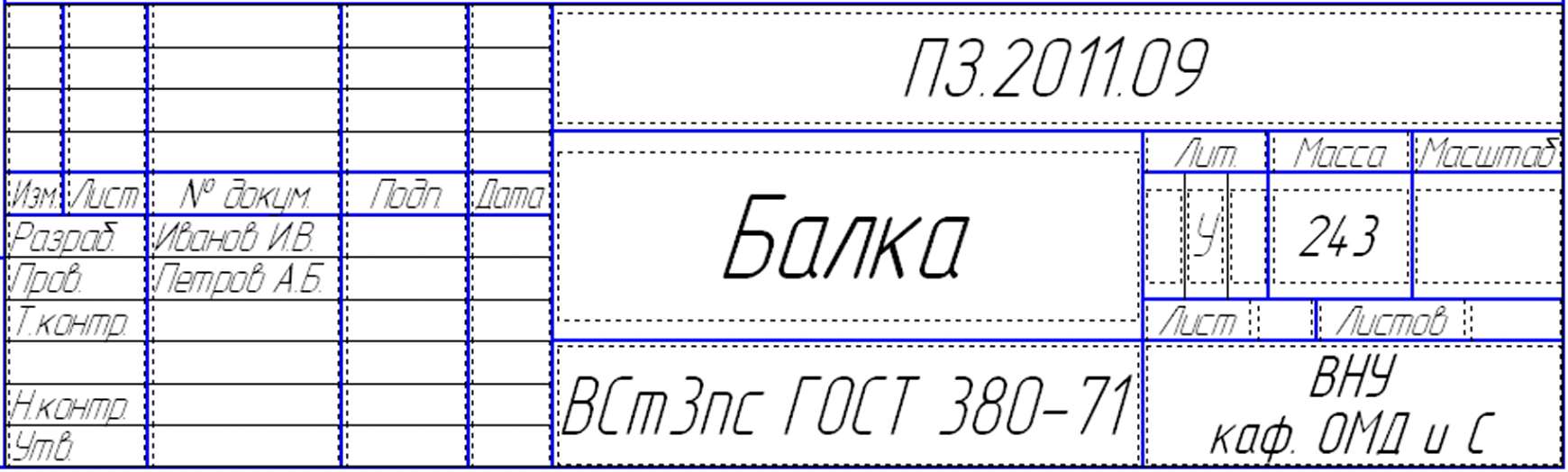

Заполните основную надпись согласно приведенному на рис. 4.1 образцу, используя данные своего варианта, свою фамилию, имя, отчество и текущую дату. Для этого выберите пункт Главного меню Вставка > Основная надпись или жважды щелкните левой клавишей мыши на любой графе основной надписи.
Рис.
4.1.
Пример заполнения основной надписи.
Рис.
4.2.
Вид диалогового окна Менеджер
Документа
Установите параметры листа:
Выберите пункт Главного меню Сервис > Менеджер документа > Параметры текущего листа.
В открывшемся диалоговом окне Менеджер документа активизируйте строку параметров листа, щелкнув левой клавишей мыши на параметре Формат и сделайте активным режим Горизонтальная
в графе Ориентация, щелкнув левой клавишей мыши на этой пиктограмме, для формата А4 (см. рис. 4.2). Нажмите Ok.
Сохраните результат с именем Лист_Номер варианта.
Откройте фрагмент с сечением, полученным при выполнении практического занятия № 3.
Скопируйте содержимое фрагмента в буфер.
Откройте созданный лист и вставьте содержимое буфера.
Размер сечения необходимо масштабировать для нормального размещения на листе (около 1/3 – 1/4 длины листа).
Выделите сечение и выберите команду Главного меню Редактор > Масштабирование
или активируйте эту пиктограмму на Компактной панели в режиме Редактирование .
В окне Масштаб по оси Х
на Панели свойств введите необходимый масштаб. Используйте стандартные значения: для увеличения 2.0 (М 2:1), 2.5 (М 2,5:1), 4.0 (М 4:1) и т.д.; для уменьшения – 1/2 (М 1:2); 1/2.5 (М 1:2,5); 1/4.0 (М 1:4). Точку центра масштабирования выберите на пересечении осей. При ошибках используйте клавишу Отменить
Стандартной панели. После достижения требуемого результата нажмите кнопку Прервать команду на Панели специального управления или Esc.
Укажите масштаб в соответствующей ячейке основной надписи.
Используя вспомогательные построения, постройте главный вид балки указанного сечения с указанием оси.
Укажите длину и высоту балки. Длина указывается согласно варианту. После размерной надписи укажите знак *, указывающий на то, что этот раз мер справочный.
Использую
клавишу
Кривая
Безье
(тип
линии
Для
линии обрыва
)
обозначьте разрыв на главном виде.
Используя операции Разбить кривую
и Усечь кривую
, удалите лишние участки линий в месте разрыва. Результаты построения представлены на рис. 4.3.
Используя выноски, проставьте позиции элементов, из которых изготовлена балка.
Нажмите кнопку Обозначение позиций
из команды О

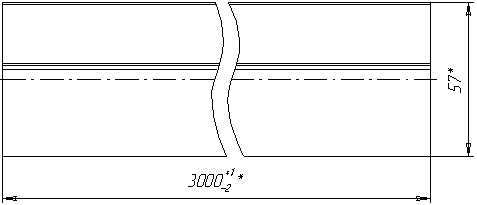

Рис. 4.3. Главный вид сварной балки
бозначенияКомпактной панели и направьте курсор в то место элемента поперечного сечения балки, из котрого должна выходить линия обозначения позиций.
Установите изображение полки для номера позиции в требуемое место и зафиксируйте его щелчком левой клавиши мыши.
Нажмите кнопку Создать объект и прервите команду с помощью кнопки Прервать команду на Панели специального управления или, нажав Esc. При этом нумерация позицій осуществляется автоматически.
Обозначьте над сечением разрез А-А, используя клавишу Ввод текста
из команды Обозначения Компактной панели (рис. 4.4).
О

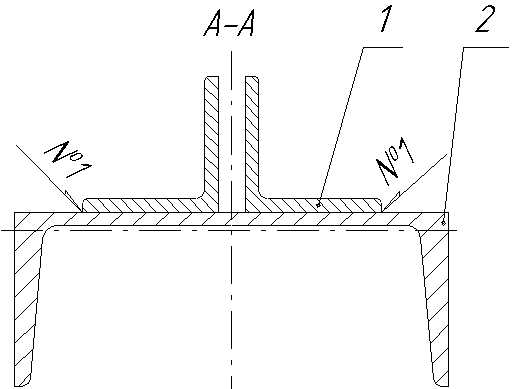

Рис. 4.4. Разрез балки
бозначьте линию разреза на главном виде, используя кнопку Линия разрезана панели Обозначения .
Отредактируйте размерную линию и линию разреза так, чтобы они не пересекались. При необходимости измените параметры линии разреза.
Ввод технических требований:
Выберите пункт Главного меню Вставка > Технические требования > Ввод. В поле чертежа, выделенном пунктирной линией, введите текст.
Введите текст согласно варианту. Например: Сварные соединения № 1 по ГОСТ 5264-80 У3 4. * Размеры для справок.
В строке Главного меню выполните следующую последовательность команд: Файл > Сохранить > В чертеж. После закрытия окна редактора технических тренований они автоматически займут место над основной надписью чертежа.
Скомпонуйте изображение для получения окончательного вида чертежа.
Сохраните результат в файл с именем Лист_Номер варианта.
Выполните задание согласно вариантов, приведенных в табл. 4.1.
Таблица 4.1
Варианты задания
Тип соединения, величина катета (при необходимости) указываются по усмотрению студента с учетом реальных размеров балки и толщины свариваемых элементов. Технические требования по п. 16. При кодировке чертежа буквы ПЗ – практические занятия, затем год выполнения (например, 2011), после этого номер варианта (например, 014). |
|||||||
Вар. № 1 |
Вар. № 2 |
Вар. № 3 |
Вар. № 4 |
Вар. № 5 |
Вар. № 6 |
||
Длина балки - 3 м. Сварные швы выполнены РДС. |
Длина балки - 2,5 м. Сварные швы выполнены полуавтоматической сваркой в СО2 |
Длина балки - 3,5 м. Сварные швы выполнены автоматической сваркой под слоем флюса |
Длина балки - 4 м. Сварные швы выполнены автоматической сваркой под слоем флюса |
Длина балки - 4,2 м. Сварные швы выполнены РДС. |
Длина балки - 2,8 м. Сварные швы выполнены полуавтоматической сваркой в СО2 |
||
Вар. № 7 |
Вар. № 8 |
Вар. № 9 |
Вар. № 10 |
Вар. № 11 |
Вар. № 12 |
||
Длина балки - 6 м. Сварные швы выполнены РДС. |
Длина балки - 4,8 м Сварные швы выполнены полуавтоматической сваркой в СО2 |
Длина балки - 2,7 м. Сварные швы выполнены автоматической сваркой под слоем флюса |
Длина балки - 2 м. Сварные швы выполнены полуавтоматической сваркой в СО2 |
Длина балки - 5,1 м. Сварные швы выполнены автоматической сваркой под слоем флюса |
Длина балки - 4,3 м. Сварные швы выполнены РДС. |
Продолжение табл. 4.1
Вар. № 13 |
Вар. № 14 |
Вар. № 15 |
Вар. № 16 |
Вар. № 17 |
Вар. № 18 |
Длина балки - 5 м. Сварные швы выполнены автоматической сваркой под слоем флюса |
Длина балки - 3,7 м. Сварные швы выполнены РДС. |
Длина балки - 6,3 м. Сварные швы выполнены РДС. |
Длина балки - 8 м. Сварные швы выполнены полуавтоматической сваркой в СО2 |
Длина балки - 7,4 м. Сварные швы выполнены автоматической сваркой под слоем флюса |
Длина балки - 3 м. Сварные швы выполнены полуавтоматической сваркой в СО2 |
Вар. № 19 |
Вар. № 20 |
Вар. № 21 |
Вар. № 22 |
Вар. № 23 |
Вар. № 24 |
Длина балки - 4,5 м. Сварные швы выполнены полуавтоматической сваркой в СО2 |
Длина балки - 5,7 м. Сварные швы выполнены автоматической сваркой под слоем флюса |
Длина балки - 4,7 м. Сварные швы выполнены полуавтоматической сваркой в СО2 |
Длина балки - 5,7 м. Сварные швы выполнены автоматической сваркой под слоем флюса |
Длина балки - 2,3 м. Сварные швы выполнены РДС. |
Длина балки - 4,6 м. Сварные швы выполнены РДС. |
