5. Побудувати структурну схему для розділення каналів по рівню і навести часові діаграми вихідних сигналів. Діаграма вхідного сигналу наведена на рисунку

А налогові сигнали подаються на перші входи компараторів на другі входи яких подається вихід ЦАП. За допомогою генератора і лічильника імпульсів на його виході формується ступінчато змінна напруга, з лінійним законом наростання.

Даний метод використовує базис Радемахера.

7. Побудувати функціональну схему перетворювача зсуву фази у двійковий код з наступними параметрами: діапазон зміни фази (0-360); період гармонійного коливання 3.2 мс; діапазон індикації (0-799) десяткових одиниць.

Метод перетворення зсуву фази в двійковий код. Побудувати функціональну схему перетворювача фаза-код.

Для перетворення зсуву фази використовується такий метод :

1. зсув фази перетворюється в часовий інтервал

2. часовий інтервал перетворюється в число-імпульсний код

3. число-імпульсний код пертворюється в двійковий код

Функціональна схема наведена нижче.

Принцип роботи:

Сигнал із зсувом фази потрапляє на компаратор . З компаратора виходить імпульс з тривалістю, пропорційною зсуву фази. Трігер, та ключ& видають імпульси в момент , коли приходить сигнал з компаратора, а лічильники підраховують їх кількість. На виході лічильників буде двійковий код , що відповідає зсуву фази.

14 . Побудувати спектр сигналу y(t) = 10sin(20t+0).

clear;clc;

t=0:0.01:1;y=10*sin(40.*t);

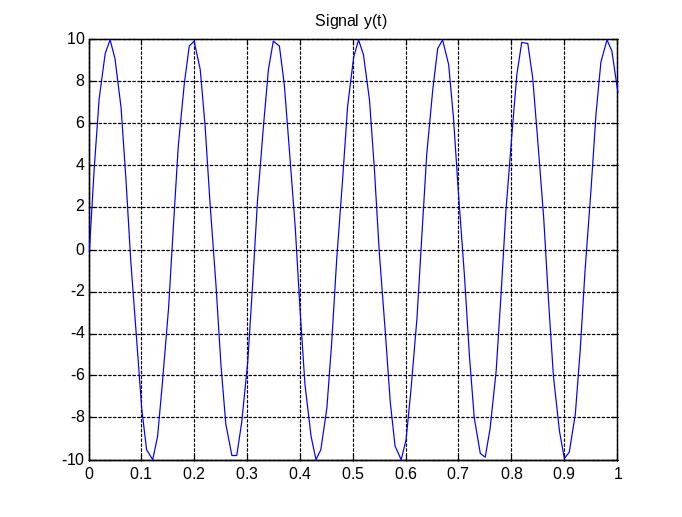

figure(1);plot(t,y);grid;title('Signal y(t)')

s=fft(y);

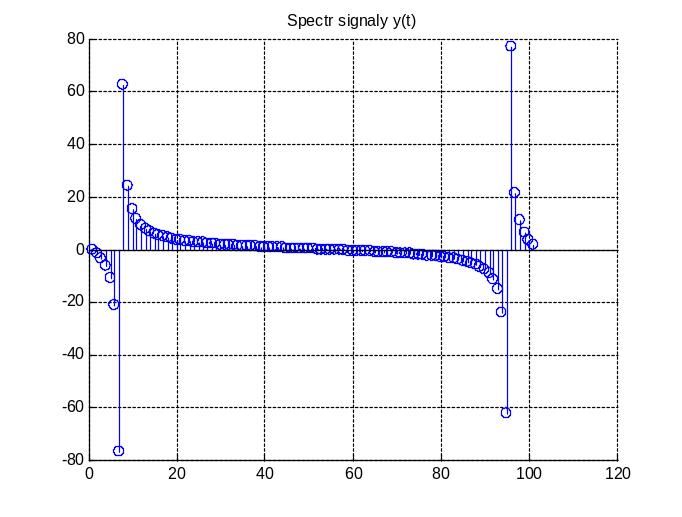

figure(2);stem(s);grid;title('Spectr signaly y(t)')

9. Побудувати функціональну схему декодера послідовності максимальної довжини на основі декрементного лічильника з наступними параметрами: n=4 (n – розрядність регістра максимальної довжини); для сумування по mod 2 вибрати розряди (1, 4).

Методи побудови та декодування послідовностей максимальної довжини. Побудувати функціональні схеми кодера та декодера 4-розрядної послідовності максимальної довжини. Записати перших 20 кроків виходу формувача при попередньому записі всіх одиниць.

При побудові побудові кодерів та декодерів послідовності максимальної довжини:

1. Регістр послідовності максим. Довжини вибирається з розрядністю n.

2. У регістр записується відповідна не нульова комбінація (переважно 1). У відповідності до розрядності регістра вибирається 2 або більше розрядів, на якими здійснюється операція сумування по модулю 2. Результат цієї операції подається на послідовний вхід регістра і після такого такту формується наступний біт послідовності максимальної довжини.

3. Процес буде повторюватись до того, доки у вхідній кодовій комбінації не появиться одиничний код.

Результатом формування послідовності максимальної довжини буде кодова послідовність в якій значення кожного кодового слова розрядністю n з кроком в 1 такт буде мати різне значення(кодові комбінації будуть упаковані). Застосовується в іформаційних системах в яких результатом є накопичення деякої інтегральної характеристики(лічильники розрахунку газу, лічильник імпульсів, завади).

Побудуємо функціональну схему кодера та декодера 4-розрядної послідовності максимальної довжини. Запишемо перших 20 кроків виходу формувача при попередньому записі всіх одиниць.

Т=2ⁿ-1, n – розрядність. Т=2⁴-1=15

Після 15-го такту кодові комбінації будуть повторятись.

1111 1110 1101 1010 0101

1011 0110 1100 1001 0010

0100 1000 0001 0011 0111

1111 1110 1101 1010 0101

Побудуємо декодер на основі декрементного лічильника.

46. Побудувати функціональну схему декодера послідовності максимальної довжини на основі декрементного лічильника з наступними параметрами: n=8 (n – розрядність регістра максимальної довжини); для сумування по mod 2 вибрати розряди (1, 5, 6, 7).

Методи побудови та декодування послідовностей максимальної довжини. Побудувати функціональні схеми кодера та декодера 8-розрядної послідовності максимальної довжини. Записати перших 10 кроків виходу формувача при попередньому записі всіх одиниць.

При побудові побудові кодерів та декодерів послідовності максимланої довжини:

1. Регістр послідовності максим. Довжини вибирається з розрядністю n.

2. У регістр записується відповідна не нульова комбінація (переважно 1). У відповідності до розрядності регістра вибирається 2 або більше розрядів, на якими здійснюється операція сумування по модулю 2. Результат цієї операції подається на послідовний вхід регістра і після такого такту формується наступний біт послідовності максимальної довжини.

3. Процес буде повторюватись до того, доки у вхідній кодовій комбінації не появиться одиничний код.

Результатом формування послідовності максимальної довжини буде кодова послідовність в якій значення кожного кодового слова розрядністю n з кроком в 1 такт буде мати різне значення(кодові комбінації будуть упаковані). Застосовується в іформаційних системах в яких результатом є накопичення деякої інтегральної характеристики(лічильники розрахунку газу, лічильник імпульсів, завади).

Побудуємо функціональну схему кодера та декодера 8-розрядної послідовності максимальної довжини. Запишемо перших 10 кроків виходу формувача при попередньому записі всіх одиниць.

Т=2ⁿ-1, n – розрядність. Т=2⁸-1=255

11111111010101011001

11111111 11111110 11111101 11111010

11110101 11101010 11010101 10101010

01010101 10101011 01010110

Побудуємо декодер на основі декрементного лічильника.
