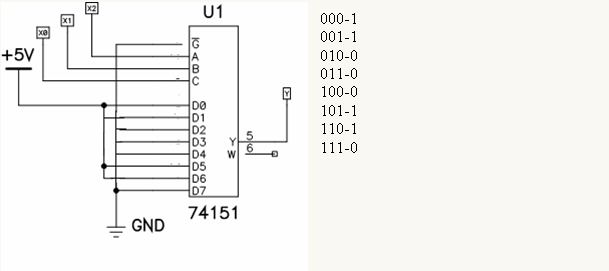

9. Застосувати мультиплексор для генерування послідовного коду {11000110}.

Мультиплексор – це пристрій, призначений для комутації декількох сигналів на один вхід за допомогою двійкового коду, який визначає який саме вхід буде підключено до виходу. Для розв’язання задачі скористаємося цією властивістю – необхідно так підключити інформаційні входи, щоб при поданні контрольних комбінацій на виході був відповідний рівень. Тобто, задача перетворюється на постійне встановлення в "1" або "0" інформаційних входів D₀..D₇ мультиплексора. В якості мультиплексора обрано селектор-мультиплексор на 8 каналів – К155КП7 (іноз.аналог – 74151). Для нормальної роботи вхід строба заземлено.

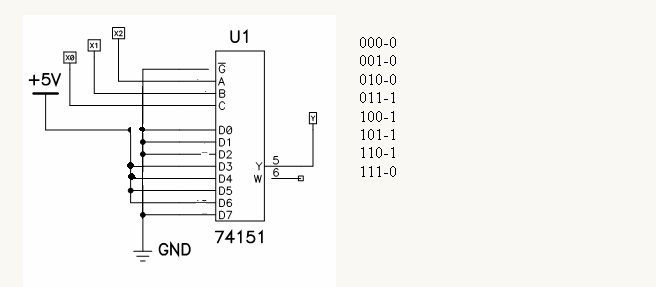

10. Застосувати мультиплексор для генерування послідовного коду {00011110}.

Мультиплексор – це пристрій, призначений для комутації декількох сигналів на один вхід за допомогою двійкового коду, який визначає який саме вхід буде підключено до виходу. Для розв’язання задачі скористаємося цією властивістю – необхідно так підключити інформаційні входи, щоб при поданні контрольних комбінацій на виході був відповідний рівень. Тобто, задача перетворюється на постійне встановлення в "1" або "0" інформаційних входів D₀..D₇ мультиплексора. В якості мультиплексора обрано селектор-мультиплексор на 8 каналів – К155КП7 (іноз.аналог – 74151). Для нормальної роботи вхід строба заземлено.

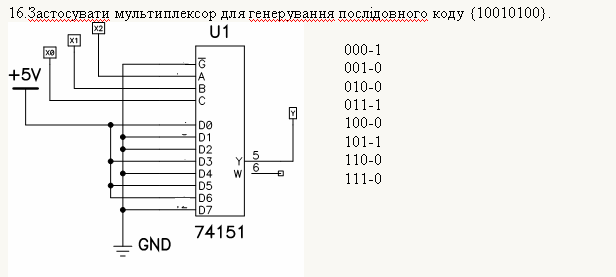

11. Застосувати мультиплексор для генерування послідовного коду {10010100}.

Мультиплексор – це пристрій, призначений для комутації декількох сигналів на один вхід за допомогою двійкового коду, який визначає який саме вхід буде підключено до виходу. Для розв’язання задачі скористаємося цією властивістю – необхідно так підключити інформаційні входи, щоб при поданні контрольних комбінацій на виході був відповідний рівень. Тобто, задача перетворюється на постійне встановлення в "1" або "0" інформаційних входів D₀..D₇ мультиплексора. В якості мультиплексора обрано селектор-мультиплексор на 8 каналів – К155КП7 (іноз.аналог – 74151). Для нормальної роботи вхід строба заземлено.

12. За допомогою мікросхем лічильників та комбінаційної схеми реалізувати подільник частоти вхідних імпульсів на 21.

Д ля отримання поділу частоти імпульсів на 21 необхідно здійснювати підрахування кількості вхідних імпульсів, і коли воно досягне 21 – обнулити стан лічильника і видати на вихід сигнал. В даному випадку використовується два 4-розрядних лічильника, з’єднаних каскадно, тобто, другий додає 1 при переході першого з макс.значення в 0.

На вихід для отримання 21-кратного ділення потрібно поставити логічний елемент, який буде ідентифікувати кодову комбінацію саме 21-го циклу. В двійковій формі число 21 рівне 10101, отже, на виході лічильників поставимо 3-входовий елемент "І", вихід якого з’єднаємо із виходом схеми та входами "Скидання" лічильників. Отже, отримана схема буде успішно здійснювати поділ вхідної частоти на 21.
