  1. PS – блок живлення.

  2. CPU – S7-300.

  3. …….

  4. Аналоговий вхідний модуль.

  5. Цифровий вихідний модуль

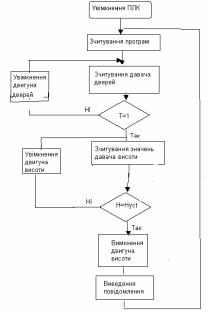

10.Розробити функціональну схему, підібрати конфігурацію технічної частини, розробити програмний алгоритм роботи системи керування підйомною платформою (Використати давачі положення дверей, давачі висоти, силові комутатори приводів) Передбачити можливість індикації на пульт оператора, ручного керування системою та аварійного її відключення.

Конфігурація

  1. PS – блок живлення.

  2. CPU – S7-300.

  3. …….

  4. Аналоговий вхідний модуль.

Цифровий вихідний модуль

Т=1 двері закриті

11.Розробити функціональну схему, підібрати конфігурацію технічної частини, розробити програмний алгоритм роботи системи керування трьохкомпонентним масовим дозатором (Використати давачі ваги, силовий привід двигуна міксера, електромагнітні клапани)Передбачити можливість індикації на пульт оператора, ручного керування системою та аварійного її відключення.

Конфігурація технологічної частини

  1. PS – блок живлення.

  2. CPU S7-300

  3. …..

  4. Аналоговий вхідний модуль.

  5. Цифровий вихідний модуль.

F0 – підтвердження оператора (увімкнення гарячого рестарта)

m – поточне значення рівня.

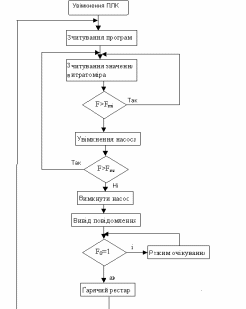

12.Розробити функціональну схему, підібрати конфігурацію технічної частини, розробити програмний алгоритм роботи системи регулювання витрати рідини (використати давач витрати, силові комутатори приводу насоса.) Передбачити можливість індикації на пульт оператора, ручного керування системою та аварійного її відключення.

Принципова схема

Конфігурація

  1. PS – блок живлення.

  2. CPU – S7-300.

  3. …….

  4. Аналоговий вхідний модуль.

  5. Цифровий вихідний модуль.

14. Ієрархія керування системами автоматизації simatic

15. Системи автоматизації simatic c7.

SIMATIC С7 это:

  • Комплексные системы управления для решения задач автоматизации средней степени сложности.

  • Программируемый контроллер SIMATIC S7-300 и панель оператора SIMATIC в одном блоке.

  • Компактное встраиваемое исполнение, работа в тяжелых промышленных условиях, степень защиты фронтальной панели IP 67.

  • Удобство монтажа и эксплуатации, работа с естественным охлаждением.

  • Возможность расширения модулями программируемого контроллера SIMATIC S7-300.

  • Полная совместимость с программируемыми контроллерами SIMATIC S7.

Назначение

Блоки SIMATIC С7 предназначены для построения компактных встраиваемых систем управления, сочетающих в себе функции програмируемого контролера и устройства человеко-машинного интерфейса. Они находят применения в системах управления:

• общего и специального назначения;

• машинами для производства пластмасс;

• текстильным оборудованием;

• деревообрабатывающим оборудованием;

• оборудованием пищевой промышленности;

• судовыми установками и т. д.

Состав семейства

Семейство объединяет в своем составе несколько типов систем управления отличающихся производительностью центрального процессора и набором встроенных функций, набором встроенных входов-выходов и интерфейсов, функциональными возможностями встроенной панели оператора, возможными вариантами расширения системы ввода-вывода.

Все модели SIMATIC С7 оснащены встроенным МРI интерфейсом. Все модели SIMATIC C7 могут расширятся модулями программируемого контролера SIMATIC S7-300 к С7 через интерфейсные модули.

Для программирования и конфигурирования систем автоматизации SIMATIC C7 необходимо следующее программное обеспечение:

  • STEP 7 Lite: для программирования встроенных CPU, оснащенных только MPI интерфейсом.

  • STEP 7: для программирования CPU всех моделей С7.

  • ProTool/Lite: конфигурирование встроенных текстовых панелей оператора и панелей на базе Windows CE.

ProTool или ProTool/Pro: конфигурирование текстовых и графических панелей всех систем SIMATIC C7.
