9. Протокольні стеки тсp/ip, spx/ipx

Найбільшого поширення сьогодні набув протокольний стек TCP/IP, який використовують > мережах ОС UNIX та Internet.

Набір протоколів TCP/IP застосовують у мережах на базі ОС UNIX, а також у популярній глобальній мережі Internet

Структура мережі протоколу TCP/IP

Структура мережі TCP/IP - це об'єднання локальних мереж' (звідси назва Internet, що дослівно означає міжмережеву мережу) (рис. 10.1). Окремі локальні мережі сполучені через маршрутизатори. Кожна мережа має унікальну адресу. Комп'ютери в локальній мережі нази-ізють тостами (host). Вони також мають унікальні адреси.

Структура протокольного стека TCP/IP

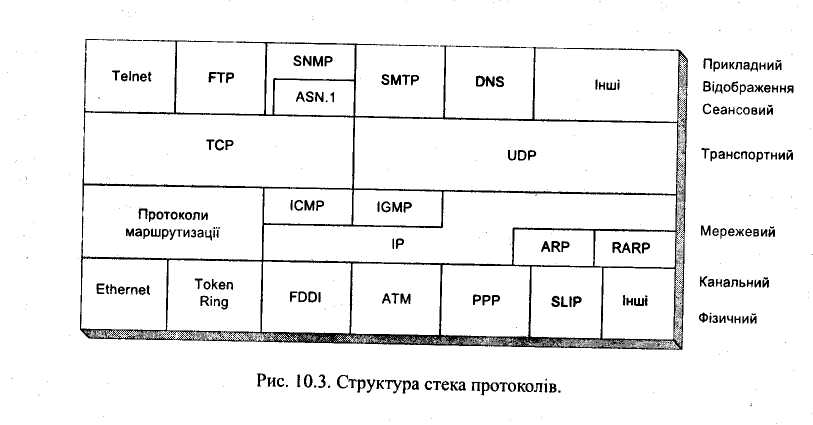

Розглянемо структуру протокольного стека TCP/IP (рис. 10.3) та коротко схарактеризуємо кожен з протоколів.

На канальному рівні використовують протоколи відомих мережевих архітектур (Ethernet, FDDI, ATM, Token Ring та ін.). Особливе місце посідають протоколи SLIP (Serial Line IP) та PPP (Point-to-Point Protocol). їх застосовують для передавання даних низькочастотними по­слідовними каналами, найчастіше через послідовний порт комп'ютера та модем призначеною або комутованою телефонною лінією (див. Д. 10.6).

IP (Internet Protocol) - це міжмережевий данограмний протокол мережевого рівня, що забезпечує сервіс передавання пакетів між вузлами мережі. Він не підтримує функції послі­довного передавання пакетів та не гарантує надійності їхнього передавання. IP є головним протоколом мережевого рівня стека TCP/IP. Його використовують усі інші протоколи.

ІСМР (Internet Control Message Protocol) — це головний діагностичний протокол для передавання інформації між вузлами мережі про помилки та збої, а також для діагностування мережі. Крім того, протоколи вищих рівнів використовують його для адміністрування та діагнос­тування мережі (див. Д. 10.7).

ARP (Address Resolution Protocol) трансформує IP-адресу в МАС-адресу станції, а протокол RARP (Reverse Address Resolution Protocol) виконує зворотну функцію - за МАС-адресами визначає логічні IP-адреси (Д.10.9).

TCP (Tramsmission Control Protocol) є протоколом транспортного рівня з попереднім налагодженням сполучення. Він гарантує надійне передавання пакетів та забезпечує їхню пра­вильну послідовність, під час передавання використовує сервіс протоколу IP (див. Д.10.10).

UDP (User Datagram Protocol) - данограмний протокол транспортного рівня, який вико­ристовують замість протоколу TCP, якщо немає потреби в додаткових заходах з забезпечення надійного передавання. Протокол не гарантує передавання пакета, а також послідовності пере­давання (див. Д.10.11).

Серед протоколів прикладного рівня та рівня відображення можна виділити Telnet -протокол емуляції термінала, FTP (File Transfer Protocol) - протокол передавання файлів, SMTP (Simple Mail Transfer Protocol) - протокол електронної пошти (див. Розділ 26), SNMP (Simple Network Management Protocol) - протокол керування мережею (див. Розділ 18), HTTP -(HyperText Transport Protocol) — протокол для передавання гіпертекстової інформації в internet.

Протокол SPX/IPX

Комплект протоколів IPX був розроблений компанією Novell для власної мережевої|мережної| операційної системи NetWare. Компанія Microsoft додала|добавила| підтримку цього протоколу в операційну систему Windows.

Комплект протоколів IPX складається з двох частин|часток|: власне протоколу IPX (аналог протоколу IP в ТСР/ІР|) і SPX (еквівалент протоколу TCP в ТСР/ІР|).

У наш час| IPX використовуються для мереж|сітей| з|із| серверами NetWare, на яких встановлені|установлені| старі версії операційної системи NetWare і часто встановлюються разом з іншими наборами мережевих|мережних| протоколів типу TCP/IP. Компанія Novell, починаючи|розпочинаючи,зачинаючи| з|із| ОС NetWare 5, відмовилася від IPX і перейшла до широкомасштабного застосування|вживання| ТСР/ІР|, як і вся комп'ютерна індустрія; IPX/SPX в NetWare 5 застосовується тільки|лише| для спеціалізованих операцій. У операційній системі наступного|такого| покоління NetWare 6 підтримується виключно|винятково| ТСР/ІР|.
