5. Нарисувати схему 8-розрядного цап з матрицею двійково-зважених резисторів. Визначити, які ключі будуть замкнені при перетворені числа (в2)16 . Яка напруга з’явиться при цьому на виході цап?
Цифро-аналогові перетворювачі (ЦАП) перетворюють цифровий код в аналогову вихідну напругу. Це дозволяє використовувати цифрові коди для приведення в дію пристроїв, що потребують на виході аналогову напругу, наприклад таких, як двигуни. ЦАП виготовляються аж до десяти розрядів у вигляді напівпровідникових інтегральних схем, а також у вигляді гібридних інтегральних схем для точних перетворень з 16-розрядними і більш двійковими словами на вході. Операційні підсилювачі (ОП) застосовуються в основному в якості буферів і підсилювачів ЦАП
ЦАП з двійково-зваженими резисторами. На рис. 71 наведено 4-розрядний ЦАП з резисторами, що мають двійкові ваги і вихідний сигнал ЦАП для заданого двійкового входу. Схема в принципі представляє собою суматор з дуже точно встановленою вхідною напругою. Двійкові входи реалізуються замиканням ключів. В якості ключів використовуються транзистори чи аналогові ключі, що замикаються за допомогою цифрових двійкових вхідних сигналів.
Рис – ЦАП з резисторами, що мають двійкову вагу.
(В2)16 (10110010) 2 утвориться при замиканні ключів 1, 3, 4 та 7.
Uвих=- Uоп(Roc/(R║4R || 64R))= - Uоп(324Roc/(256R))
Після урівноваження міста змінного струму елементи плеч отримали наступні значення: R2=25 Ом; R3=R4=1500 Oм; C3= 10-4 пФ. Визначити Rx і Lx.
Умова рівноваги
Z1· Z3 = R2 · Z4
Після урівноваження міста змінного струму елементи плеч отримали наступні значення: R2=R4=100 Oм; R3=10000 Ом; C4= 1 мкФ. Визначити Rx і Сx.
Отже,
Rx=1
Oм
a
Cx=
1 мкФ
9. Після урівноваження міста змінного струму елементи плеч отримали наступні значення: R2=10 Ом; R3=R4=1000 Oм; C3= 10-4 пФ. Визначити Rx і Lx.
1. Методи комутації. Порівняння різних методів комутації. Використання призначеного каналу.
Спосіб сполучення комп’ютерів каналами зв’язку для передавання даних між ними називається методом комутації.

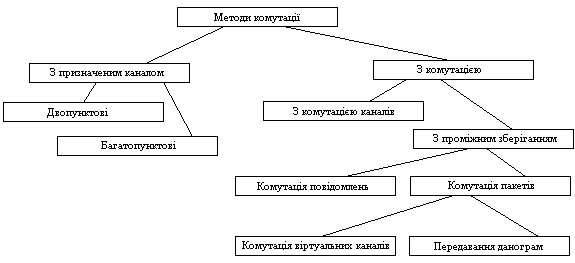

Класифікація методів комутації
Порівняння різних методів комутації.

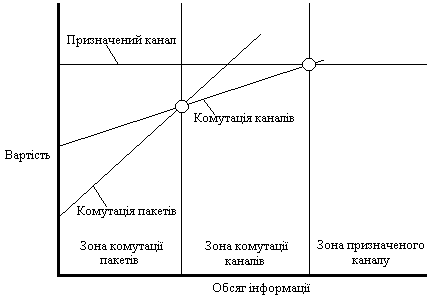

Сфери застосування різних методів комутації
Для призначеного каналу вартість передачі не залежить від об’му інформації, при умові, що пропускна здатність каналу є сталою величиною.
Для комутації каналів значну частину вартості складає початкове налаштування каналу. При збільшенні об’єму інформації вартість передачі збільшується.
У мутодах комутації пакетів початкові затрати є меншими, однак затрати на передачу інформації при її зільшенні збільшуються стрімкіше, ніж у комутації каналів, оскільки збільшення інформації потребує додаткового обладнання для аналізу інформації в проміжних вузлах.
Використання призначеного каналу.
Між робочими станціями налаштовується постійно діючий канал зв’язку з фіксованою швидкістю передавання даних і смугою пропускання. Враховуючи велику вартість такого каналу його використання є доцільним у випадку. коли навантаження є великим і рівномірним. Розрізняють двопунктове і багатопунктове сполучення призначеним каналом.
Двопунктове – це з’єднання призначеним канолом двох комп’ютерів. Цей спосіб використовується як в локальних, так і в глобальних мережах для передавання великого об’єму даних.
Багатопунктове – це сполучення 3-ох і більше РС за допомогою призначеного каналу. В такому випадку призначений канал використовується в режимі розподілу. Ефективність використання багатопунктового сполучення є набагато вищою, ніж двопунктового. Багатопунктове сполучення використовується тільки в локальних мережах, оскільки при цьому необхідно використовувати спеціальні засоби для реалізації режиму розподілу каналу.
Використання комутації
У випадку комутації каналів за запитом одного з учасників обміну між двома комп'¬ютepaми налаштовується канал зв'язку. Він може складатися з багатьох ланок. Якщо одна з ланок зайнята, то каналI не налаштовується. Коли канал налаштовано, він має фіксовану смугу перепускання та швидкість передавання. Після завершення передавання відбувається роз'єд¬нання, канал руйнується. Прикладом комутації каналів можна вважати роботу телефонної мере¬жі. Недоліками цього методу є тривалий час налаштування сполучень, неефективність використання каналу зв'язку, якщо навантаження мале та нерівномірне. Низька якість телефонних ка¬налів та зумовлене цим зменшення вислідної швидкості передавання знижують ефективність використання каналу зв'язку ще більше. Сьогодні комутацію каналів у КМ використовують там, де треба передавати дані через модем і телефонну мережу (непризначеними каналами). Водночас принципи комутації є в основі найперспективніших технологій передавання інформації (АТМ), і сфера їхнього застосування у швидкісних мережах постійно збільшується.
• Під час передавання даних з проміжним зберіганням інформація затримується, на¬копичується та аналізується в проміжних вузлах передавання. Це зумовлює потребу мати у вузлах буфери достатніх розмірів для запам'ятовування інформації, процесори для їі опрацювання. Щоб уникнути переповнення буферів, треба реалізувати механізми керування потоком. У цілому методи комутації з проміжним зберіганням дають змогу досягти більшої ефективності використання каналів зв' язку завдяки їхній гнучкості. Серед методів з проміжним зберіганням розрізняють комутацію повідомлень та комутацію пакетів.
• У методі комутації повідомлень під повідомленнями розуміють інформаційний об'єкт, який треба передати: файл, зображення тощо. Таке повідомлення передається як одне ціле. Оскільки повідомлення можуть мати великий обсяг, то використання такої техніки комутації потребує великих буферів (на максимальний обсяг повідомлення), тривалих затримок пере¬давання (доки не прийняте все повідомлення в проміжному вузлі, подальше передавання бло¬коване). Усе це зумовлює неефективність використання каналу. Тому метод комутації повідом¬лень на практиці застосовують зрідка.
• У методі комутації пакетів усе повідомлення поділяється на пакети фіксованої дов¬жини. Кожен пакет передається незалежно від інших. Такий метод дуже гнучкий, оскільки не потрібно чекати на приймання повного повідомлення в проміжних вузлах, у випадку спотворення якогось пакета не треба повторювати передавання інших пакетів. Одним каналом зв 'язку можна одночасно передавати пакети з різних повідомлень різних абонентів мережі, що підвищує ефективність використання каналу. Методи комутації пакетів сьогодні найпоширеніші в КМ. Серед них можна виділити метод комутації віртуальних каналів та метод передавання данограм.
Метод комутації віртуальних каналів полягає в тому, що перед початком сполучення в мережу надсилається спеціальний пакет, який, проходячи нею, налаштовує з окремих їі ланок віртуальний канал. Отже, віртуальний канан - це послідовність ланок передавання, що веде від відправника до одержувача. Кожному віртуальному каналу присвоюється унікальний номер. У кожен момент часу в мережі не може бути двох віртуальних каналів з однаковими номерами. Після налагодження віртуального каналу пакети повідомлення надходять визначеним каналом. З адресної інформації такі пакети містять тільки номер віртуального каналу. Після закінчення передавання віртуальний канал розпадається. Канал називають віртуальним тому, що, на відміну від призначеного або комутованогo, реальний канал, що його використовує конкретний вірту¬альний канал, може передавати водночас пакети кількох віртуальних каналів. Це підвищує ефективність використання каналу. Метод комутації віртуальних каналів дає змогу зменшити службову адресну інформацію на 8-10% порівняно з методом данограм. Крім того, операції аналізу пакета в кожному вузлі (і відповідна затримка) максимально спрощені - аналізується тільки номер каналу.
• У випадку передавання данограм повідомлення поділяють на окремі незалежні пакети - данограми. Кожна данограма обов' язково містить адреси відправника та одержувача. Дано¬грами нумерують та передають незалежно одну від одної. Одержувач формує повідомлення з данограм. Данограми потребують більшого аналізу в проміжних вузлах передавання, ніж пакети віртуальних каналів. З іншого боку, данограми одного повідомлення не прив'язані до якогось визначеного маршруту в мережі. Їх можна передавати різними маршрутами одночасно, змен¬шуючи тривалість передавання всього повідомлення.
