19 Вопрос Общая схема штанговой скважинной насосной установки.

Штанговая глубинная насосная установка ШГНУ – наиболее распространенное насосное оборудование для добычи нефти. Установка проста, удобна и применяется при эксплуатации мало- и среднедебитных скважин. Производительность ШГНУ от 10 до 100 м³/сутки.

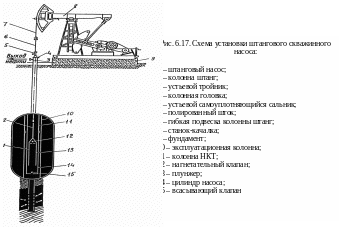

Штанговый глубинный насос ШГН представляет собой плунжерный насос специальной конструкции, спускаемый в скважину под динамический уровень нефти. Привод насоса осуществляется с поверхности земли через колонну штанг. Насосная установка (рис. 6.17) состоит из насоса 1 с приёмным фильтром, находящегося в скважине, поверхностного привода от станка-качалки 8, установленного около устья скважины. Цилиндр насоса 14 укреплён на конце спущенных в скважину насосно-компрессорных подъёмных труб 11, а плунжер 13 подвешен на колонне штанг 2. В верхней части цилиндра установлен нагнетательный клапан 12, а в нижней – всасывающий клапан 15. Возвратно-поступательное движение колонне штанг передаётся от станка качалки через гибкую канатную или цепную подвеску 7, полированный шток 6, проходящий через устьевой самоустанавливающийся сальник 5. Работа насоса осуществляется следующим образом. При движении плунжера 13 вверх всасывающий клапан 15 под давлением нефти открывается, и нефть поступает в цилиндр насоса. Нагнетательный клапан 12 в это время закрыт, так как на него действует давление столба жидкости, заполнившей насосные трубы.

20 Вопрос Назначение и состав спуско–подъемного комплекса буровой установки.

В процессе бурения скважины, по мере её углубления, бурильную колонну наращивают, добавляя по одной бурильной трубе. После износа долота, для его замены, всю бурильную колонну извлекают на поверхность, разбирая на свечи. Для этого используют буровую вышку с талевой системой, состоящей из кронблока, талевого блока и крюка. Кроме того, для удержания бурильной колонны при её свинчивании и развинчивании используется буровой ротор с клиновым захватом. Все эти узлы были рассмотренные выше.

Однако, для проведения спуско–подъёмных операций (СПО) необходимы ещё следующий инструмент и оборудование.

Для захвата бурильных труб при СПО, с помощью штропов, на крюк подвешивается элеватор. Для надевания на трубу элеватор имеет створку. Для свинчивания и развинчивания резьбовых соединений бурильных труб обычно используют автоматизированный буровой ключ АКБ представленный на Рис. 4.36. В нерабочем положении ключ отведён от устья скважины. В рабочем положении он подводится к замку бурильной колонны. Вырез в передней части трубозажимного устройства и корпусе ключа позволяет блоку ключа войти на замок трубы.

Верхнее и нижнее приспособления трубозажимного устройства (челюсти) зажимают одновременно верхнюю и нижнюю часть замка. При этом верхнее приспособление передаёт вращение трубе от двигателя ключа, а нижнее воспринимает реактивный момент и удерживает нижнюю часть от поворота. В случае чрезмерной затяжки резьбового соединения, производят его раскрепление механическими ключами. На рисунке изображён момент закрепления бригадой на бурильной колонне механических ключей, которые будут приведены в действие пневмоцилиндрами с помощью стальных канатов.
