44 Вопрос Назначение и принцип действия системы приготовления бурового раствора.

Блок приготовления бурового раствора из порошкообразных материалов состоит из двух бункеров общим объемом 42 м³, системы подачи глинопорошка и гидравлического смесителя (рис. 4.46). При подаче воды с большой скоростью через патрубок 10 в смесительной камере 2 создается разряжение и в нее из воронки 1 гидросмесителя поступает глинопорошок. Образовавшаяся смесь поступает в емкость 6, откуда направляется в запасные или приемные емкости для окончательной доводки раствора. Производительность гидросмесителей достигает 80 м³ раствора в час.

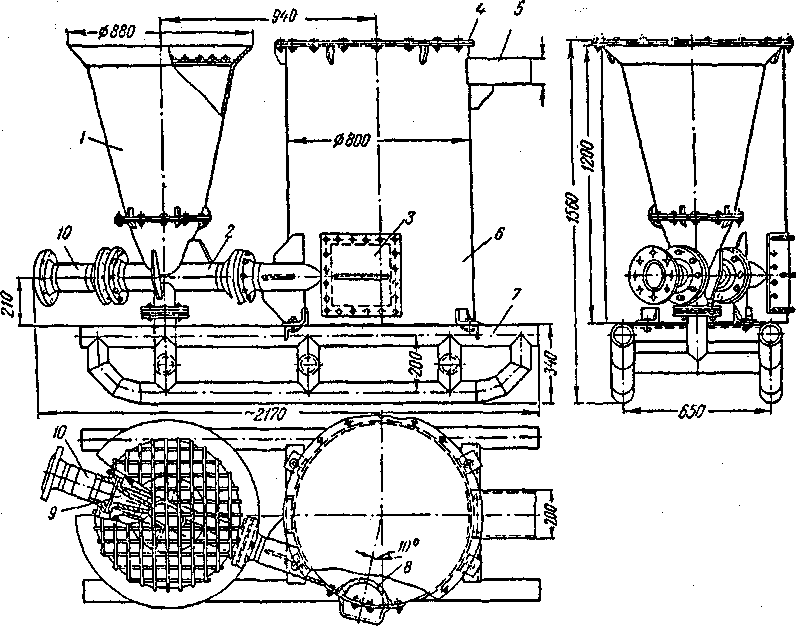

Рис. 4.46. Гидравлический смеситель МГ:

1 —конический бункер (воронка); 2—смесительная камера; 3—люк; 4 —крышка емкости; 5—сливной патрубок; 6 —емкость; 7 —сварная рама (сани); 8—отбойник (башмак); 9—штуцер; 10 —патрубок для подвода жидкости воздействием вибрации скатываются под уклон. Для дальнейшей очист­ки буровой раствор с помощью шламового насоса 7 прокачивается через гидроциклоны 4, в которых удается отделить частицы породы размером до 10...20 мкм.

45 Вопрос Назначение операции по гидроразрыву пласта, как она выполняется и состав оборудования для её выполнения.

Сущность гидравлического разрыва пласта (ГРП) состоит в образовании и расширении в пласте трещин при создании высоких давлений на забое скважин жидкостью, закачиваемой в скважину. В образовавшиеся трещины нагнетают отсортированный крупнозернистый песок или керамические шарики – пропант для того, чтобы не дать трещине сомкнуться после снятия давления.

Образованные в пласте трещины или открывающиеся и расширившиеся, соединяясь с другими, становятся проводниками нефти и газа, связывающими скважину с удалёнными от забоя продуктивными зонами пласта. Протяжённость трещин в глубь пласта может достигать нескольких десятков метров.

Образовавшиеся в породе трещины шириной 1÷2 мм, заполненные крупнозернистым песком, обладают значительной проницаемостью. Поэтому дебиты скважин после гидроразрыва пласта часто увеличиваются в несколько раз.

Устье скважины оборудуется специальной головкой, к которой подключаются агрегаты для нагнетания в скважину жидкостей разрыва. Схема обвязки и расположения оборудования при гидроразрыве пласта приведена на рис. 9.5.

При ГРП применяется комплекс специального оборудования, в который входят насосные агрегаты 4АН-700 (рис. 9.6), модернизированные 5АН-700 или рамные АНР-700 с максимальным давлением до 70 МПа, пескосмесительные установки 3ПА или 4ПА (рис. 9.7) для смешивания жидкости-песконосителя с песком, автоцистерны для транспортировки жидкостей разрыва, самоходный блок манифольда и другое вспомогательное оборудование. Всё оборудование смонтировано на шасси автомобилей высокой проходимости.

46 Вопрос Типы приводов буровой установки и области их применения

Основными видами привода буровой установки являются – дизельный и электрический.

Дизельный привод более сложен как по конструкции, так и в эксплуатации. Он применяется в разведочном бурении, в тех районах, где нет мощных электрических сетей.

В случае обнаружения, экономически рентабельного к разработке, месторождения, к нему строится линия электропередачи, и дальнейшее разбуривание месторождения производится с помощью буровых установок с электрическим приводом.

По достигаемой глубине бурения буровые установки делятся на 11 классов – от самых малых, с глубиной бурения до 2500м., до наиболее крупных, с глубиной бурения до 15000м.
