Приложение а (обязательное) Технологическая карта
Технологическая карта на изготовление дидактического средства обучении отделке помещения керамической плиткой – модель пола
-
№ операции
Название операции.
Эскиз.
Описание.
1
Выполнение подбора материала.
В качестве основания выберем ДСП, размеры которой 720*535 мм.
2
Выполнение направляющих пазов для подвижных строн.
Для этого потребуется 4 заготовки параметры 2-х из них – 500*40*20 мм, а других двух 450*40*20
Осуществляем изготовление бортика.
3
Выполним подготовку деталей для изготовления граней
Для этого нам потребуются заготовки, подобранные нами в пункте 2. Выполним срез краев заготовок под 45 град. Для выполнения дальнейшего соединения. Это нужно проделать с всеми заготовками.
5
Выполним соединение деталей.
Для этого потребуется клей.

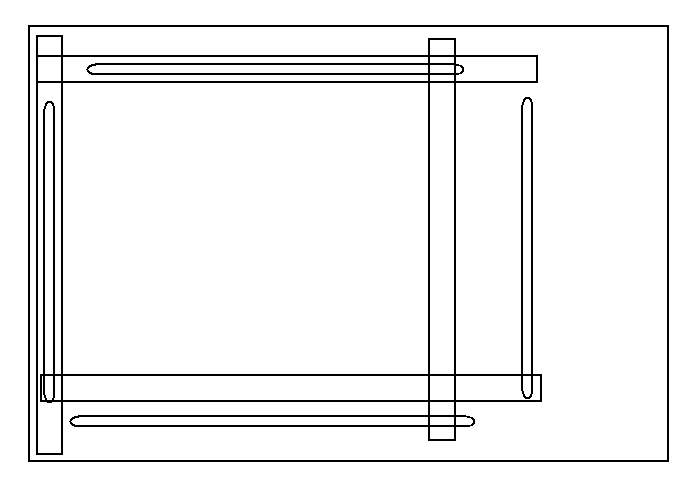

Собираем заготовки таким образом как отражено на эскизе и выполняем склеивание с основанием и между собой.
6
выполняем пазы для подвижных сторон.
Выполнить направляющие можно с помощью строгального станка по дереву.
7
Выполняем соединение боковых граней.
Соединение боковых граней – клеевое. Для склеивания понадобится клей и струбцины.
Подвижные грани соединяются между собой и боковыми с помощью болтов и барашек.
8.
Выполнение коробочки для плитки.

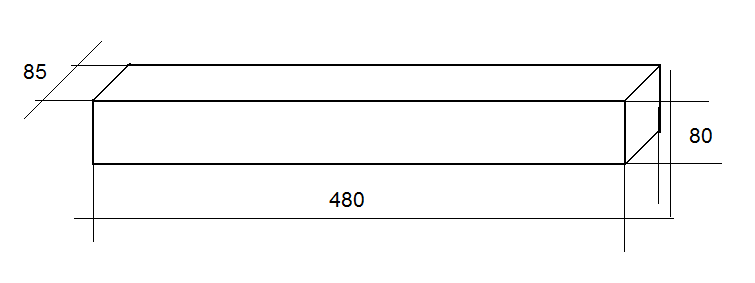

Для этого нам понадобится 2 заготовки с параметрами 480*80 мм, две 80*85 мм. И одна 85*480 мм. Осуществляется сборка путем склеивания.
9.
Закрепляем коробочку на модели.
Для этого нам понадобятся шурупы.
Приложение б (обязательное)
Презентация урока на тему: «основы технологии оклейки стен обоями».
Приложение в
Рефлексивный лист
Критерии |
Прогнозируемая самооценка |
Итоговая самооценка |
Условные обозначения для заполнения таблицы:
- это я совсем не знаю, надо узнать
! это я уже немного знаю, но надо разобраться
+ это я уже знаю и умею
|
Чем крепятся плитки на бетонную и кирпичную поверхность? |
|
|
|
Какой вид работ называется облицовкой? |
|
|
|
Какие инструменты применяются при облицовочных работах? |
|
|
|
Через какое время можно приступать к заполнению швов? |
|
|
|
Каким инструментом проверяется горизонтальность настилки?
|
|
|
