Дорический ордер: основные элементы конструкции, художественно-образная структура.

Ордер – художественно-образное осмысление работы стоячно-баллочной конструкции в ее исходном, сырцово-деревянном варианте.

Три зоны:

1. зона подъема – стереобат,состоит из нечетного кол-ва ступеней. Верхняя ступень стереобата – стилобат.

2. зона несущих частей состоит из колонны

3. система перекрытия – антаблемент

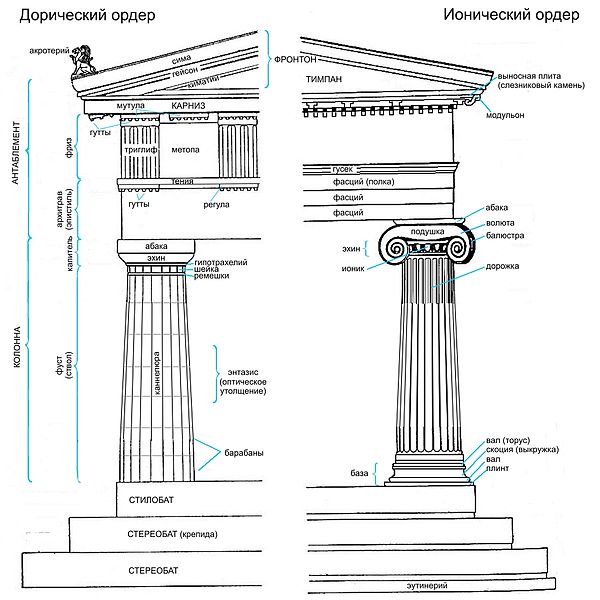

Основные части дорического ордера: стереобат, стилобат, колонна, антаблемент и двухскатная крыша.

Три зоны:

1. Зона подъема – стереобат,состоит из нечетного кол-ва ступеней. Верхняя ступень стереобата – стилобат.

2. Зона несущих частей состоит из колонны

3.зона несомых частей – антаблемент и двухскатное перекрытие(крыша)

Материалом для храмов до конца 6 века служил известняк часто оштукатуренный, потолок и стропила по-прежнему делались из дерева.

Колонна вырастает из стилобата. Дорийская колонна как бы составляет единое целое с стереобатом.

Элементы колонны дорического ордера – фуст, покрытый каннелюрами и капитель, состоящая из эхина и абаки.

Каннелюры – неглубокие, соприкасаются острыми гранями и подчеркивают устремление колонны навстречу тяжести. Нормальным кол-вом каннелюр в дорич.ордере считалось 20, но в древнейших храмах встречается – 16, а в более поздних до 32. В разрезе дорийские каннелюры имеют форму очень плоской правильной дуги, иногда несколько видоизмененной для того, чтобы лучше выделить грани. Обычно дорийские каннелюры имеют острые грани плоские же грани встречаются как исключение и всегда на тех частях здания, которые наиболее подвержены разрушению.

Энтасис – сужение колонны кверху неравномерное, а с некоторым утолщением примерно на одной трети или одной четверти высоты колонны. Выполняет одновременно и психологическое и оптическое назначение. Если колонна была прямой – она казалась бы вогнутой. Движение колонны приобретает более быстрый темп, большую активность.

Капитель: Капитель, как часть конструкции, играет роль подбалки, а с декоративной точки зрения – роль перехода между круглым в сечении стволом и прямыми линиями антаблемента. Она состоит из двух частей: абаки, играющей роль подбалки, и эхина, служащего переходом.

Абака – ее роль – соединить колонну как вертикальный элемент с перекрытием. Плита, составляющая верхнюю часть капители колонны.

Эхин – элемент в виде сточенного конуса.  Профиль эхина представляет кривую линию, близкую к параболе. Этот выгиб, вначале сильно подчеркнутый (рисунок 173), становится более сдержанным (эластичным) в памятниках V в., а в македонскую эпоху вырождается почти в прямую линию.

Техническое и эстетическое значение гипотрахелиона.

Своеобразный надрез под капителью. Первоначально он имел техническое значение: предохранял острые грани каннелюр от порчи при составлении барабанов. Эстетическая функция: отделял ствол колонны от ее шеи.

Элементы антаблемента дорического ордера: архитрав, завершающийся тенией с регулами и гуттами; триглифо-метопный фриз и карниз, снабжённый мутулами с гуттами; сима и фронтон с тимпаном.

Антаблемент – горизонтальные балки, лежащие на колоннах.

1.Архитрав – нижняя часть антаблемента, состоящая из гладких каменных балок. Разделяется на длинные каменные блоки, простирающиеся от одной оси колонны к другой, и завершается сверху слегка выступающей вперед узкой плитой – тенией.

Регулы(капли – по Випперу) – имитация гвоздей

Гуты – деревянные полочки в которые вставлялись глиняные таблички

2. Верхняя часть антаблемента – фриз. Состоит из двух перемежающихся частей – триглифов и метоп.

Триглиф – представляет собой нечто вроде короткого пилястра с двумя призматически углубленными каннелюрами и двумя полужелобками по краям. Первоначально его назначение было закрыть торец балки перекрытия.

Метопы – плоские каменные плиты, которыми закрывались отверстия между триглифами.

В нижней части антаблемента, в архитраве, господствует горизонтальное направление, олицетворена опирающаяся, лежащая масса. В верхней части антаблемента, во фризе, чередование опирающейся массы и несущей силы, триглиф с его вертикальной тенденцией олицетворяет собой несущий элемент, опору, поддерживающую карниз. Триглиф должен был находится над осью колонны, продолжая ее вертикальное устремление, и на углу здания, замыкая контур фриза. Такое распред. Триглифов – по одному над каждой осью колонны у Витрувия носит название «opus monotrigliphon». Такой вид храма можно наблюдать только у очень небольшого кол-ва храмав(храм Аполлона в Сиракузах).

В нормальной схеме дорийского ордера устанавливается удвоенная расстановка триглифов – одного над осью колонны и другого над серединой промежутка между колоннами.

В древнейших,наполовину деревянных храмах триглифы выполняли конструктивную функцию – защищали торцы деревянных балок. Поэтому их распределение во фризе диктовалось реальным положением крышных балок, и поэтому все остальные части конструкции находились в зависимости от конструкции покрытия.

Дерево превратилось в камень и триглиф перестал выполнять конструктивную функцию. Теперь проблема триглифа решается не с точки зрения реальных конструктивных требований, а с точки зрения оптической целесообразности и орнаментальной гармонии. Из оптически-тектонических функций триглифа вытекало его положение над средней осью колонны и его место на четырех углах храма. Это возможно только при одном условии – чтобы ширина триглифа равнялась толщине архитрава. В ранних дорийских храмах это соблюдалось. Это равенство вело к массивности триглифов и к общей тяжести пропорций. Это свойственно раннему периоду дорийской архитектуры, в последующие поколения это перестает удовлетворять и триглиф делается все уже по сравнению с архитравом.

Угловая контракция – угловой интервал между колоннами делался уже остальных интервалов и так.образом уравнивал расстояние между двумя угловыми триглифами(Парфенон).

3. Карниз(гейсон – по Випперу)

Мутулы – четырехугольные пластины над каждым триглифом и каждой метопой. С них в три ряда свешиваются гуты(капли).

Симы – терракотовый желоб, которым завершаются продольные стены храма. Для стока воды служат пасти львиных масок.

Орнаментальное украшение симы- пальметки.

Двухскатная крыша

С двух узких сторон храма, спереди и сзади, двухскатная крыша образует фронтон с тимпанами.

Фронтоны украшены скульптурными группами, а сверху обрамлены невысоким гейсоном. Сверху фронтона – сима. Внизу фронтон обрамляет полоска пластического орнамента – кимпатий.

Особенности пропорционального решения в дорическом ордере и их взаимосвязь с эстетической программой определённой эпохи: взаимоотношение числа колонн в торцовых и боковых частях (формула 2п+1); отношение диаметра колонны к её высоте (от 1:4,5 – 1:5 в ранних постройках до 1:5,48 в классических); роль абриса линии эхина и изменения её очертаний (от котловидной линии абриса к прямой); взаимосвязь высоты эхина с высотой абаки; взаимосвязь расположения триглифов с осями колонн и интерколумниями; пропорциональная взаимосвязь высоты колонны и высоты антаблемента.

Греки наибольшее значение придавали симметрии.

Важное значение придавалось отношение числа колонн на длинной и узкой стороне; нормой считалось такое отношение, при котором кол-во колонн на длинной стороне по сравнению с узкой было на одну больше, чем вдвое(6/13 – Гефестион в Афинах или 8/17 – Парфенон). Точно так же к постоянным и простым цифровым отношениям стремись в пропорциях колонн и антаблемента. Нормой считалось отношение высоты колонны к интервалу между колоннами, как два к одному, а к вышине архитрава как три к одному.

\
