2.31 Осевая ширина направляющего аппарата:

,

78,78

69,39

57,89

50,80

45,13

42,73

40,84

38,03

38,31

39,69

40,06

44,66

51,57

2.32 Осевой зазор

,

13,90

12,24

10,22

8,96

7,96

7,54

7,21

6,71

6,76

7,00

7,07

7,88

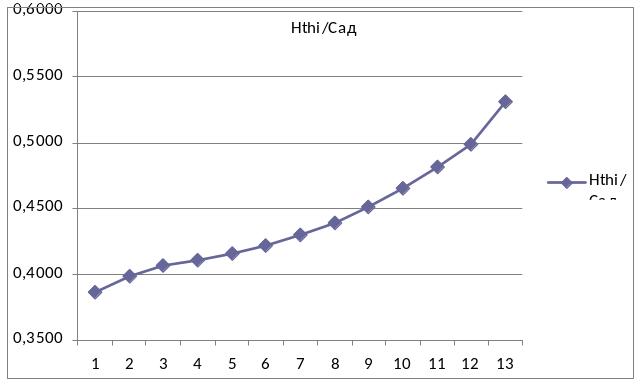

Нагруженность ступени H/Cад;

0,3869
0,3987
0,4071
0,4109
0,4161
0,4223
0,4299
0,4388
0,4511
0,4654
0,4819
0,4992
0,5309

По результатам расчёта строятся треугольники скоростей для первой и последней ступеней компрессора.

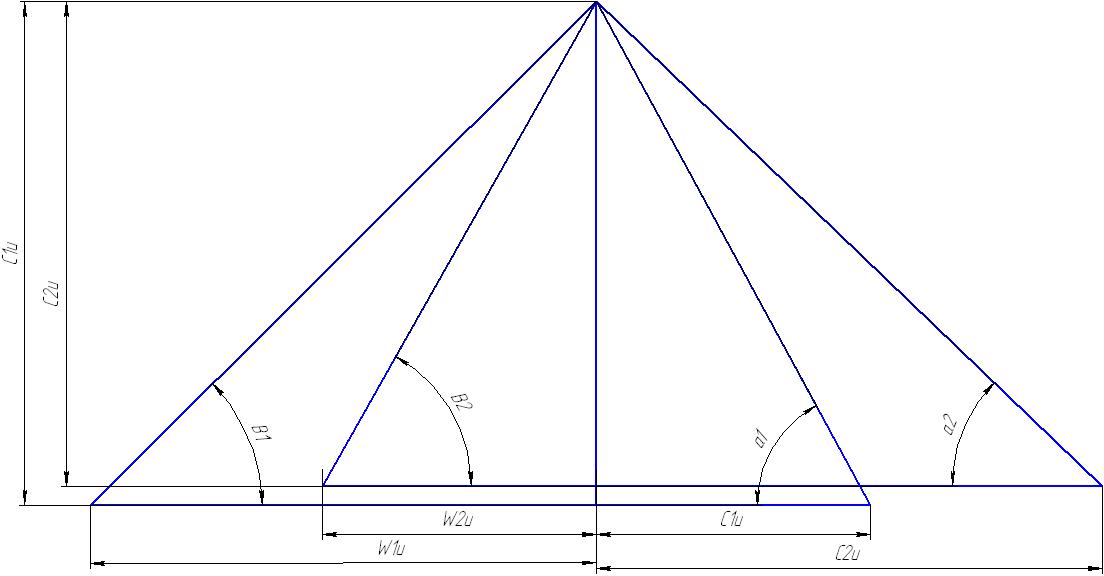

Треугольник скоростей последней ступени осевого компрессора

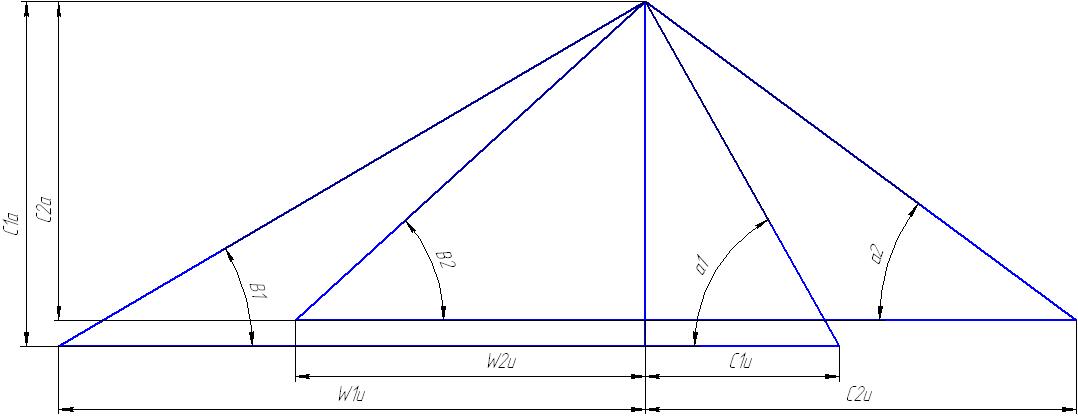

Треугольник скоростей первой ступени осевого компрессора

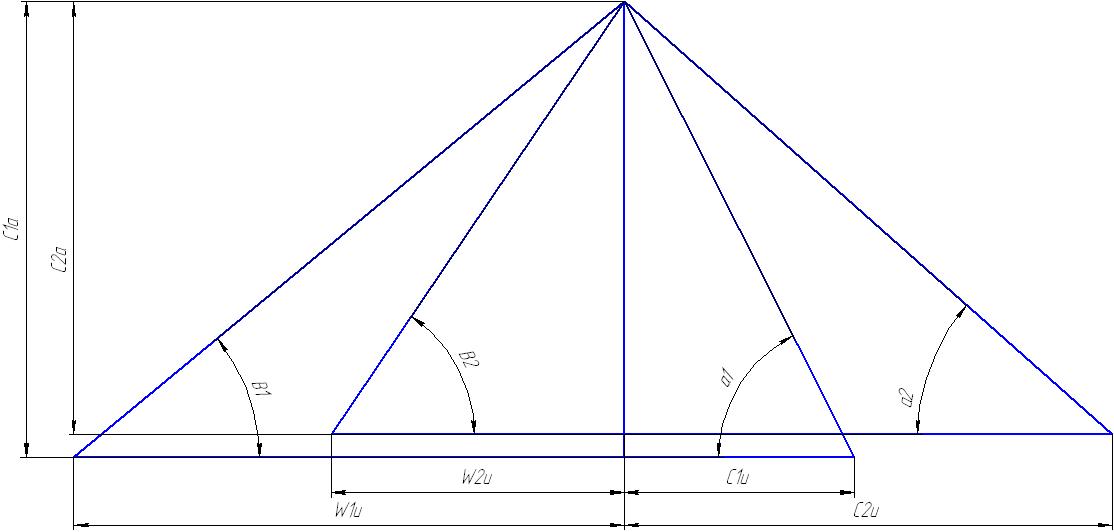

Треугольник скоростей седьмой ступени осевого компрессора

5.3 Расчет турбины в программе turbin.Exe

Расчет Ступень 1 на среднем радиусе

===========================[ Исходные данные ]===========================

G0 = 228,8600 P0* = 953000,0000 T0* = 1300,0000

N = 3695,0000 PIST* = 1,7400 D1SR = 1,7090

D2SR = 1,7090 H1 = 0,1819 H2 = 0,2153

G1 = 0,0248 G2 = 0,0172 TB* = 604,1000

FI = 0,9700 PSI = 0,9800 RO = 0,2500

Закон профилирования пера лопатки Г=const

=========================[ Результаты расчета ]==========================

LAAD = 0,9702 A0* = 652,6427 LAU0 = 0,5066

U/CAD= 0,5222 T1* = 1281,2588 LAU1 = 0,5103

LA1T = 0,8402 LA1 = 0,8150 TAU1 = 0,9059

PI1T = 0,6541 ALFA1 = 14,5573 BETA1 = 36,3335

MW1 = 0,3365 LAW1 = 0,3599 TAUW1 = 0,9817

TW1* = 1182,4176 PW1* = 671611,6897 PIW2T = 0,7972

LAW2T= 0,6214 LAW2 = 0,6090 TAUW2 = 0,9475

T2 = 1120,3047 MW2 = 0,5797 A2 = 653,9354

BETA2= 18,0421 U2 = 330,6398 C2U = 29,7881

ALFA2= 75,7631 M2 = 0,1852 LA2 = 0,1994

TAU2 = 0,9944 P2* = 547700,7152 T2* = 1126,6464

LAD* = 190299,7368 LST = 178839,7915 KPDST*= 0,9398

ROBT = 0,0896 FAX1 = 0,9444 FAX2 = 1,2204

-------------------------------------------------------------------------

Расчет Ступень 2 на среднем радиусе

===========================[ Исходные данные ]===========================

G0 = 238,4721 P0* = 547700,7152 T0* = 1126,6464

N = 3695,0000 PIST* = 1,7400 D1SR = 1,7090

D2SR = 1,7090 H1 = 0,2528 H2 = 0,2759

G1 = 0,0000 G2 = 0,0000 TB* = 0,0000

FI = 0,9700 PSI = 0,9800 RO = 0,2800

Закон профилирования пера лопатки Г=const

=========================[ Результаты расчета ]==========================

LAAD = 0,9841 A0* = 607,5718 LAU0 = 0,5442

U/CAD= 0,5530 T1* = 1126,6464 LAU1 = 0,5442

LA1T = 0,8350 LA1 = 0,8100 TAU1 = 0,9071

PI1T = 0,6577 ALFA1 = 16,9010 BETA1 = 45,5774

MW1 = 0,3207 LAW1 = 0,3433 TAUW1 = 0,9833

TW1* = 1039,3116 PW1* = 385492,7842 PIW2T = 0,7840

LAW2T= 0,6432 LAW2 = 0,6303 TAUW2 = 0,9437

T2 = 980,8320 MW2 = 0,6011 A2 = 611,8769

BETA2= 24,3397 U2 = 330,6398 C2U = 4,4811

ALFA2= 88,3068 M2 = 0,2479 LA2 = 0,2662

TAU2 = 0,9900 P2* = 314770,6953 T2* = 990,7743

LAD* = 167335,4562 LST = 157162,8574 KPDST*= 0,9392

ROBT = 0,0460 FAX1 = 1,3573 FAX2 = 1,4652

-------------------------------------------------------------------------

Расчет Ступень 3 на среднем радиусе

===========================[ Исходные данные ]===========================

G0 = 238,4721 P0* = 314770,6953 T0* = 990,7743

N = 3695,0000 PIST* = 1,7500 D1SR = 1,7090

D2SR = 1,7090 H1 = 0,3130 H2 = 0,3377

G1 = 0,0000 G2 = 0,0000 TB* = 0,0000

FI = 0,9700 PSI = 0,9800 RO = 0,3100

Закон профилирования пера лопатки Г=const

=========================[ Результаты расчета ]==========================

LAAD = 1,0167 A0* = 569,7590 LAU0 = 0,5803

U/CAD= 0,5708 T1* = 990,7743 LAU1 = 0,5803

LA1T = 0,8445 LA1 = 0,8192 TAU1 = 0,9050

PI1T = 0,6510 ALFA1 = 22,9859 BETA1 = 61,4789

MW1 = 0,3546 LAW1 = 0,3788 TAUW1 = 0,9797

TW1* = 915,2045 PW1* = 222606,6359 PIW2T = 0,7471

LAW2T= 0,7019 LAW2 = 0,6879 TAUW2 = 0,9330

T2 = 853,8671 MW2 = 0,6598 A2 = 570,9025

BETA2= 31,4815 U2 = 330,6398 C2U = -9,3927

ALFA2= -87,2664 M2 = 0,3450 LA2 = 0,3687

TAU2 = 0,9807 P2* = 179869,2110 T2* = 870,6330

LAD* = 148574,0978 LST = 138967,1074 KPDST*= 0,9353

ROBT = 0,0438 FAX1 = 1,6429 FAX2 = 1,7863

-------------------------------------------------------------------------

Расчет Ступень 4 на среднем радиусе

===========================[ Исходные данные ]===========================

G0 = 238,4721 P0* = 179869,2110 T0* = 870,6330

N = 3695,0000 PIST* = 1,7500 D1SR = 1,7090

D2SR = 1,7090 H1 = 0,3795 H2 = 0,4090

G1 = 0,0000 G2 = 0,0000 TB* = 0,0000

FI = 0,9700 PSI = 0,9800 RO = 0,3400

Закон профилирования пера лопатки Г=const

=========================[ Результаты расчета ]==========================

LAAD = 1,0758 A0* = 534,0985 LAU0 = 0,6191

U/CAD= 0,5754 T1* = 870,6330 LAU1 = 0,6191

LA1T = 0,8740 LA1 = 0,8478 TAU1 = 0,8982

PI1T = 0,6303 ALFA1 = 32,6919 BETA1 = 78,3479

MW1 = 0,4571 LAW1 = 0,4850 TAUW1 = 0,9667

TW1* = 808,9600 PW1* = 129972,8719 PIW2T = 0,6726

LAW2T= 0,8135 LAW2 = 0,7973 TAUW2 = 0,9100

T2 = 736,1351 MW2 = 0,7743 A2 = 530,0850

BETA2= 39,9867 U2 = 330,6398 C2U = -16,1523

ALFA2= -86,4957 M2 = 0,4985 LA2 = 0,5274

TAU2 = 0,9606 P2* = 102782,6216 T2* = 766,3207

LAD* = 130557,8388 LST = 120657,7534 KPDST*= 0,9242
