- •1. Энергетическая система и её составные части, назначение, структурная схема. Система электроснабжения шахты, структурная схема, требования к системе электроснабжения шахты.
- •1) Районные п/станции (рпс); 2) подстанции глубокого ввода (пгв); 3) главные понизительные п/станции (гпп); 4) центральные подземные подстанция (цпп).
Энергетическая система и её составные части, назначение, структурная схема. Система электроснабжения шахты, структурная схема, требования к системе электроснабжения шахты.
Энергетической системой называется совокупность электростанций, ЛЭП, подстанций и тепловых сетей, связанных в единое целое общностью режима и непрерывностью производства электрической и тепловой энергии.
Составными частями энергетической системы являются:
а) электростанции (тепловые);
б) преобразователи эл. эн. (подстанции);
в) эл. сети (ЛЭП);
г) тепловые сети;
Электростанциями называются электроустановки, служащие для производства электрической и тепловой энергии, а также др. видов энергии.
Подстанциями называется электроустановки служащие для преобразования и распределения электроэнергии. П/с состоит из трансформаторов, либо других преобразователей эл. энергии, распределительных устройств, аккумуляторных батареи, устройств управления и других вспомогательных устройств.
Различают:
1) районные п/станции (РПС); 2) подстанции глубокого ввода (ПГВ); 3) главные понизительные п/станции (ГПП); 4) центральные подземные подстанция (ЦПП).
ПГВ – п/станция с высшим напряжением от 35 до 220 кВ, получает питание от энергосистемы.
ГПП – трансформаторная п/станция, получающая питание непосредственно от энергосистемы и распределяющая энергию на более низком U-и по всему поверхностному и подземному комплексу или его части.
ЦПП – служит для распределения эл/энергии по всем подземным выработкам.
РУ (распределительное устройство) – эл/установка, служащая для приема и распределения эл/энергии и состоящая из коммутационной аппаратов, устройств защиты и автоматики, измерительных приборов, сборных и соединительных шин. РУ могут быть ОРУ и ЗРУ. РУ могут быть высокого (РУВН) и низкого (РУНН) напряжения.
ЛЭП – система проводов, служащая для передачи эл/энергии от генераторов эл/станцией к местам потребления, а также для распределения энергии между потребителями. ЛЭП бывает: воздушная, кабельная, либо выполненная виде металлических шин различного сечения.
Структурная схема энергетической схемы:
ПИЭ – первичный источник энергии (уголь, мазут, газ, геотермальные явления, вода и т. д.);
ПЭ – преобразователь энергии;
ЭС – электрические сети;
ПЭЭ – потребитель электрической энергии;
ТС – тепловые сети;
ПТЭ – потребитель тепловой энергии;
ПИЭ и ПЭ – электростанция, где вырабатывается тепловая и электрическая энергия.
Системой эл/снабжения называется всё, кроме эл/приемников. Состоит из: трансформаторных и распределительных п/станции, а так же связывающих с приемниками кабельных и воздушных линий передач.
Системы электроснабжения любого предприятия подразделяется на: систему внешнего электроснабжения и на систему внутреннего (поверхностные, подземные) электроснабжения.
К системе внешнего эл/снабжения горного предприятия относятся все элементы схемы: от шин энергосистемы до шин вторичного напряжения ГПП. Она включает: ячейки присоединения на районные п/станции, силовые трансформаторы ГПП и ЛЭП).
К внутреннему эл/снабжению – все элементы схемы: от шин вторичного напряжения ГПП до зажимов эл/приемников.
Электроснабжение шахты осуществляется 3-мя способами:
1) от электростанции не связанной с энергосистемой (в основном в районах крайнего севера).
2) от электростанции, связанной с энергосистемой, в том числе от собственных электростанций.
3) от энергосистем (шахты, рудники).
Независимый источник питания – источник, на котором сохраняется напряжение при исчезновении его на другом источнике питания. К числу независимых источников питания относятся: РУ 2-х электростанций или центров питания, 2 секции сборных шин электростанции при соблюдении одновременно 2-х условии:
1) каждая из секций должна питаться от источника независимого источника питания;
2) секции не должны иметь связи между собой или могут иметь связи автоматически отключаемую при нарушении нормального режима одной из секций.
Требования к системе электроснабжения:
1) безопасность для обслуживающего персонала; 2) высокое качество электрической энергии; 3) надежность и бесперебойность работы; 4) экономичность работы всех элементов системы; 5) минимальная трудоемкость обслуживания; 6) приспособляемость к изменениям схем питания и величины электрических нагрузок; 7) быстрота монтажа и ремонта.
Источники электроснабжения шахт и рудников и особенности структурного распределения электрической энергии. Основные схемы присоединения горного предприятия к энергосистеме. Принцип глубокого ввода, блок-схема, достоинства.
Горное предприятие присоединяется к энергосистеме по следующим основным схемам:
1) глухие ответвления или отпайки от проходящих в близи предприятия воздушных ЛЭП на 110 кВ районных п/станции (питание от районной подстанции);
2) глубокий ввод 110 кВ от п/с глубокого ввода и районных понизительных п/с при помощи ЛЭП.
3) непосредственное соединение распределительных и трансформаторных подстанций предприятия к генераторным шинам ближайшей ТЭЦ, связанных с энергосистемой по кабельным линиям.
Под принципом глубокого ввода подразумеваются высоковольтные линии напряжением 35-220 кВ, проходящие по территории предприятия, от кот. выполняется ответвление к крупным пунктам потребления э/эн или ГПП. Во внутренних схемах электроснабжения принцип глубокого ввода реализуется посредством подведения выс. напряжения 6 кВ непосредственно к трансформаторам и распределительным пунктам потребителей, расположенным на поверхности шахт и под землей.
Система глубоких вводов имеет следующие достоинства:
1) упрощается задача развития схемы эл/снабжения, так как возможно сооружение новых п/с в центрах вновь возникающих эл. нагрузок, их присоединение к существующим сетям;
2) упрощенные п/станции на 35-350 кВ выполняется без сборных шин и выключателей на первичном напряжении. Это обеспечивает экономию дорогостоящих выключателей и уменьшение занимаемой площади;
3) сокращаются распределительные сети вторичного напряжения на 6-10 кВ, что соответственно ведет уменьшению потери электроэнергии в сетях;
4) улучшается надежность электроснабжения в связи с уменьшением зоны аварии и с уменьшением вероятности ошибочных включений;
5) уменьшаются рабочие токи и токи к.з. на вторичном напряжении, так как мощность трансформаторов меньше, чем на крупных ГПП;
6) повышается качество напряжения у потребителя.

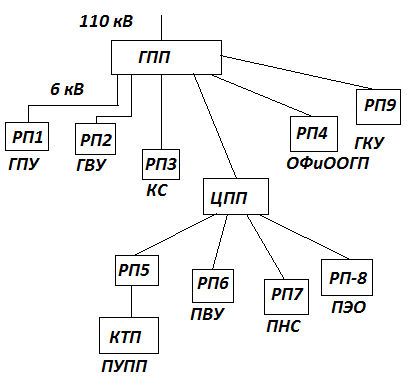

Структурная блок-схема распределения энергии:
КС – корпус сушки, вспомогательные цеха
ОФ – обогатительная фабрика
ООГП – отделение отгрузки готовой продукции
ГКУ – главные калориферные установки
ГПУ – главная подъемная установка
ГВУ – главная вентиляционная установка
После ЦПП участковые РП 6 кВ
ПУПП – подземная участковая передвижная подстанция
ПВУ – подземная вентиляционная установка
ПНС – подземная насосная станция
ПЭО – подземная электровозная откатка
КТП взрывозащищенного исполнения
