Завдання 13. Кодогенерація модельних елементів з Додатку б.
У додатку Б описані основні закони кодогенерації при установках кодогенерації типу Default.
Завдання. Створити новий проект в Rational Rose. Для кожного елементу з додатку створити в Rose відповідну модель класів і виконати кодогенерацію для неї.
Завдання14. Побудова діаграми розміщення в цій вправі створюється діаграма Розміщення для системи обробки замовлень.

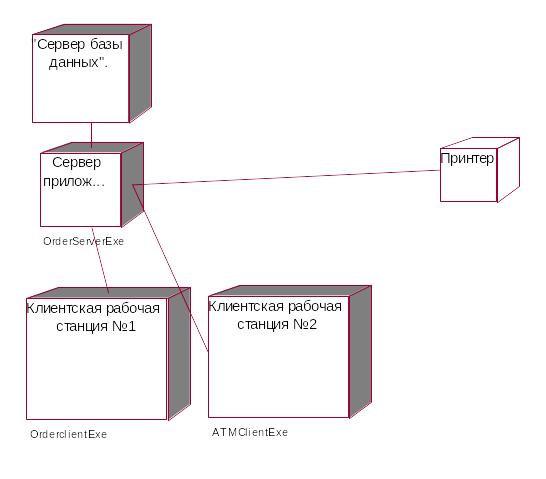

Рис. 18 Діаграма розміщення для модельного завдання
Хід виконання завдання Додавання вузлів до діаграми Розміщення
1. Відкрийте діаграму Розміщення.
2. Натисніть кнопку Processor (Процесор) на панелі інструментів.
3. Клацнувши мишею на діаграмі, помістіть туди процесор.
4. Введіть ім'я процесора "Сервер бази даних".
5. Повторивши кроки 2—4, додайте наступні процесори:
- Сервер додатка
- Клієнтська робоча станція №1
- Клієнтська робоча станція №2
6. На панелі інструментів натисніть кнопку Devices (Пристрій).
7. Клацнувши мишею на діаграмі, помістіть туди пристрій.
8. Назвіть його "Принтер".
Додавання зв'язків
1. Натисніть кнопку Connection (Зв'язок) на панелі інструментів.
2. Клацніть мишею на процесорі "Сервер бази даних".
3. Проведіть лінію зв'язку до процесору "Сервер додатка".
4. Повторивши кроки 1 — 3, додайте наступні зв'язки:
- Від процесора "Сервер додатка" до процесора "Клієнтська робоча станція №1"
- Від процесора "Сервер додатка" до процесора "Клієнтська робоча станція №2"
- Від процесора "Сервер додатка" до пристрою "Принтер"
Додавання процесів
1. Клацніть правою кнопкою миші на процесорі "Сервер додатка" в браузері.
2. У меню, що відкрилося, виберіть пункт New,Process (Створити, Процес).
3. Введіть ім'я процесу — Orderserverexe.
4. Повторивши кроки 1 — 3, додайте процеси:
- Процес Orderclientexe на процесорі "Клієнтська робоча станція №1"
- Процес ATMClientExe на процесорі "Клієнтська робоча станція №2"
Показ процесів на діаграмі
1. Клацніть правою кнопкою миші на процесорі "Сервер додатку".
2. У меню, що відкрилося, виберіть пункт Show Process (Показати процеси).
3. Повторивши кроки 1 і 2, покажіть процеси на наступних процесорах:
- Клієнтська робоча станція №1
- Клієнтська робоча станція №2
Висновок
В результаті виконання лабораторних робіт студент повинен зрозуміти послідовність робіт при проектуванні інформаційної системи і освоїти програмне середовище Rational Rose. Починати треба з Use Case діаграми, інші діаграми повинні служити декомпозицією варіантів використання першої діаграми. Логічні і фізичні розділи моделі Rose за допомогою кодогенерації перетворяться у програмний код Delphi. Зміни в моделі Rose, шляхом натиснення декількох кнопок, відразу відповідним чином змінюють програмний код. Тим самим проілюстровано основна ідея CASE технологій - автоматизована підтримка інформаційної системи на всіх етапах її життєвого циклу.
