Глава 2. Нормирование и измерение параметров (характеристик) каналов тональной частоты
Как было рассмотрено ранее, процесс измерения кроме получения измеренного значения параметра (характеристики) канала включает в себя и норму на этот параметр. Знание норм на параметры облегчает процесс оценки результатов измерения, позволяет делать обоснованный вывод о степени качества объекта контроля на основе полученных (измеренных) значений параметров.
Нормы на каналы тональной частоты (ТЧ) в аналоговых системах передачи (АСП) подразделяются на настроечные и эксплуатационные. Тем самым предполагается, что требования к электрическим параметрам должны обеспечиваться при настройке и в процессе эксплуатации каналов (рис. 2.1) [1].

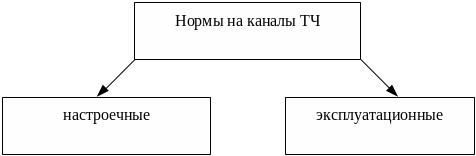

Рис. 2.1. Виды норм на каналы ТЧ
Все каналы, вводимые в эксплуатацию, должны сдаваться организациями, осуществляющими настройку, или эксплуатационными предприятиями именно по настроечным нормам. Эксплуатационные нормы применяются для оценки качества каналов в процессе их применения. В этом случае полученные значения параметров канала должны соответствовать эксплуатационным нормам.
В соответствии с данной классификацией норм планируются и проводятся аналогичные измерения (настроечные, эксплуатационные) на каналах и трактах АСП.
С учетом требований руководящих документов характеристики каналов тональной частоты, образованных в кабельных цифровых системах передачи, подлежат не настройке в процессе эксплуатации, а только эксплуатационному контролю [1].
Характеристики каналов тональной частоты и нормы на них подразделяются:
1). на общие;
2). основные;
3). дополнительные.
Особенностью общих характеристик каналов ТЧ является то, что они в ходе эксплуатации измеряются, но настройке не подлежат. Напротив, основные характеристики подлежат настройке и эксплуатационному контролю, что требует от специалистов знаний конкретной аппаратуры, способов ее настройки. Дополнительные характеристики – характеристики каналов ТЧ, предоставляемых во вторичные сети для передачи данных, тональной телеграфии, факсимильной передачи и др. Они подлежат настройке и эксплуатационному контролю. Для выполнения норм на дополнительные характеристики допускается подбор каналов.
Классификация характеристик каналов ТЧ представлена на рисунке 2.2.

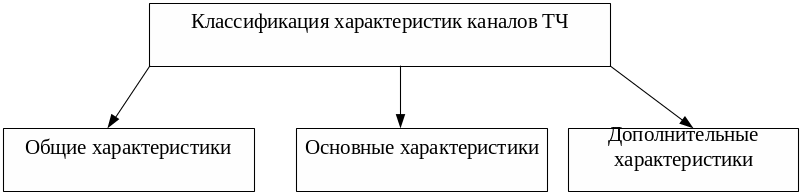

Рис. 2.2. Классификация характеристик каналов ТЧ
В соответствии с представленной классификацией возможно и проведение соответствующих видов измерения данных характеристик, например, измерение основных или дополнительных характеристик канала ТЧ.
В ходе эксплуатации значения параметров каналов ТЧ АСП (среднеквадратическое отклонение остаточного затухания, средняя величина псофометрических и невзвешенных шумов, защищенность от продуктов паразитной модуляции сигналами от источников питания с частотами ±50 Гц, импульсные помехи и кратковременные перерывы) и ЦСП (импульсные помехи и кратковременные перерывы, скачки амплитуды и фазы) определяются, в основном, параметрами линейных и сетевых трактов. Поэтому при отклонении от норм перечисленных параметров в канале ТЧ причины отклонений следует искать в сетевых или линейных трактах. Полный перечень характеристик и параметров каналов и трактов АСП, нормы на них представлены в [1, 27].
