5.4.6. Методика измерения сопротивления входного цифрового стыка

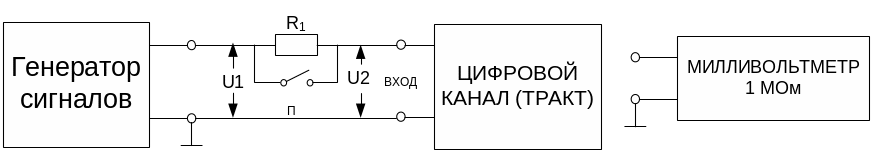

Сопротивление входного цифрового стыка измеряется по схеме, представленной на рисунке 5.9.
Рис. 5.9. Измерение входного сопротивления цифрового стыка
Значение R1 необходимо установить равным ожидаемому значению входного сопротивления стыка. Значения напряжений U1 и U2 определяются по милливольтметру, подключенному высокоомным входом. Допускается использовать прибор с несимметричным входом, при этом погрешность будет находиться в допустимых пределах. Генератор сигналов должен обеспечивать синусоидальный испытательный сигнал в диапазоне частот, соответствующем испытываемому стыку. Измерения проводятся на нескольких частотах в пределах нормируемого диапазона с напряжением порядка 1–3 В. Вначале проводится измерение напряжения U1 при замкнутом ключе “П” и записывается значение U1I. Затем ключ размыкается, напряжение генератора повышается до получения U2 = U1I и записывается значение U1II.
Входное сопротивление на данной частоте вычисляют по формуле:
,
(5.6)
Затухание несогласованности входа стыка вычисляется по формуле 5.2.
5.4.7. Методика измерения затухания асимметрии входа стыка оцк и первичного сетевого стыка

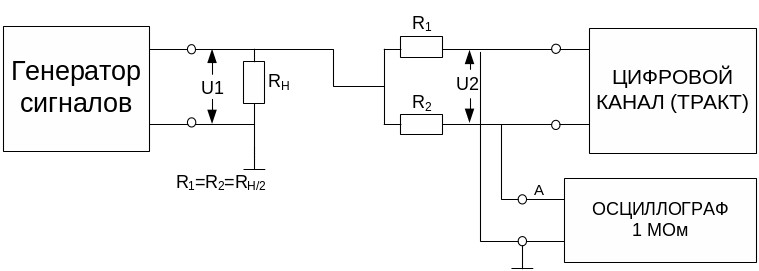

Измерение затухания асимметрии входа цифрового стыка проводится по схеме (рис. 5.10). Требования к резисторам R1, R2, другим элементам схемы измерения аналогичны указанным ранее. Асимметрия входа цифрового стыка измеряется по синусоидальному сигналу на нескольких частотах в диапазоне частот, соответствующем испытываемому стыку. Приборами (осциллографом или милливольтметром), включенными высокоомным входом, измеряются напряжения U1 и U2. Значение затухания асимметрии рассчитывается по формуле 5.4 с учетом полученных значений.
Рис. 5.10. Измерение затухания асимметрии входа стыка
5.4.8. Методика измерения помехоустойчивости и чувствительности входной цепи цифрового стыка
Проверка безошибочного приема цифрового сигнала при воздействии помех установленного типа на входе стыковой цепи максимальной длины производится по схеме на рисунке 5.11. Схема измерения включает два ГИС, схему сложения, измеритель ошибок (ИО), аттенюатор (магазин затуханий) и имитатор затухания кабельной линии (аттенюатор). На выходе обоих ГИС устанавливаются цифровые испытательные сигналы в виде ПСП n-го порядка (соответствующего порядку испытываемого стыка) асинхронне друг относительно друга. Сигнал от ГИС-1 подается на схему сложения непосредственно, а сигнал от ГИС-2, имитирующий сигнал помехи, подается на схему сложения через аттенюатор с затуханием, соответствующим нормируемому отношению сигнал/помеха [4]. Схема сложения испытательного сигнала с сигналом помехи не должна приводить к искажениям цифрового сигнала, выходящим за пределы норм, установленных для выходных стыковых цепей. Далее результирующий сигнал со схемы сложения подается на испытываемый стык через имитатор затухания кабельной линии, на котором должно устанавливаться максимально допустимое для данного стыка значение затухания стыковой цепи [3]. На выходе испытываемого канала или тракта контролируется наличие безошибочного приема результирующего цифрового сигнала. Входное и выходное сопротивления ГИС и ИО, а также коды, амплитуда и скорость сигнала устанавливаются в соответствии с типом испытываемого стыка. Чувствительность входной цепи цифрового стыка может проверяться без подачи сигнала помехи по указанной методике.
