3.2.4. Измерения сетевого уровня потока е1

Измерения на сетевом уровне включают в себя измерения по битам Е, которые не обеспечи­вают идентификации причины ошибки и практически не связаны с точкой подключения к сети. Эти измерения относятся к типу измерений сетевого мониторинга.

Современное мультиплексорное оборудование работает с использованием алгоритма CRC-4 и в нем предусмотрена процедура вза­имной передачи Е-бит. Общий принцип обмена Е битами представлен на рисунке 3.7. Например, если приемное обору­дование (аппаратура В) получает информацию об ошибке CRC-4, то на передачу генерируется бит Е в сторону противоположного мультиплексорного оборудования (аппаратура А).

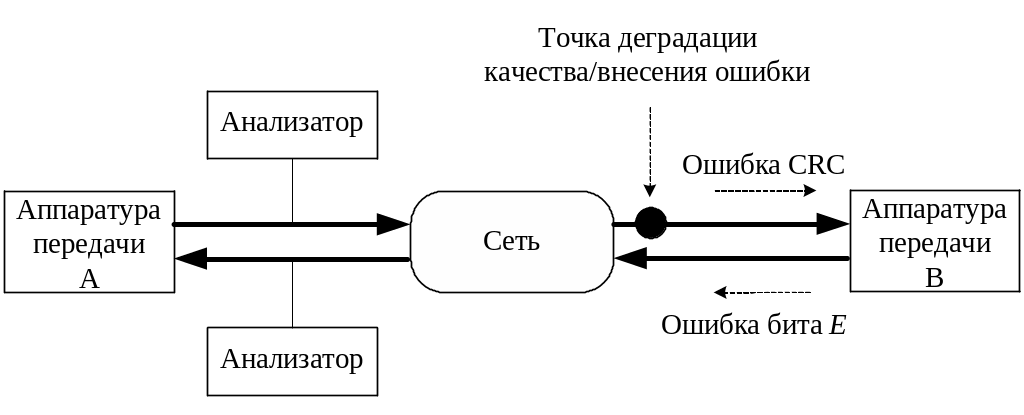

Рис. 3.7. Схема контроля качества сети на основе процедуры обмена Е-битами

Анализатор, подключенный высокоомным входом к тракту приема аппаратуры (А), регистрирует этот бит. Заметим, что анализатор в этом случае не может регистрировать уровень кодовых ошибок, цикловых ошибок и ошибок CRC-4, которые вносятся в точке источника ошибок, он видит только бит ошибки Е, передаваемый аппаратурой (В). Таким образом, передача бит Е дает возможность мониторинга качества связи в любой точке сети, однако не обеспе­чивает идентификацию типа ошибки. В свою очередь без процедуры передачи бит Е могут быть проанализированы только наиболее общие неисправности канала, такие как потеря сигнала, индикация неисправности и инди­кация неисправности на удаленном конце.

Следует отметить, что данная процедура является новой в практике передачи потока Е1, поэто­му не исключается вероятность ее некорректной работы.

3.3. Типовые схемы подключения анализаторов к цифровому потоку е1

При проведении измерений важно корректно подключить анализатор к измеряемому потоку Е1. Существует три основных схемы подклю­чения анализаторов к цифровому каналу: с закрытием связи (отключением канала), высокоомное под­ключение без закрытия связи (отключения канала) и режим "через себя" (THRU).

Схема подключения прибора в режиме с отключением канала представлена на рисунке 3.8 (стрелками на рисунке показаны передача и прием цифрового потока Е1). При данной схеме подключения анализатор цифрового потока имитирует оконечное линейное оборудование передачи/приема. Такая схема используется для проведения всей спецификации измерений физического и канального уровней. Данная схема измерений применяется, как правило, на этапе развертывания сети или проведения послеремонтного контроля.

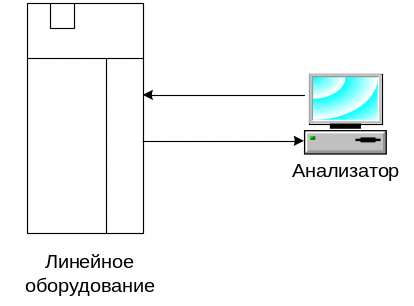

Рис. 3.8. Схема включения с отключением канала

Схема использования прибора в режиме высокоомного подключения представлена на рисунке 3.9. В этом случае анали­затор цифрового потока подключается высокоомно к цифровому тракту и не влияет на передачу цифровых сигналов. Такая схема обеспечивает полный анализ обмена, однако не позволяет вносить изменения в параметры исследуе­мого потока, что важно для проведения стрессового тестирования. Такая схема обычно используется на этапе эксплуатации сети при проведении мониторинга.

Схема подключения прибора в режиме "через себя" (режим THRU) представлена на рисунке 3.10.

В этом случае анализатор цифрового потока подключается к цифровому тракту так, что измеряемый поток проходит через анализатор. При этом весь цифровой поток передается с порта приема анализатора на порт передачи. Для такой схемы включения необходимы две пары портов передачи/приема на анализаторе, что реализовано не во всех при­борах.

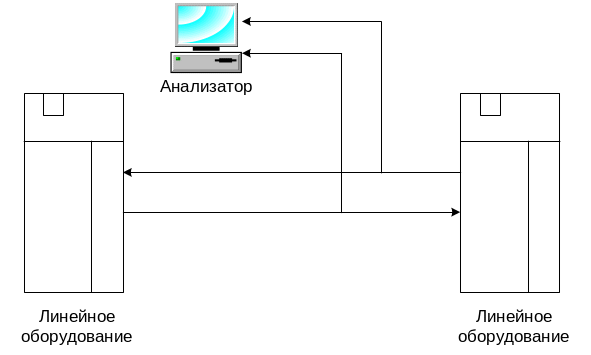

Рис. 3.9. Схема высокоомного включения анализатора

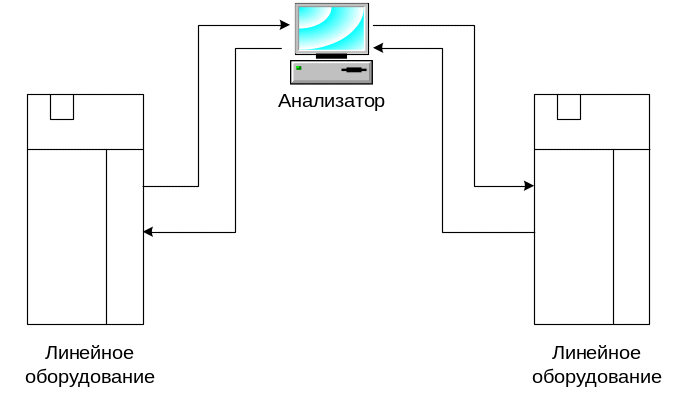

Рис. 3.10. Схема включения анализатора в режиме THRU

Такая схема обеспечивает полный анализ обмена и позволяет вносить изменения в исследуемый поток для проведения стрессового тестирования.

Схема обычно используется на этапе развертывания, эксплуатации сети и в случае проведения аварийных измерений.

Измерения потока Е1 включают в себя измерения:

• мультиплексорного оборудования ИКМ-30;

• каналов цифровых систем передачи;

• эксплуатационного мониторинга сети.
