Завдання №19
1. Сформулюйте вимоги до електроприводу шахтних підйомних машин. Викладіть Ваші пропозиції щодо проектування системи автоматизації та керування шахтної підйомної машини.
2. Запропонуйте до даного механізму систему електропривода на базі двигуна постійного струму з незалежним збудженням. Дайте рекомендації щодо настройки обраної системи.
3. Проілюструйте за допомогою механічних характеристик двигуна з незалежним збудженням процеси опускання вантажу з робочою швидкістю в режимі динамічного гальмування.
4. Розрахувати канатну установку довжиною 300 м, добовою продуктивністю 300 т. Кут нахилу траси 13о , маса вантажу у вагонетці 3000 кг, власна її маса 1135 кг. На верхній площадці є похили заїзди, а нижні – горизонтальні.
5. Для забезпечення необхідного ступеня заспокоєння рухомої частини вимірювального приладу використовують пристрій, що має:
а) демпфер, б) розтяжка, в) коректор, г) аретир.
6. 3агальну вібрацію за джерелом виникнення поділяють на:
а) Дві категорії;
б) Три категорії;
в) Чотири категорії;
г) П'ять категорій.
7. Приведіть сукупність механічних характеристик двошвидкісної асинхронної машини. За якими схемами обмотки статора необхідної здійснювати перемикання пар полюсів?
8. Знайдіть передавальну функцію ідеальної диференцюючої ланки.
а) б) в) г)
9. Вкажіть формулу, яка є самим загальним виразом другого закону Ньютона.
1. 2. 3. 4.
10. Датчики струму. На яких принципах будують ці датчики при вимірюванні у ланках постійного та змінного струмів?
Завдання № 20
1. На рис. 1 приведена спрощена розрахункова кінематична схема лебідки крана. Сформулюйте вимоги до динамічних характеристик електроприводу за умовами обмеження ударних навантажень в механізмі підйому.

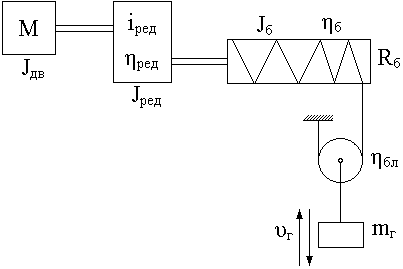

Рисунок 1 – Спрощена розрахункова кінематична схема лебідки крана
2. Обґрунтуйте можливість застосування для даного механізму системи підпорядкованого регулювання швидкості приводного електричного двигуна постійного струму. Як позначиться на дотриманні вимог до електропривода застосування задатчика інтенсивності?
3. Сформулюйте ознаку і поясніть енергетику генераторного гальмування двигуна незалежного збудження при опусканні вантажу. Проілюструйте отримання даного режиму з режиму підйому вантажу за допомогою механічних характеристик.
4. Розрахувати канатну установку довжиною 400 м, добовою продуктивністю 300 т. Кут нахилу траси 14о , маса вантажу у вагонетці 1000 кг, власна її маса 950 кг. На верхній площадці є похили заїзди, а нижні – горизонтальні.
5. Для вимірювання діючого значення несинусоїдального струму можна використовувати:
а) магнітоелектричні прилади;
б) електромагнітні прилади;
в) магнітоелектричні та електромагнітні прилади;
в) логометри.
6. Головним вражаючим фактором у разі електротравм вважається:
а) Електричний струм;
б) Електрична напруга;
в) Електрична потужність;
г) Електрична частота.
7. Проілюструйте за допомогою механічних характеристик асинхронного двигуна послідовність переходу з режиму підйому вантажу в режим опускання при динамічному гальмуванні.
